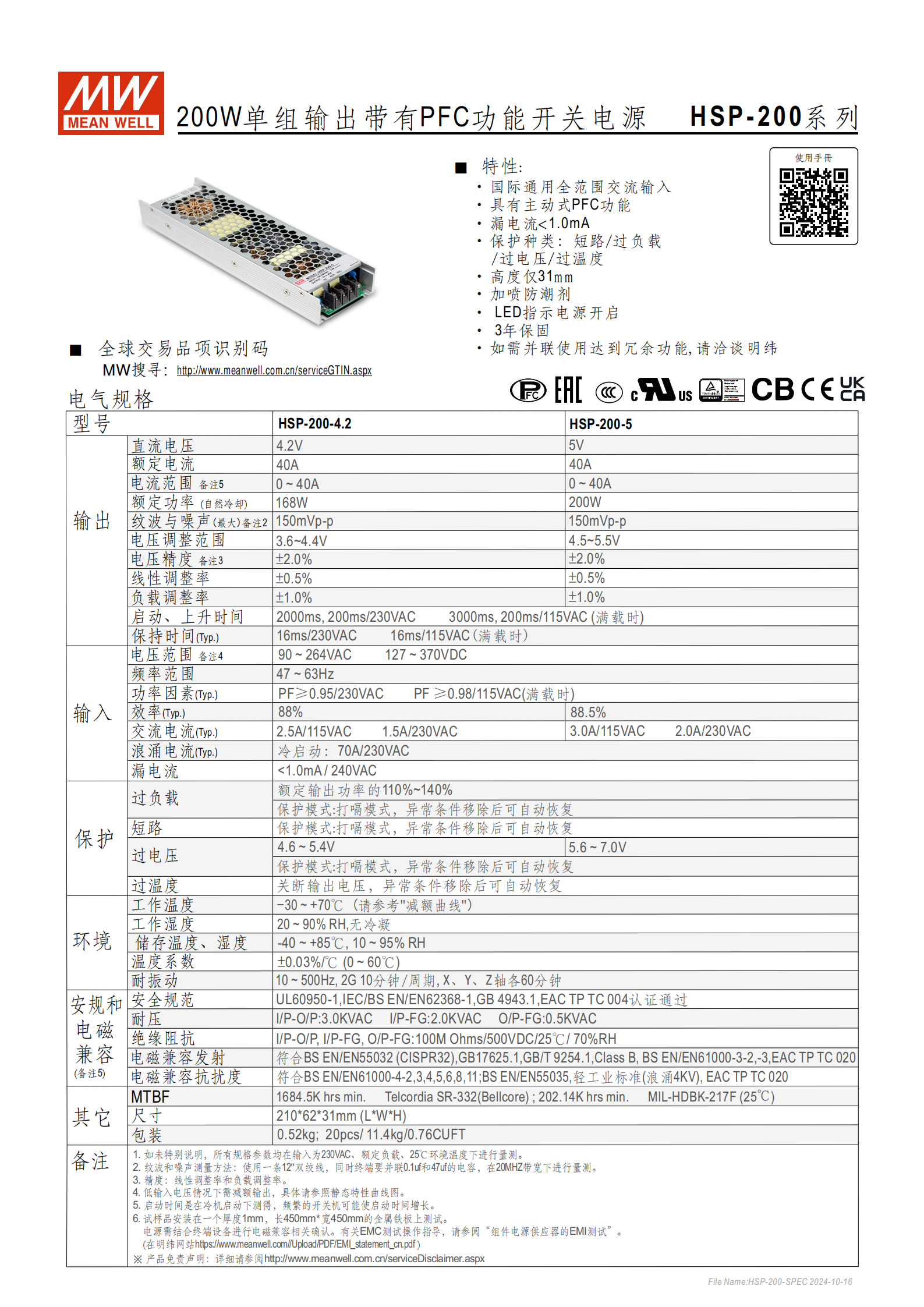

明緯HSP-200 系列是200W 單組輸出帶主動式 PFC 功能的開關電源，支持90~264VAC 全范圍交流輸入，核心型號包括 HSP-200-4.2（4.2V/40A/168W 額定功率）和 HSP-200-5（5V/40A/200W 額定功率），具備短路、過負載、過電壓、過溫度四重保護，漏電流 < 1.0mA，高度僅 31mm，加噴防潮劑，LED 電源指示，工作溫度范圍 - 30~+70℃，通過多項安規認證，提供 3 年保固，需安裝在鋁板上以保障散熱。
一、產品概述
品牌型號：MEAN WELL（明緯）HSP-200 系列
產品類型：200W 單組輸出開關電源
核心特性：具備主動式 PFC 功能，國際通用全范圍交流輸入，漏電流 < 1.0mA，加噴防潮劑，LED 電源開啟指示，支持 3 年保固，如需并聯冗余功能可洽談廠商
測試條件說明：未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境下量測
二、核心型號及輸出參數對比
| 參數項 | HSP-200-4.2 | HSP-200-5 |
|---|---|---|
| 直流電壓 | 4.2V（調整范圍 3.6~4.4V） | 5V（調整范圍 4.5~5.5V） |
| 額定電流 | 40A（范圍 0~40A） | 40A |
| 額定功率（自然冷卻） | 168W | 200W |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p |
| 電壓精度 | ±2.0% | ±2.0% |
| 線性調整率 | ±1.0% | ±1.0% |
| 負載調整率 | ±0.5% | ±0.5% |
| 啟動時間（滿載冷啟動） | 2000ms/230VAC、3000ms/115VAC | 16ms/230VAC、16ms/115VAC |
| 上升時間（滿載） | 200ms | 200ms |
三、輸入?yún)?shù)
電壓范圍：90~264VAC、127~370VDC
頻率范圍：47~63Hz
功率因素（Typ.）：≥0.95（230VAC）、≥0.98（115VAC）
交流電流（Typ.）：
HSP-200-4.2：3.0A/115VAC、2.0A/230VAC
HSP-200-5：2.5A/115VAC、1.5A/230VAC
浪涌電流（Typ.）：冷啟動 70A/230VAC
漏電流：<1.0mA/240VAC
四、保護功能
| 保護類型 | 保護模式及觸發條件 |
|---|---|
| 過負載保護 | 打嗝模式，異常移除后自動恢復；觸發閾值為額定輸出功率的 110%~140% |
| 短路保護 | 打嗝模式，異常移除后自動恢復 |
| 過電壓保護 | 打嗝模式，異常移除后自動恢復；HSP-200-4.2 觸發電壓 4.6~5.4V，HSP-200-5 為 5.6~7.0V |
| 過溫度保護 | 關斷輸出電壓，異常條件移除后自動恢復 |
五、環境與物理特性
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度 10~95% RH
溫度系數：±0.03%/℃（0~60℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

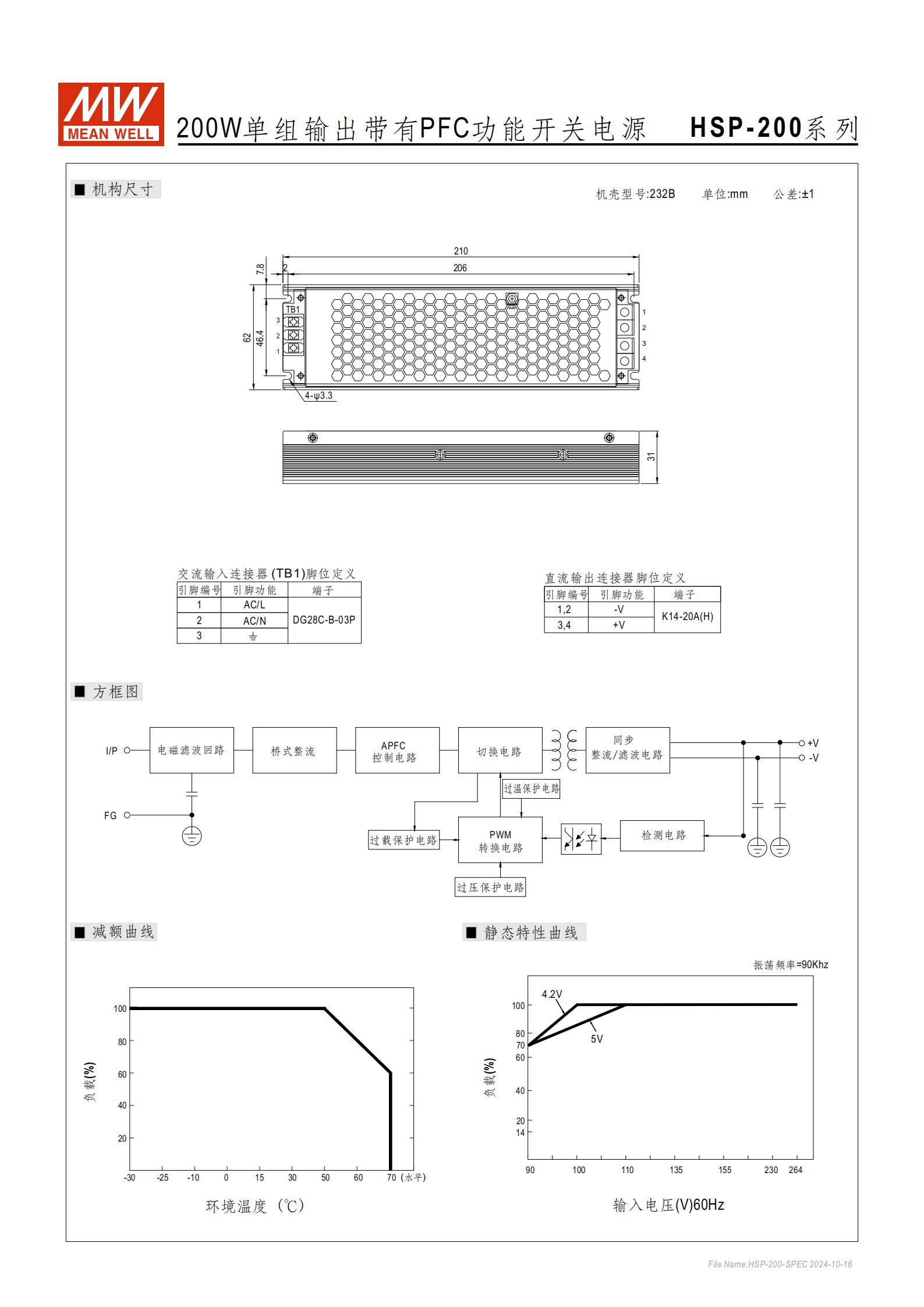

尺寸：2106231mm（LWH）
單臺重量：0.52kg；包裝規格：20pcs / 箱，11.4kg / 箱，0.76CUFT / 箱
六、安規與電磁兼容
安全規范認證：UL60950-1、IEC/BS EN/EN62368-1、GB 4943.1、EAC TP TC 004
耐壓：
輸入 - 輸出（I/P-O/P）：3.0KVAC
輸入 - 機殼地（I/P-FG）：2.0KVAC
輸出 - 機殼地（O/P-FG）：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）、GB17625.1、GB/T 9254.1（Class B）、BS EN/EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2、3、4、5、6、8、11；BS EN/EN55035（輕工業標準，浪涌 4KV）、EAC TP TC 020
MTBF：最小 1684.5K hrs（Telcordia SR-332）；最小 202.14K hrs（MIL-HDBK-217F，25℃）
七、安裝要求

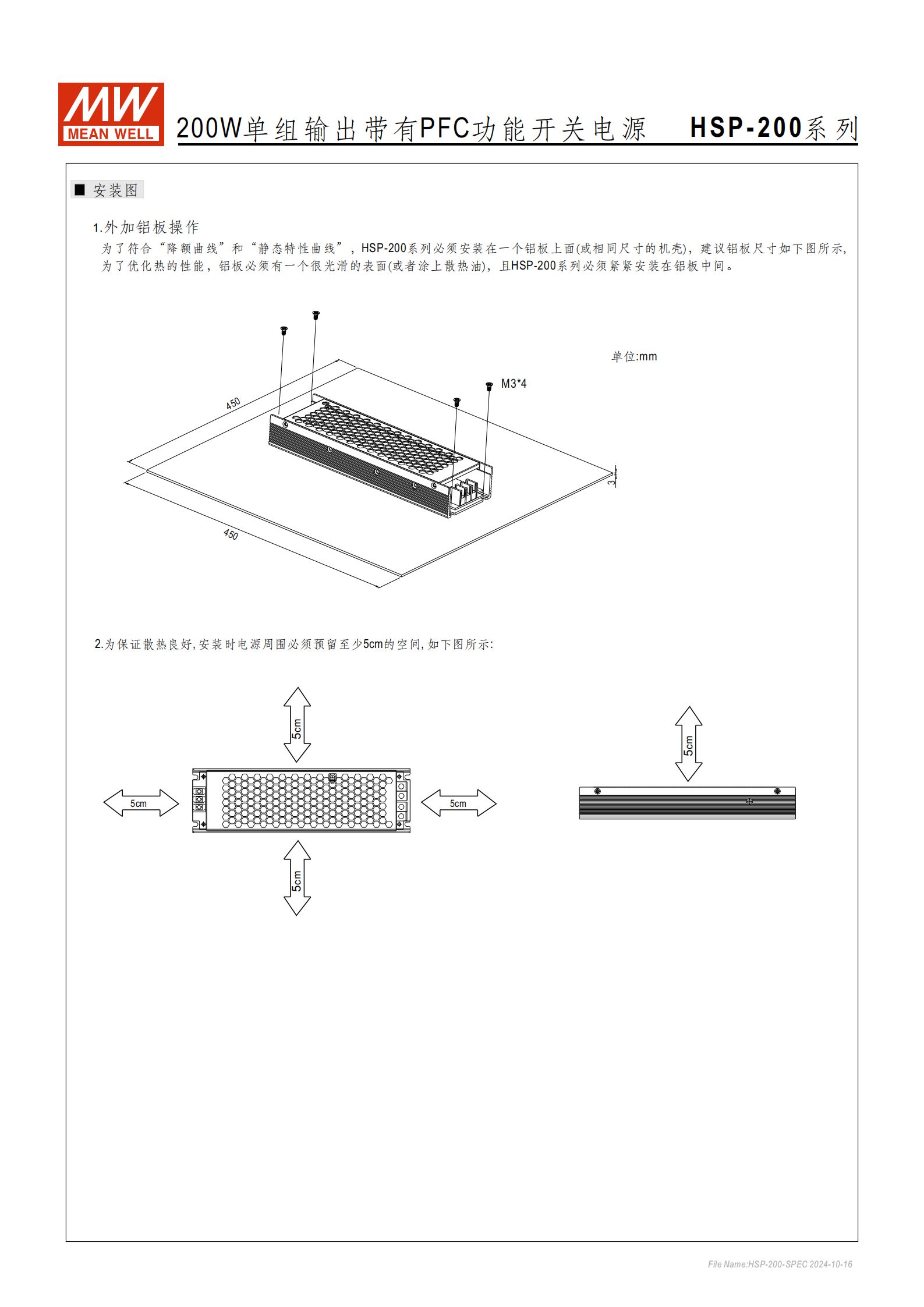

需安裝在厚度 1mm、尺寸 450mm*450mm 的金屬鋁板（或同尺寸機殼）中間
鋁板表面需光滑或涂抹散熱油，優化散熱性能
安裝時電源周?chē)桀A(yù)留至少 5cm 空間，保證散熱良好
電源需結合終端設備進行電磁兼容確認，EMC 測試操作指導可參考明緯官網相關文檔
關鍵問題
問題：HSP-200 系列兩款核心型號（HSP-200-4.2 和 HSP-200-5）的輸出電壓、額定功率及電壓調整范圍有何差異？答案：HSP-200-4.2 的輸出電壓為 4.2V，額定功率 168W（自然冷卻），電壓調整范圍 3.6~4.4V；HSP-200-5 的輸出電壓為 5V，額定功率 200W，電壓調整范圍 4.5~5.5V；兩者額定電流均為 40A，紋波噪聲最大值均為 150mVp-p。
問題：HSP-200 系列開關電源的保護功能包含哪些類型？對應的保護模式和恢復機制是什么？答案：保護功能包含四類：①過負載保護：打嗝模式，110%~140% 額定功率觸發，異常移除后自動恢復；②短路保護：打嗝模式，異常移除后自動恢復；③過電壓保護：打嗝模式，HSP-200-4.2 觸發電壓 4.6~5.4V、HSP-200-5 為 5.6~7.0V，異常移除后自動恢復；④過溫度保護：關斷輸出電壓，異常條件移除后自動恢復。
問題：HSP-200 系列的安裝有哪些關鍵要求？工作環境溫度范圍及散熱相關注意事項是什么？答案：安裝關鍵要求：①需安裝在 1mm 厚、450*450mm 的金屬鋁板（或同尺寸機殼）中間，鋁板表面需光滑或涂散熱油；②電源周?chē)A(yù)留至少 5cm 散熱空間。工作環境溫度范圍為 - 30~+70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝）；低輸入電壓情況下需減額輸出，頻繁開關機可能導致啟動時間增長。
