MEAN WELL 推出的300W 單組輸出開關電源 HSN-300 系列，包含 HSN-300-4.2A/B、HSN-300-5A/B 四款型號，輸出直流電壓分別為 4.2V 和 5V，額定電流 50A/60A，額定功率 210W-300W，輸入電壓支持 90~132VAC/180~264VAC 或 254~373VDC，具備短路、過負載、過電壓、過溫度四重保護，漏電流 < 1mA，高度僅 31mm，支持自然風冷和防潮設計，經 100% 滿載老化測試，提供 2 年保固，工作溫度范圍 - 20~+70℃，需安裝在鋁板上并預留 5cm 散熱空間，適用于多種工業場景。
一、產品概述
品牌與系列：MEAN WELL（明緯）HSN-300 系列，定位 300W 單組輸出開關電源，主打低成本、高信賴度，適用于工業及各類需要穩定直流供電的場景。
核心優勢：自然風冷設計、高度僅 31mm（超薄）、加噴防潮劑、LED 電源開啟指示、100% 滿載老化測試、2 年保固，支持并聯冗余功能（需洽談明緯）。
二、型號與關鍵輸出參數（表格）
| 型號 | 輸出直流電壓 | 額定電流 | 電流范圍 | 額定功率（自然冷卻） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|
| HSN-300-4.2A | 4.2V | 50A | 0~50A | 210W | 3.6~4.4V | ±3.0% |
| HSN-300-4.2B | 4.2V | 60A | 0~60A | 252W | 3.6~4.4V | ±3.0% |
| HSN-300-5A | 5V | 50A | 0~50A | 250W | 4.5~5.5V | ±3.0% |
| HSN-300-5B | 5V | 60A | 0~60A | 300W | 4.5~5.5V | ±3.0% |
三、電氣規格詳情
（1）輸出補充參數
紋波與噪聲（最大）：150mVp-p（測量方式：12" 雙絞線 + 并聯 0.1uf 和 47uf 電容，20MHZ 帶寬）
線性調整率：±0.5%
負載調整率：±2.0%
啟動 / 上升時間：2500ms，100ms/230VAC；2500ms，100ms/115VAC
保持時間（Typ.）：10ms/230VAC；8ms/115VAC（滿載時）
溫度系數：±0.03%/℃（0~60℃）
（2）輸入?yún)?shù)
電壓范圍：90~132VAC、180~264VAC 或 254~373VDC
頻率范圍：47~63Hz
效率（Typ.）：85%~86%
交流電流（Typ.）：3.0A/230VAC；5.0A/115VAC
浪涌電流（Typ.）：冷啟動 90A/230VAC
漏電流：A 型 < 1mA（額定輸出功率）；B 型 105~140%（額定輸出功率）
（3）保護功能（表格）
| 保護類型 | 保護參數 / 模式 | 恢復機制 |
|---|---|---|
| 過負載 | 打嗝模式 | 異常條件移除后自動恢復 |
| 短路 | 打嗝模式 | 異常條件移除后自動恢復 |
| 過電壓 | 4.2V 型號：4.7~5.7V；5V 型號：5.7~7.0V | 異常條件移除后自動恢復 |
| 過溫度 | 關斷輸出電壓 | 溫度下降后自動恢復 |
四、環境與可靠性
工作環境：
工作溫度：-20~+70℃（需參考 “減額曲線”）
工作濕度：20~90% RH，無冷凝
儲存環境：
儲存溫度：-40~+85℃
儲存濕度：10~95% RH
可靠性：
MTBF：最小 1758.2K hrs（Telcordia SR-332）；最小 226.5K hrs（MIL-HDBK-217F，25℃）
耐振動：10~500Hz，3G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘（認證通過）
五、安規與電磁兼容
安全規范：符合 UL60950-1、EAC TP TC 004
絕緣阻抗：I/P-O/P:3.0KVAC；I/P-FG:2KVAC；O/P-FG:0.5KVAC；100M Ohms/500VDC/25℃/70% RH（三者均滿足）
電磁兼容發射：參照 EN55022（CISPR22）Class A、EAC TP TC 020
電磁兼容抗擾度：參照 EN61000-4-5（輕工業標準，浪涌 4KV）、EAC TP TC 020

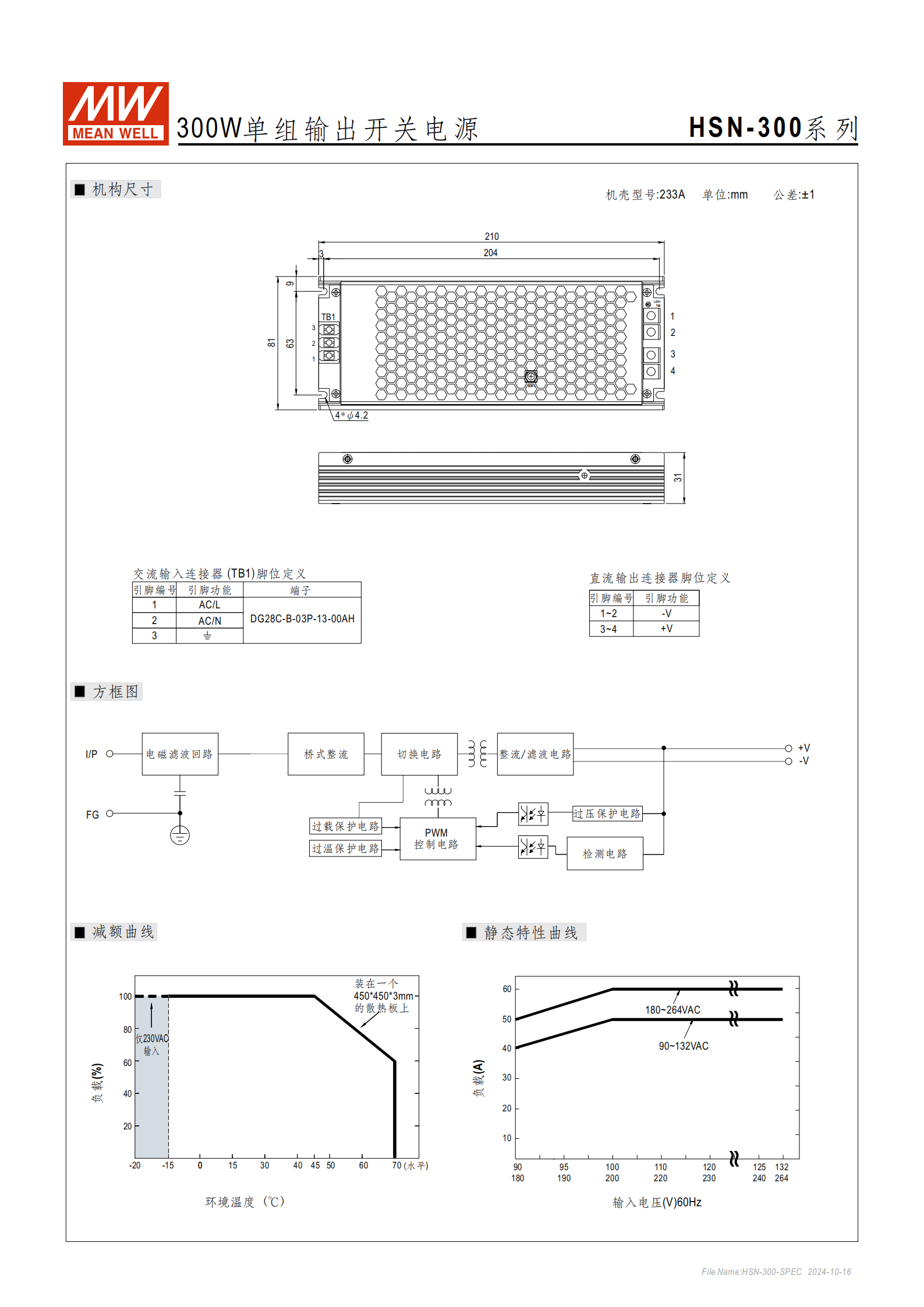

六、物理與安裝要求
尺寸：2108131mm（LWH）
包裝規格：單臺 0.67kg；20 臺 / 箱，每箱 14.4kg，體積 0.91CUFT

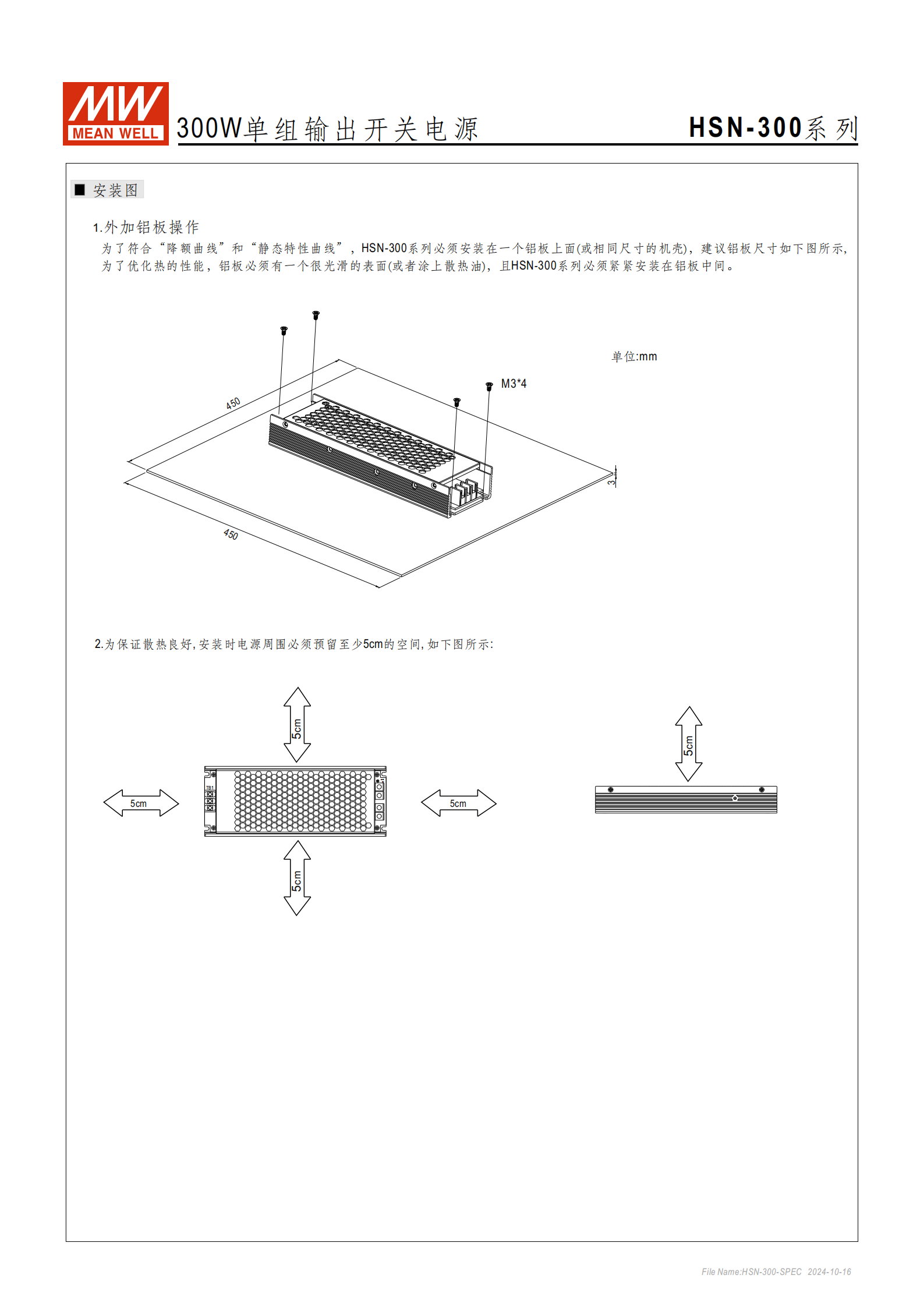

安裝要求：
必須安裝在鋁板（或相同尺寸機殼）上，建議鋁板尺寸需匹配，表面光滑或涂散熱油，電源緊貼鋁板中間（符合降額曲線和靜態特性曲線）
電源周圍預留至少5cm空間，保證散熱良好
七、備注說明
未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境下測量
額定電流需參考 “靜態特性曲線”
低輸入電壓時需減額輸出，具體參照靜態特性曲線圖
電源為系統內元件，需結合終端設備確認電磁兼容相關要求
4. 關鍵問題及答案
問題 1：HSN-300 系列開關電源的核心保護功能有哪些？不同保護類型的恢復機制是什么？
答案：核心保護功能包括短路保護、過負載保護、過電壓保護、過溫度保護四類?；謴蜋C制分為兩種：① 短路、過負載、過電壓保護采用 “打嗝模式”，當異常條件（如短路、過載）移除后，電源可自動恢復工作；② 過溫度保護采用 “關斷輸出模式”，當溫度超過閾值時電源停止輸出電壓，待溫度下降后自動恢復工作。
問題 2：HSN-300 系列不同型號的輸出功率和額定電流差異是什么？安裝時需滿足哪些關鍵要求？
答案：（1）型號差異：① HSN-300-4.2A：額定電流 50A，額定功率 210W；② HSN-300-4.2B：額定電流 60A，額定功率 252W；③ HSN-300-5A：額定電流 50A，額定功率 250W；④ HSN-300-5B：額定電流 60A，額定功率 300W。（2）安裝要求：① 必須安裝在鋁板（或同尺寸機殼）上，鋁板表面需光滑或涂散熱油，電源緊貼鋁板中間；② 電源周圍需預留至少 5cm 空間以保證散熱；③ 需遵循 “減額曲線” 和 “靜態特性曲線” 的要求，確保工作穩定性。
問題 3：HSN-300 系列開關電源的輸入電壓范圍、工作溫度范圍及可靠性指標（MTBF）是多少？
答案：（1）輸入電壓范圍：支持交流 90~132VAC、180~264VAC，或直流 254~373VDC；（2）工作溫度范圍：-20~+70℃（需參考 “減額曲線” 調整輸出）；（3）可靠性指標（MTBF）：① 按 Telcordia SR-332（Bellcore）標準，最小 1758.2K 小時；② 按 MIL-HDBK-217F 標準（25℃環境），最小 226.5K 小時，體現高信賴度特性。
