產品概述
系列名稱：HSN-300
輸出功率：300W
輸出類型：?jiǎn)谓M直流輸出
輸入方式：需通過型號選擇（A型：90–132VAC；B型：180–264VAC），不支持全范圍自動輸入
冷卻方式：自然風冷（需外接鋁板散熱）
主要特性：31mm超薄設計、低漏電流、低成本、防潮處理、支持并聯冗余（需定制）
二、主要特性
超薄設計：僅31mm高度
低漏電流：< 1mA
防潮處理：加噴防潮劑
輸入電壓分型號：A型（低電壓范圍）、B型（高電壓范圍）
工作溫度范圍：-20℃ ~ +70℃
抗振動能力：3G振動測試（低于其他系列）
并聯冗余支持：可并聯實現冗余（需聯系廠商）
2年保固（短于其他系列）
三、電氣規格（型號示例）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 效率 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| HSN-300-4.2A | 4.2V | 50A | 210W | 85% | 150mVp-p |
| HSN-300-4.2B | 4.2V | 60A | 252W | 85% | 150mVp-p |
| HSN-300-5A | 5V | 50A | 250W | 85% | 150mVp-p |
| HSN-300-5B | 5V | 60A | 300W | 85% | 150mVp-p |
注：所有數據基于220VAC輸入、額定負載、25℃環境測得。
四、保護功能
過載保護：
A型：105%~170%
B型：105%~140%
保護模式：打嗝模式，自動恢復
短路保護：打嗝模式，自動恢復
過壓保護：各型號有對應保護電壓范圍
過溫保護：打嗝模式，自動恢復
耐壓與絕緣：
I/P-O/P：3.0KVAC
I/P-FG：2KVAC
O/P-FG：0.5KVAC
絕緣阻抗 ≥ 100MΩ（500VDC）
五、安規與電磁兼容認證
安全規范：
UL60950-1（舊標準）
EAC TP TC 004
EMC 發射：符合 EN55022 Class A
EMC 抗擾度：符合 EN61000-4-5（浪涌4KV，輕工業標準）
MTBF：
Telcordia SR-332：≥ 226.5K 小時
MIL-HDBK-217F（25℃）：≥ 1758.2K 小時
六、機械與環境參數
尺寸：210 × 81 × 31 mm（長×寬×高）
重量：約0.67kg
工作濕度：20~90% RH（無冷凝）
儲存溫濕度：-40~+85℃、10~95% RH
振動測試：3G，10~500Hz，XYZ軸各80分鐘

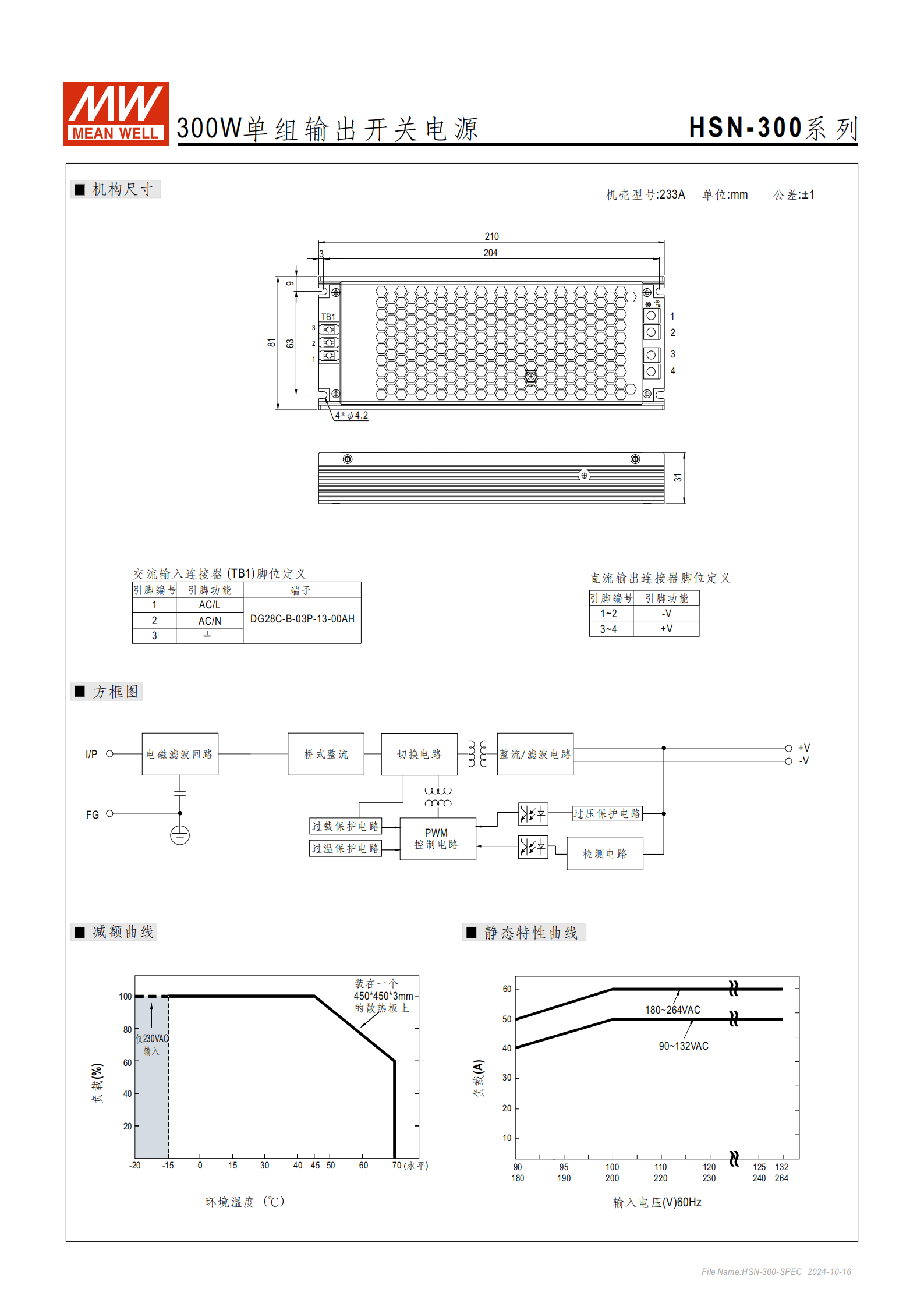

七、結構圖與引腳定義（Page 2）
提供方框圖、引腳功能定義、降額曲線、機構尺寸圖等
接線端子定義：
1-2：-V
3-4：+V
1：AC/L
2：AC/N
交流輸入連接器（TB）：
直流輸出連接器：

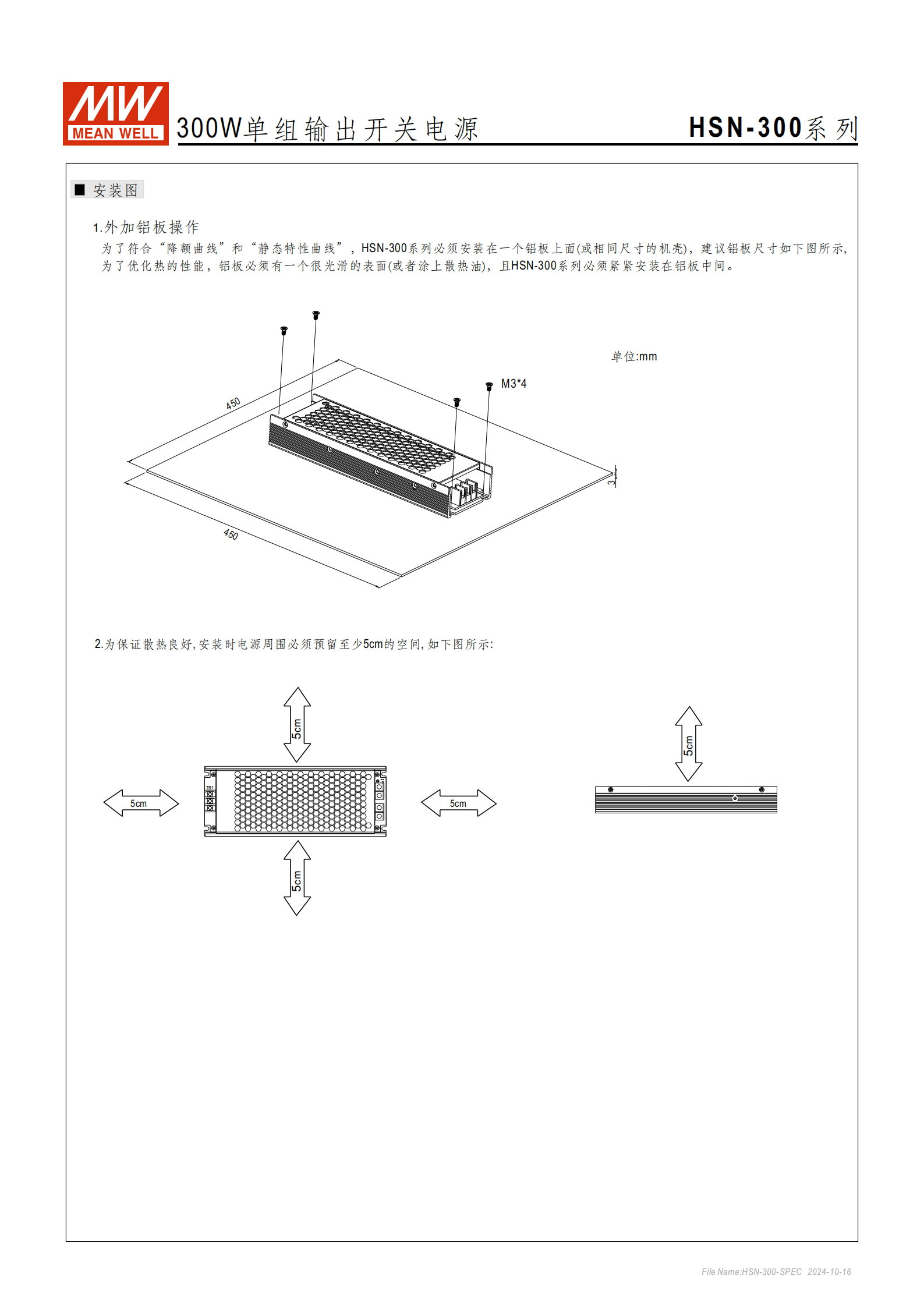

八、安裝要求（Page 3）
必須外接鋁板散熱：尺寸建議如圖，表面需光滑或涂散熱膏
周圍預留空間：至少5cm，確保通風散熱
九、適用場景
低成本工業控制系統
需要超薄設計的嵌入式系統
低漏電流要求的應用
可并聯冗余的電源系統（需定制）
? 與其他系列對比：
高度極薄：31mm（略厚于LRS系列30mm）
輸入電壓分型號（非全范圍）
自然風冷（需外接散熱）
認證較少（僅UL60950-1，非62368-1）
保固期短：2年
并聯冗余支持（特色功能）
成本較低
