MEAN WELL ERPF-400 系列是一款400W 單組輸出封閉型開關電源，輸入電壓范圍 90~264VAC/127~370VDC，輸出電壓可選 12V/24V/48V，具備主動式 PFC 功能（功率因素≥0.95/230VAC、≥0.98/115VAC），效率高達91% ，采用鋁制外殼 + 灌半膠防雨防塵設計，支持短路 / 過負載 / 過電壓 / 過溫度保護，自然風冷散熱，通過多項安全認證，適用于戶外 LED 燈帶、發光字幕、顯示屏等場景，提供3 年保固，需垂直壁掛安裝并預留散熱空間。

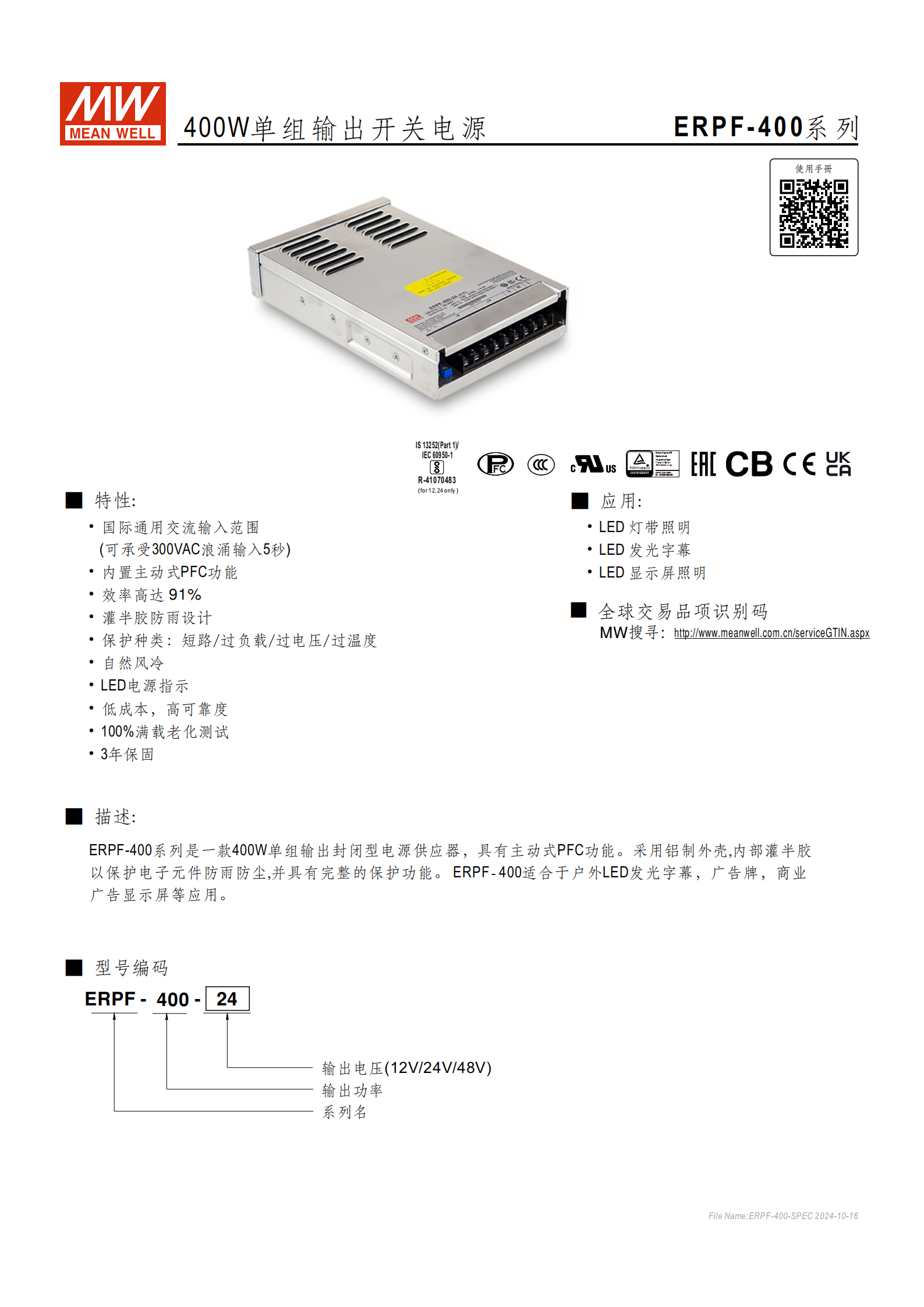

一、產品概述
品牌與型號：MEAN WELL（明緯）ERPF-400 系列
產品類型：400W 單組輸出封閉型開關電源
核心定位：專為戶外 LED 相關設備設計，適配 LED 燈帶、發光字幕、商業廣告顯示屏等場景
核心優勢：低成本、高可靠度，內置主動式 PFC 功能，灌半膠防雨防塵結構，完整保護機制，3 年保固
型號編碼規則：ERPF-400-XX（XX 代表輸出電壓：12V/24V/48V）
二、核心特性
輸入與功能
國際通用交流輸入范圍：90~264VAC，支持 127~370VDC 直流輸入，可承受 300VAC 浪涌輸入 5 秒
主動式 PFC 功能：功率因素（PF）≥0.95（230VAC 工況）、≥0.98（115VAC 工況），能效更優
LED 電源指示：直觀顯示工作狀態
結構與散熱
外殼材質：鋁制外殼，機械強度高
防護設計：內部灌半膠，有效防雨、防塵，適配戶外環境
散熱方式：自然風冷，無需額外風扇，降低故障風險
測試與保障
100% 滿載老化測試：確保產品穩定性
3 年保固：品牌官方售后保障
三、關鍵電氣規格（表格匯總）
| 規格類別 | 具體參數（12V/24V/48V） |
|---|---|
| 輸出電壓范圍 | 10.8~13.2V / 21.6~26.4V / 43.2~52.8V |
| 電壓精度 | ±1.0%（均適用） |
| 線性調整率 / 負載調整率 | ±0.5% / ±0.5%（均適用） |
| 紋波與噪聲（最大） | 150mVp-p / 150mVp-p / 240mVp-p |
| 效率（Typ.） | 89% / 90% / 91% |
| 交流輸入電流 | 2.5A（230VAC）、3A（115VAC） |
| 浪涌電流（冷啟動） | 45A（115VAC）、90A（230VAC） |
| 漏電流 | <1mA / 240VAC（均適用） |
| 啟動時間（滿載） | 3000ms（115VAC）、2000ms（230VAC） |
| 保持時間（Typ.） | 10ms（115VAC/230VAC） |
四、保護功能詳情
| 保護類型 | 保護模式 | 恢復方式 |
|---|---|---|
| 短路保護 | 恒流限制模式 | 負載異常移除后自動恢復 |
| 過負載保護 | 恒流限制模式（105%~135% 額定功率） | 負載異常移除后自動恢復 |
| 過電壓保護 | 關斷輸出電壓 | 重啟設備恢復 |
| 過溫度保護 | 關斷輸出電壓 | 溫度下降后自動恢復 |
五、環境與安全規范
環境參數
工作溫度：-30~+60℃（需根據減額曲線調整輸出）
儲存溫度：-30~+85℃
工作濕度：20~90% RH（無冷凝）
儲存濕度：10~95% RH（無冷凝）
耐振動：10~500Hz，3G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
溫度系數：±0.1%/℃（0~35℃）
安全與電磁兼容
安全認證：UL 60950-1、IEC/BS EN/EN62368-1、GB 4943.1、EAC TP TC 004、IS13252 (Part1)（僅 12V/24V）
耐壓規格：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容（EMC）：發射符合 BS EN/EN55032（CISPR32）class A 等；抗擾度符合 BS EN/EN61000-4 系列等標準
六、安裝與物理規格

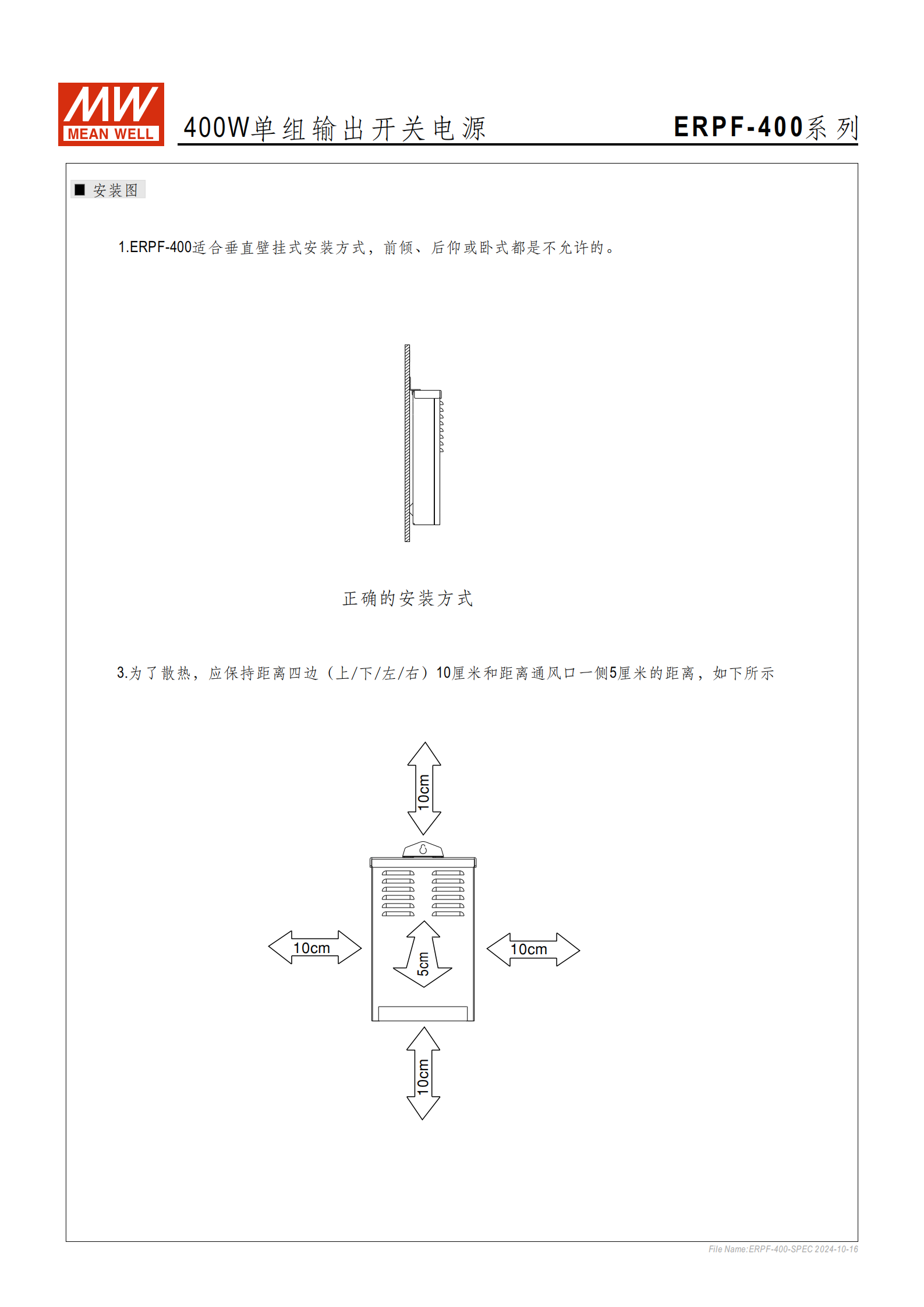

安裝要求
安裝方式：僅支持垂直壁掛式安裝（前傾、后仰、臥式均不允許）
散熱空間：四邊（上 / 下 / 左 / 右）預留 10cm 距離，通風口一側預留 5cm 距離

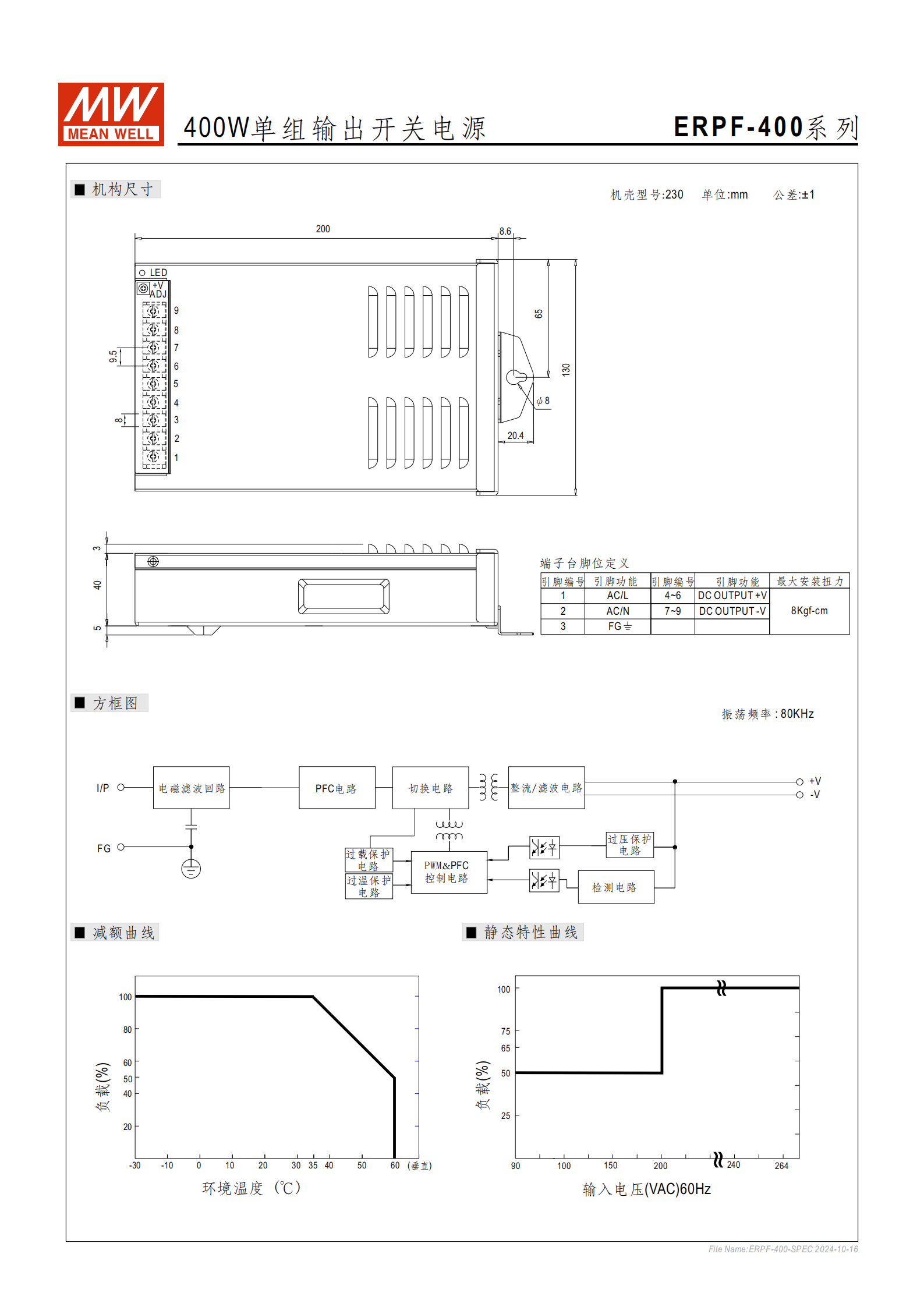

物理參數
尺寸（LWH）：220.413048mm
重量：1.1Kg / 臺；包裝規格：9 臺 / 箱，每箱 11Kg，體積 0.63CUFT
端子臺腳位定義
1 腳：AC/L（交流火線）
2 腳：AC/N（交流零線）
3 腳：FG（接地）
4~6 腳：DC OUTPUT +V（直流輸出正極）
7~9 腳：DC OUTPUT -V（直流輸出負極）
最大安裝扭力：8Kgf-cm
4. 關鍵問題與答案
問題 1：ERPF-400 系列電源的核心適配場景的是什么？其結構設計如何滿足該場景需求？
答案：核心適配場景為戶外 LED 相關設備，包括 LED 燈帶照明、LED 發光字幕、LED 顯示屏照明。結構設計針對性滿足戶外需求：①采用鋁制外殼，機械強度高，抗戶外環境沖擊；②內部灌半膠處理，具備防雨、防塵功能，避免戶外水汽、灰塵對電子元件的損壞；③支持自然風冷散熱，無需額外風扇，減少戶外灰塵堵塞導致的故障風險，適配長期戶外運行。
問題 2：ERPF-400 系列的輸出電壓有哪些選項？不同電壓版本的關鍵電氣性能（精度、效率）是否一致？
答案：輸出電壓有 3 個選項，分別是 12V、24V、48V，對應的電壓調節范圍為 10.8~13.2V、21.6~26.4V、43.2~52.8V；不同電壓版本的核心電氣性能一致性如下：①電壓精度（±1.0%）、線性調整率（±0.5%）、負載調整率（±0.5%）完全一致；②效率存在差異，12V 版本 Typ. 效率 89%，24V 版本 90%，48V 版本 91%（為最高效率）；③紋波噪聲略有不同，12V/24V 版本最大 150mVp-p，48V 版本最大 240mVp-p。
問題 3：安裝 ERPF-400 電源時需注意哪些關鍵要求？若未遵守可能導致什么后果？
答案：安裝關鍵要求：①安裝方式：僅允許垂直壁掛式安裝，禁止前傾、后仰或臥式安裝；②散熱空間：四邊（上 / 下 / 左 / 右）需預留 10cm 距離，通風口一側預留 5cm 距離。未遵守的后果：①安裝方式錯誤會導致散熱路徑受阻，熱量無法有效散出；②散熱空間不足會造成電源內部溫度累積，觸發過溫度保護（關斷輸出），影響設備正常運行；長期高溫環境會加速電子元件老化，降低電源使用壽命，甚至超出 3 年保固的正常使用條件范圍。
