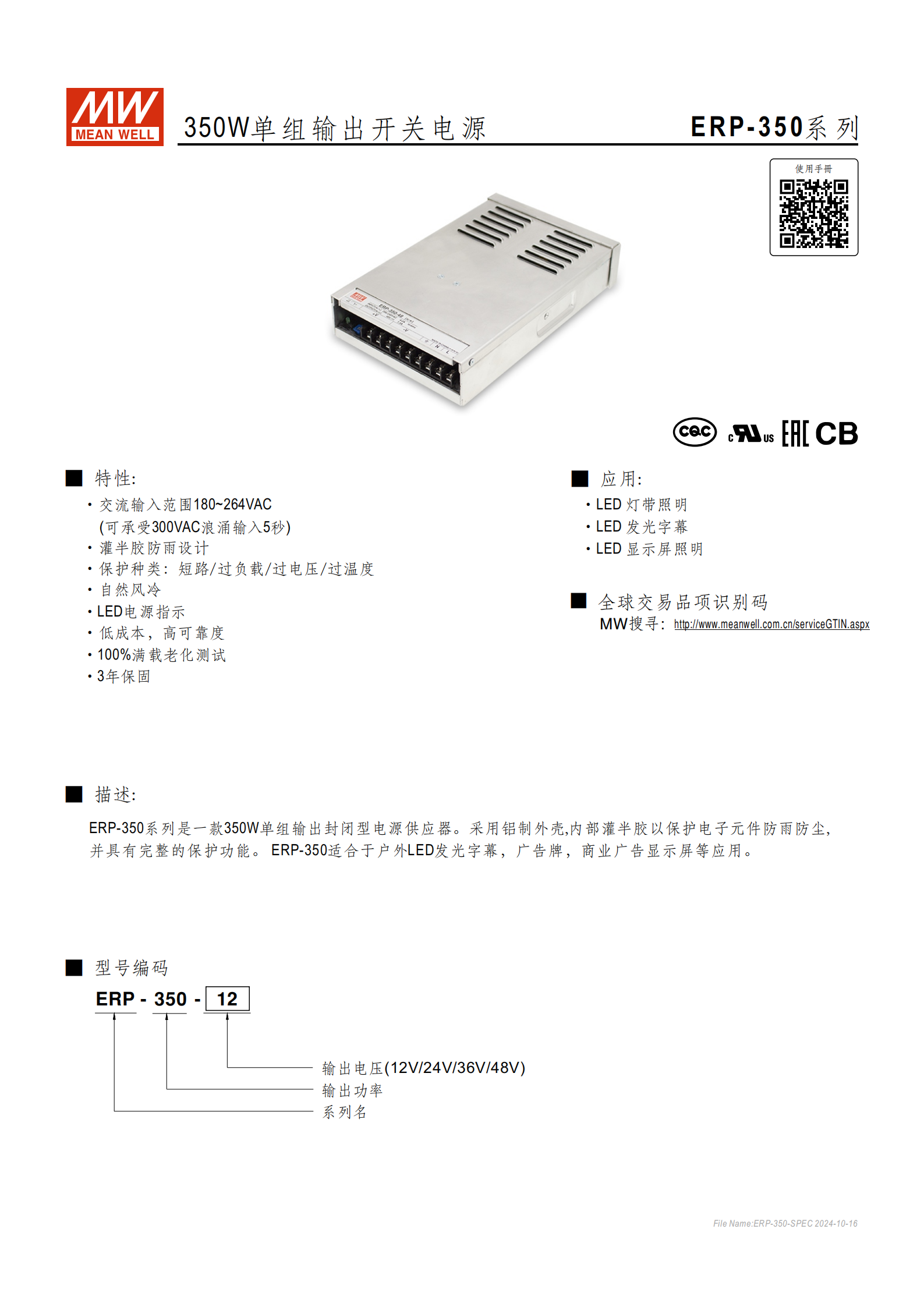

產品系列：ERP-350
類型：單組輸出開關電源
功率：350W
輸出電壓：12V / 24V / 36V / 48V
防護等級：灌半膠防雨設計，適用于戶外環境

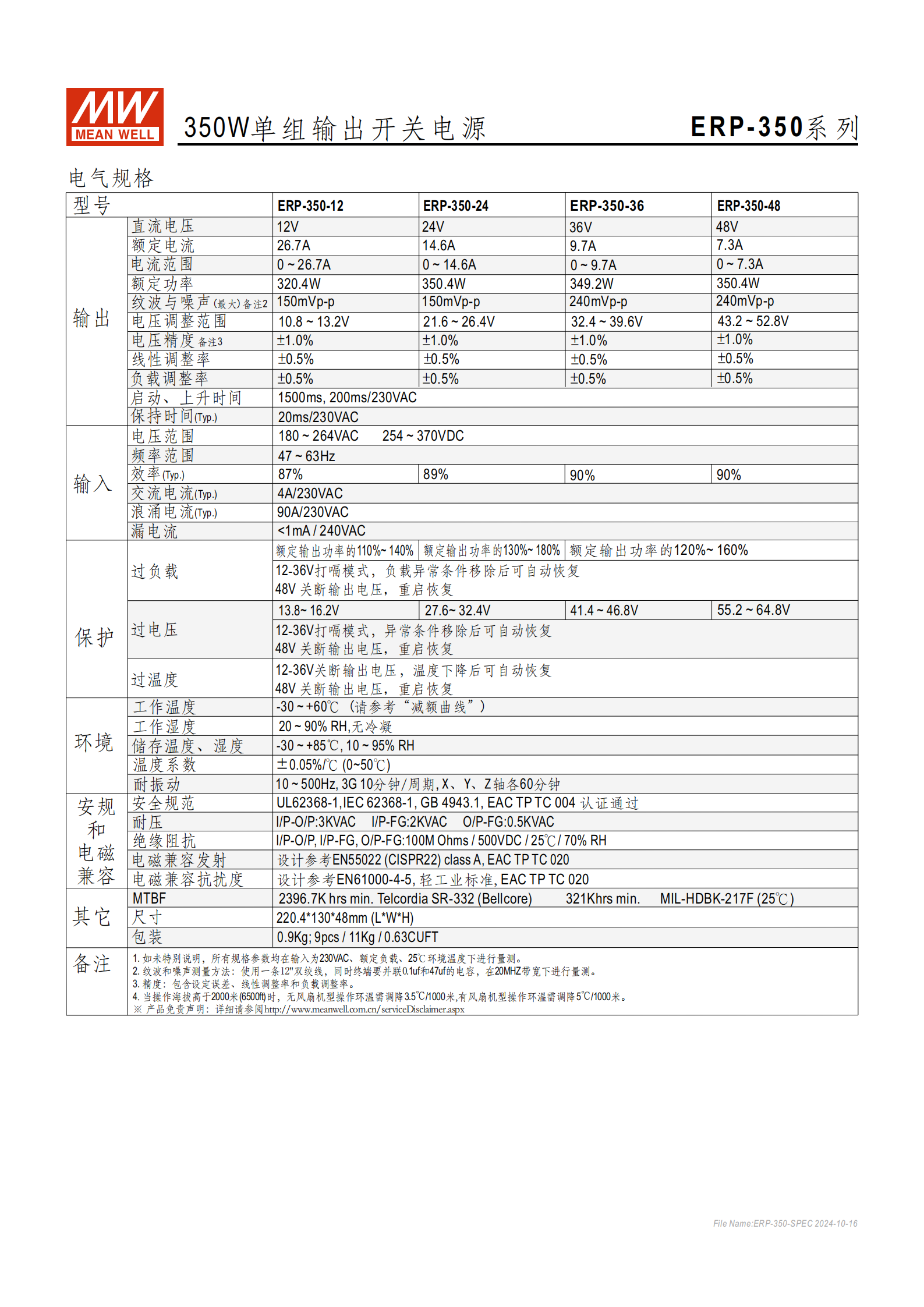

? 主要電氣規格
1. 輸入特性
輸入電壓范圍：180 ~ 264VAC（可承受300VAC浪涌5秒）
頻率范圍：47 ~ 63Hz
效率：
12V：87%
24V：89%
36V/48V：90%
漏電流：< 1mA / 240VAC
2. 輸出特性
輸出電壓與電流：
ERP-350-12：12V，26.7A
ERP-350-24：24V，14.6A
ERP-350-36：36V，9.7A
ERP-350-48：48V，7.3A
電壓調整范圍：
12V：10.8 ~ 13.2V
24V：21.6 ~ 26.4V
36V：32.4 ~ 39.6V
48V：43.2 ~ 52.8V
紋波與噪聲：
12V/24V：150mVp-p
36V/48V：240mVp-p
電壓精度：±1%
線性/負載調整率：±0.5%
3. 保護功能
短路保護：支持
過載保護：
12V：110%~140%
24V：130%~180%
36V：120%~160%
48V：關閉輸出后重啟
過壓/過溫保護：
12~36V：打嗝模式，自動恢復
48V：關閉輸出，重啟恢復
4. 工作環境

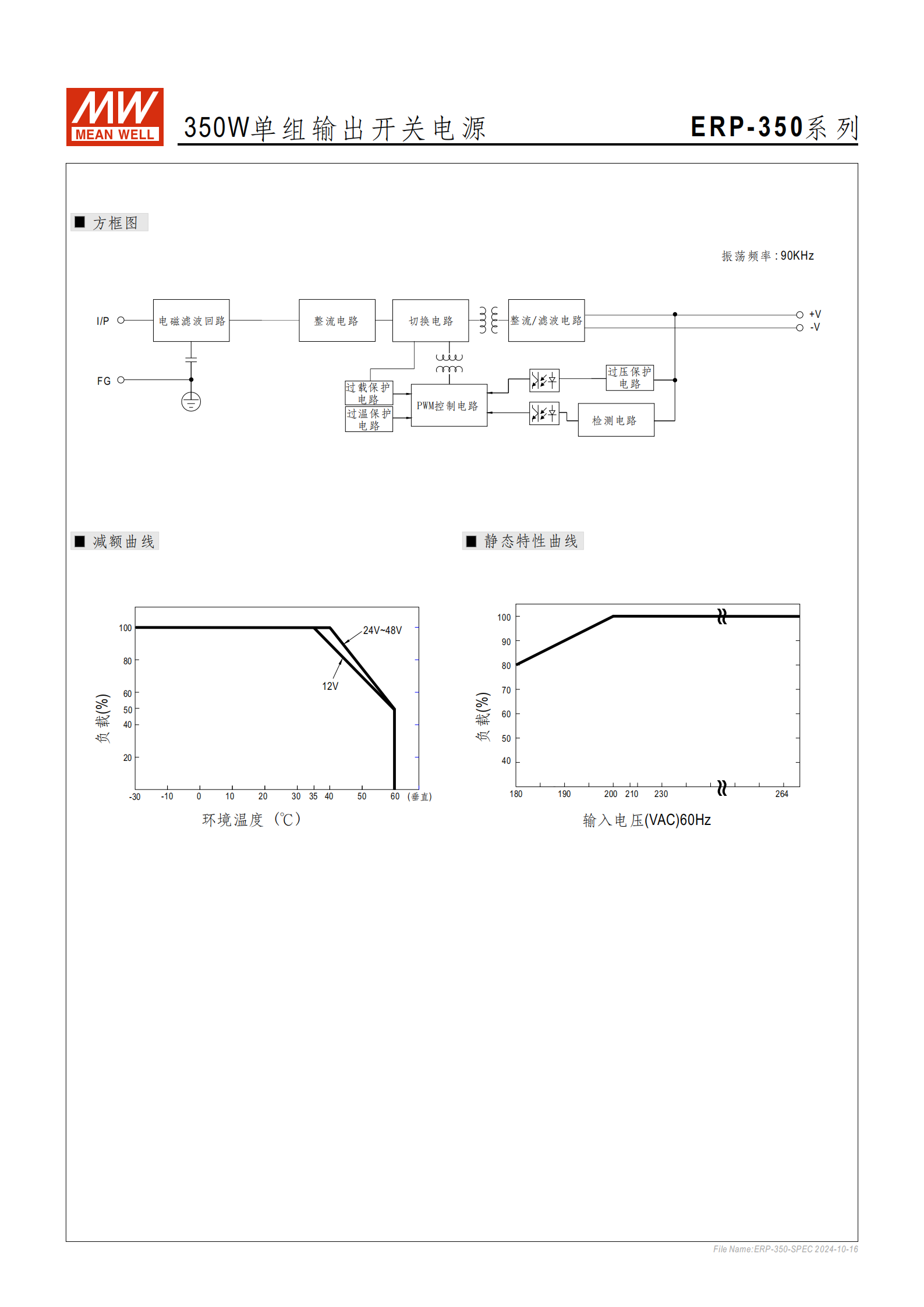

工作溫度：-30 ~ +60℃（參考減額曲線）
工作濕度：20%~90% RH，無冷凝
儲存溫濕度：-30 ~ +85℃，10%~95% RH
耐振動：10 ~ 500Hz，3G，XYZ軸各60分鐘

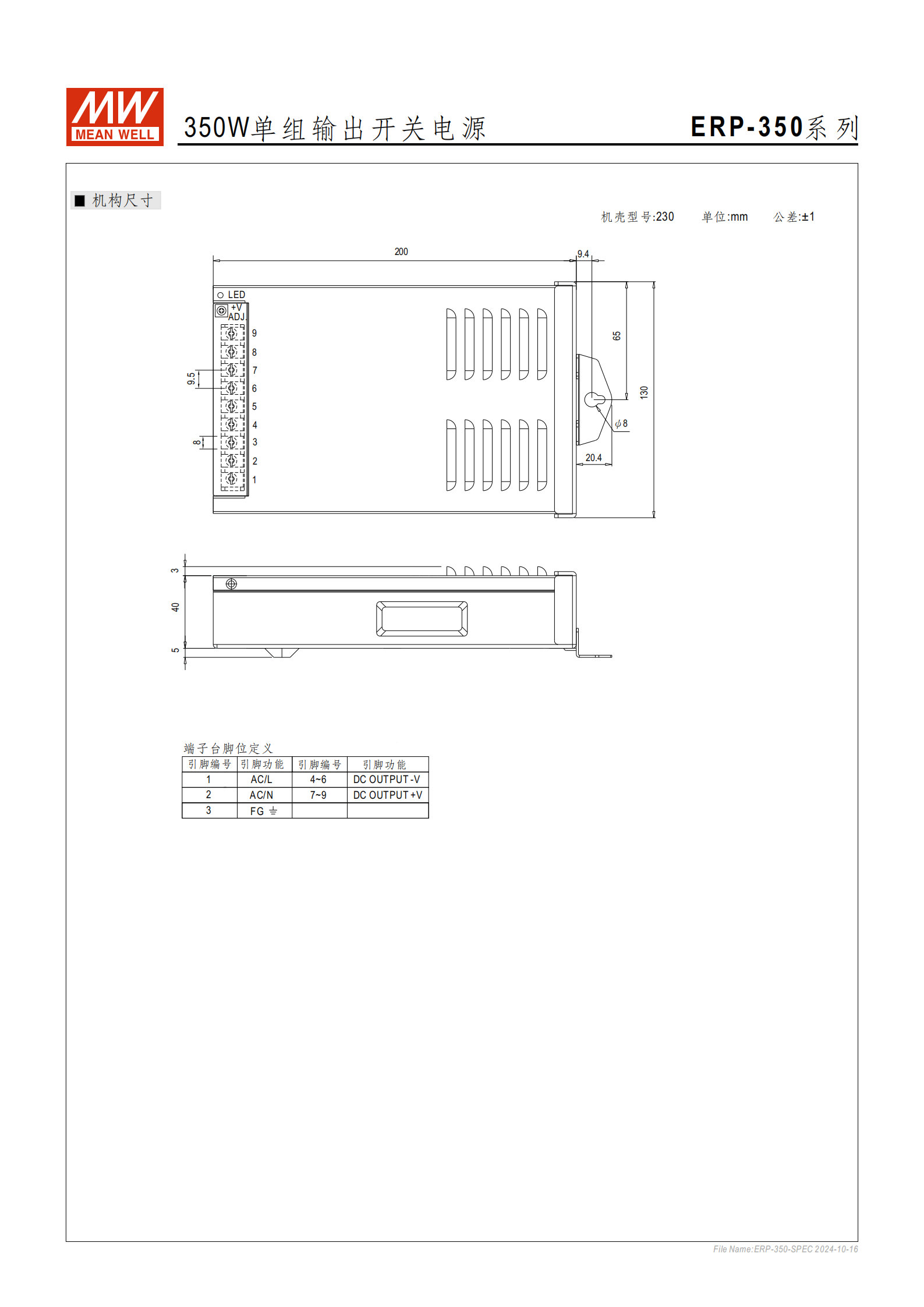

?? 機械尺寸
尺寸：220.4 × 130 × 48 mm（長×寬×高）
重量：0.9kg
防護設計：鋁制外殼，內部灌半膠，防雨防塵
?? 端子定義
| 引腳 | 功能 |
|---|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4~6 | DC OUTPUT -V |
| 7~9 | DC OUTPUT +V |
? 認證與標準
安全認證：UL62368-1、IEC62368-1、GB 4943.1、EAC TP TC 004
EMC標準：
發射：EN55022 Class A
抗擾度：EN61000-4-5
防護設計：灌膠防雨，適用于戶外安裝

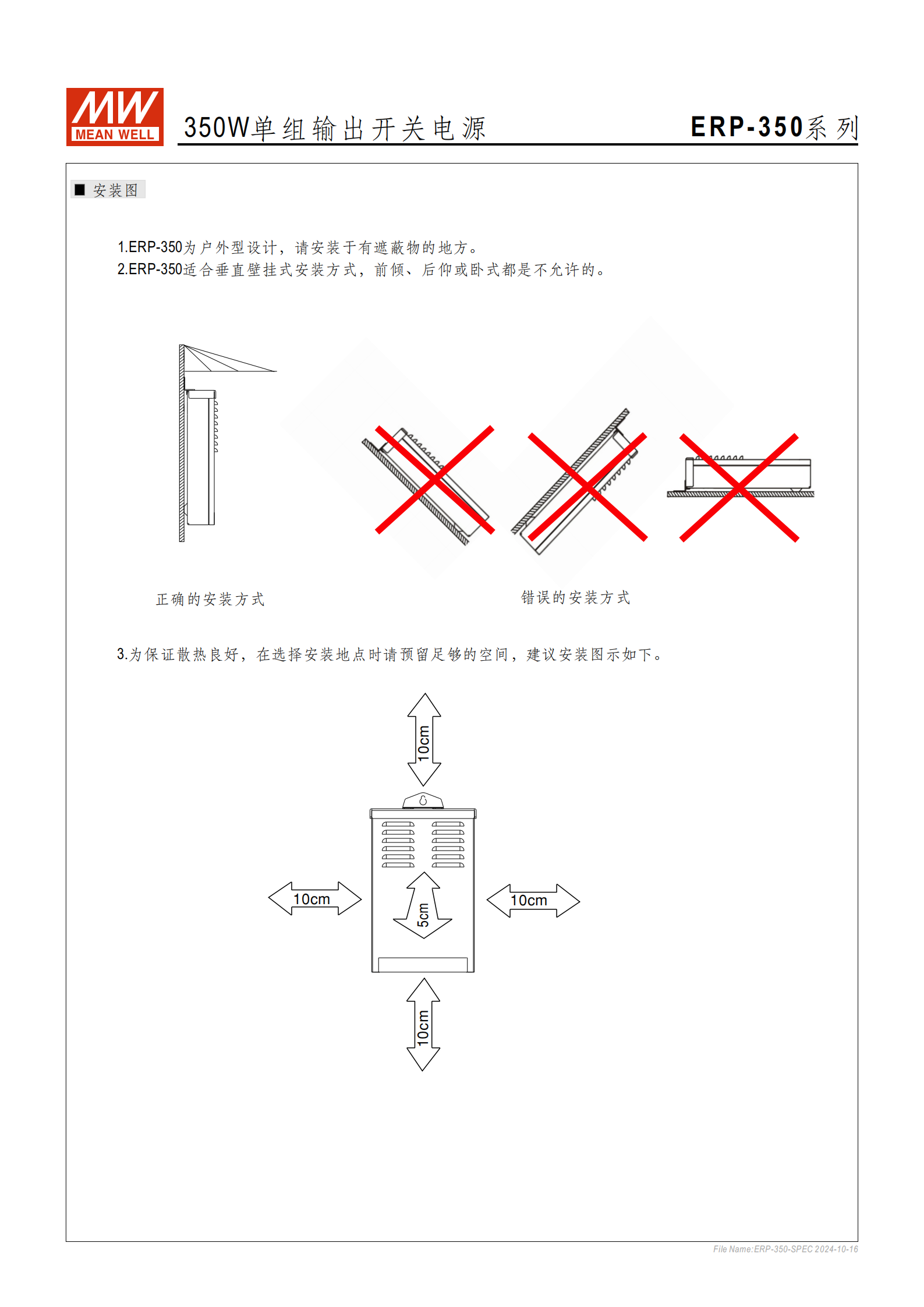

?? 安裝注意事項
戶外安裝：建議安裝在有遮蔽物處
安裝方向：僅支持垂直壁掛式，禁止前傾、后仰或臥式安裝
散熱空間：建議四周預留10cm以上空間，確保散熱良好
?? 備注與注意事項
所有規格基于220VAC、滿載、25℃環境測試。
紋波測試方法：使用0.1μF和47μF電容并聯，20MHz帶寬測試。
適用于戶外LED照明、發光字幕、廣告牌等場景。
防護等級：灌膠設計，防雨防塵，但非完全防水。
