ERP-350 系列是 350W 單組輸出封閉型開關電源，采用鋁制外殼且內部灌半膠，具備防雨防塵特性，交流輸入范圍 180~264VAC（可承受 300VAC 浪涌輸入 5 秒），提供 12V/24V/36V/48V 四種輸出電壓規格，額定電流對應 26.7A/14.6A/9.7A/7.3A，擁有短路、過負載、過電壓、過溫度等完整保護功能，自然風冷散熱并配備 LED 電源指示，經 100% 滿載老化測試，可靠性高、成本低，享有 3 年保固，適用于戶外 LED 燈帶、發光字幕、顯示屏等照明場景，同時符合多項安全與電磁兼容標準。

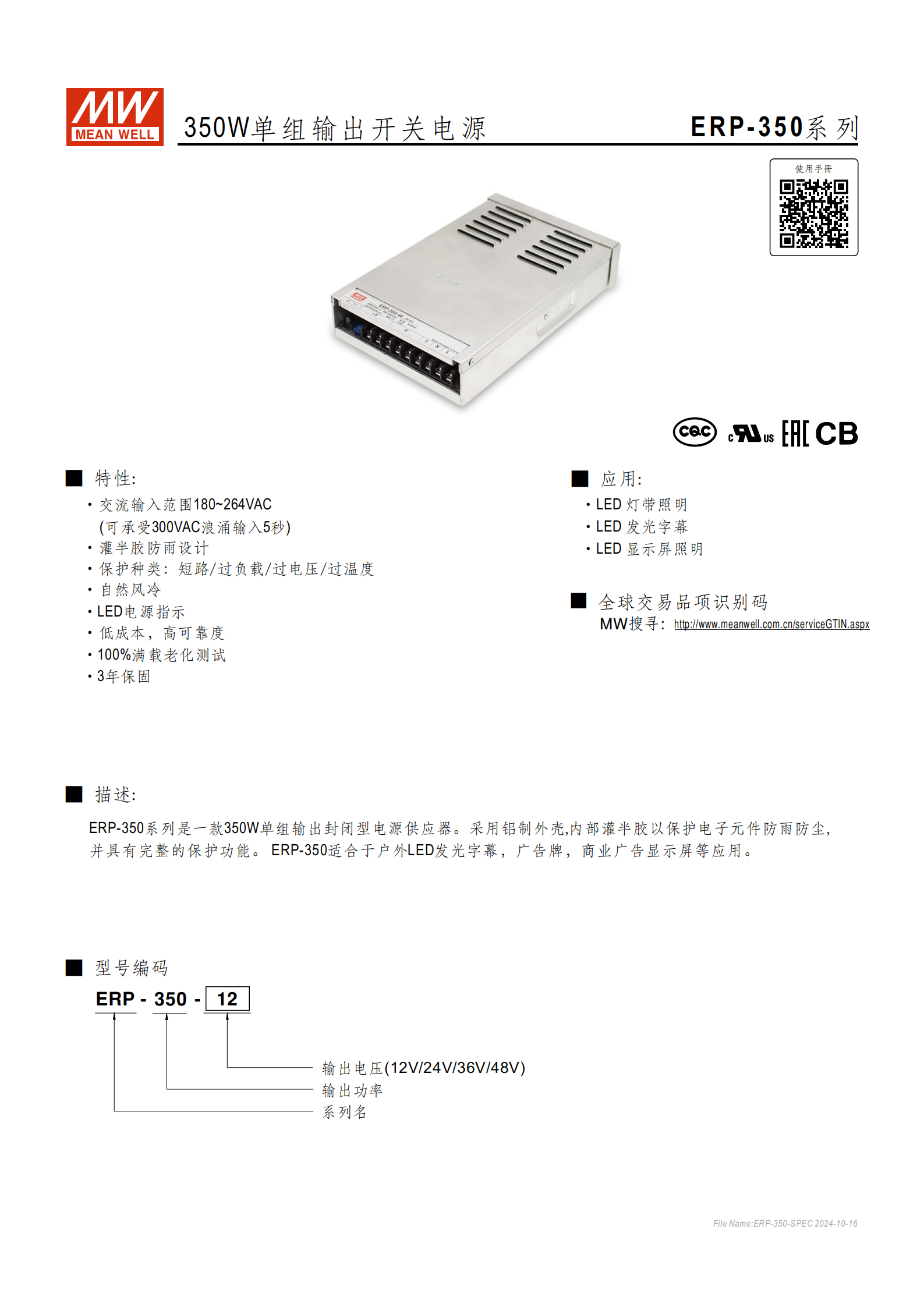

一、產品概述
產品名稱：ERP-350 系列 350W 單組輸出開關電源
產品類型：封閉型電源供應器
核心設計：鋁制外殼 + 內部灌半膠，實現防雨防塵，適配戶外環境
核心優勢：低成本、高可靠度，經 100% 滿載老化測試，3 年保固
輔助功能：自然風冷散熱，LED 電源指示（直觀顯示工作狀態）
二、型號編碼規則
| 編碼組成 | 含義 |
|---|---|
| ERP-350 | 系列名 + 輸出功率（350W） |
| 后綴數字（12/24/36/48） | 輸出電壓規格（12V/24V/36V/48V） |

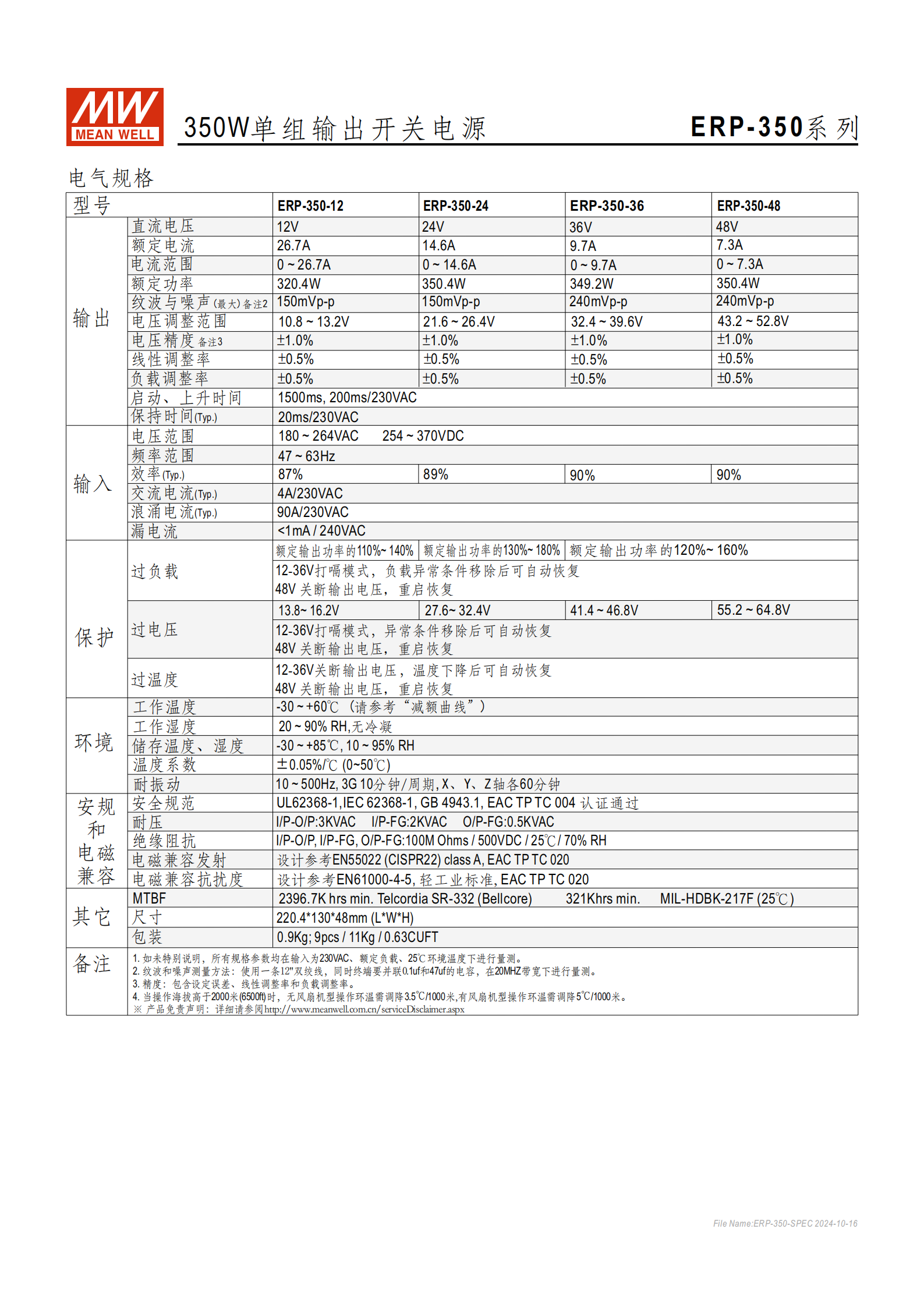

三、關鍵電氣規格（核心參數匯總）
| 類別 | 具體參數 | ERP-350-12 | ERP-350-24 | ERP-350-36 | ERP-350-48 |
|---|---|---|---|---|---|
| 輸出 | 直流電壓 | 12V | 24V | 36V | 48V |
| 額定電流 | 26.7A | 14.6A | 9.7A | 7.3A | |
| 額定功率 | 320.4W | 350.4W | 349.2W | 350.4W | |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 240mVp-p | 240mVp-p | |
| 電壓調整范圍 | 10.8~13.2V | 21.6~26.4V | 32.4~39.6V | 43.2~52.8V | |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 負載調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 輸入 | 電壓范圍 | 180~264VAC、254~370VDC | 同左 | 同左 | 同左 |
| 頻率范圍 | 47~63Hz | 同左 | 同左 | 同左 | |
| 效率（典型） | 87% | 89% | 90% | 90% | |
| 交流電流（典型） | 4A/230VAC | 同左 | 同左 | 同左 | |
| 浪涌電流（典型） | 90A/230VAC | 同左 | 同左 | 同左 | |
| 漏電流 | <1mA/240VAC | 同左 | 同左 | 同左 |
四、保護功能詳情
| 保護類型 | 觸發條件 | 響應方式 |
|---|---|---|
| 過負載保護 | 12-36V：110%~140% 額定輸出功率；48V：130%~180% 額定輸出功率 | 12-36V：打嗝模式，異常移除后自動恢復；48V：關斷輸出，重啟恢復 |
| 過電壓保護 | 12V：13.8~16.2V；24V：27.6~32.4V；36V：41.4~46.8V；48V：55.2~64.8V | 12-36V：打嗝模式，異常移除后自動恢復；48V：關斷輸出，重啟恢復 |
| 過溫度保護 | 溫度超出安全范圍 | 12-36V：關斷輸出，溫度下降后自動恢復；48V：關斷輸出，重啟恢復 |
| 短路保護 | 輸出短路 | 納入整體保護體系，按對應電壓規格的保護邏輯響應 |
五、環境與物理特性
工作環境：

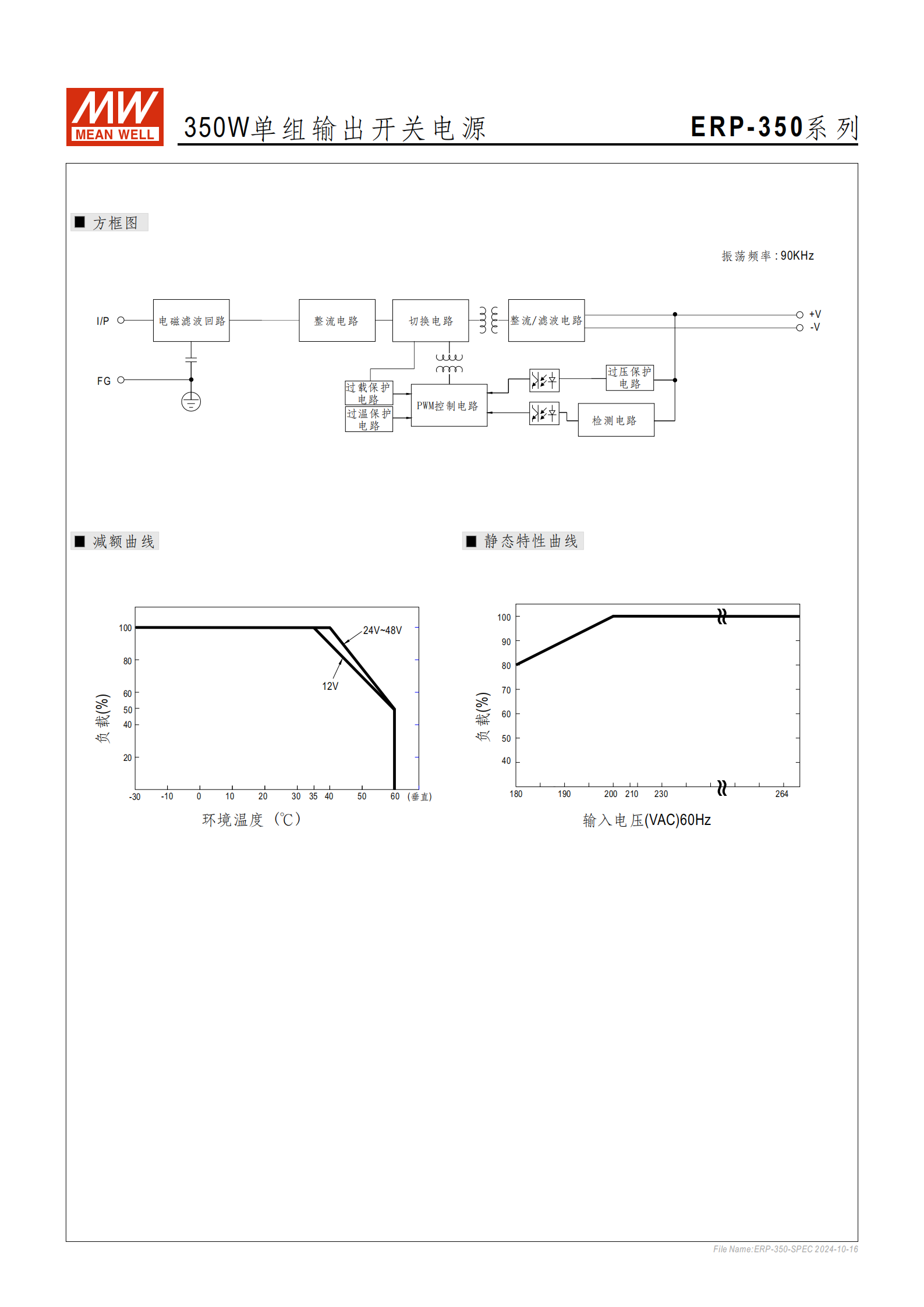

工作溫度：-30~+60℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-30~+85℃，儲存濕度：10~95% RH
溫度系數：±0.05%/℃（0~50℃）
耐振動：10~500Hz，3G，X、Y、Z 軸各 60 分鐘 / 周期

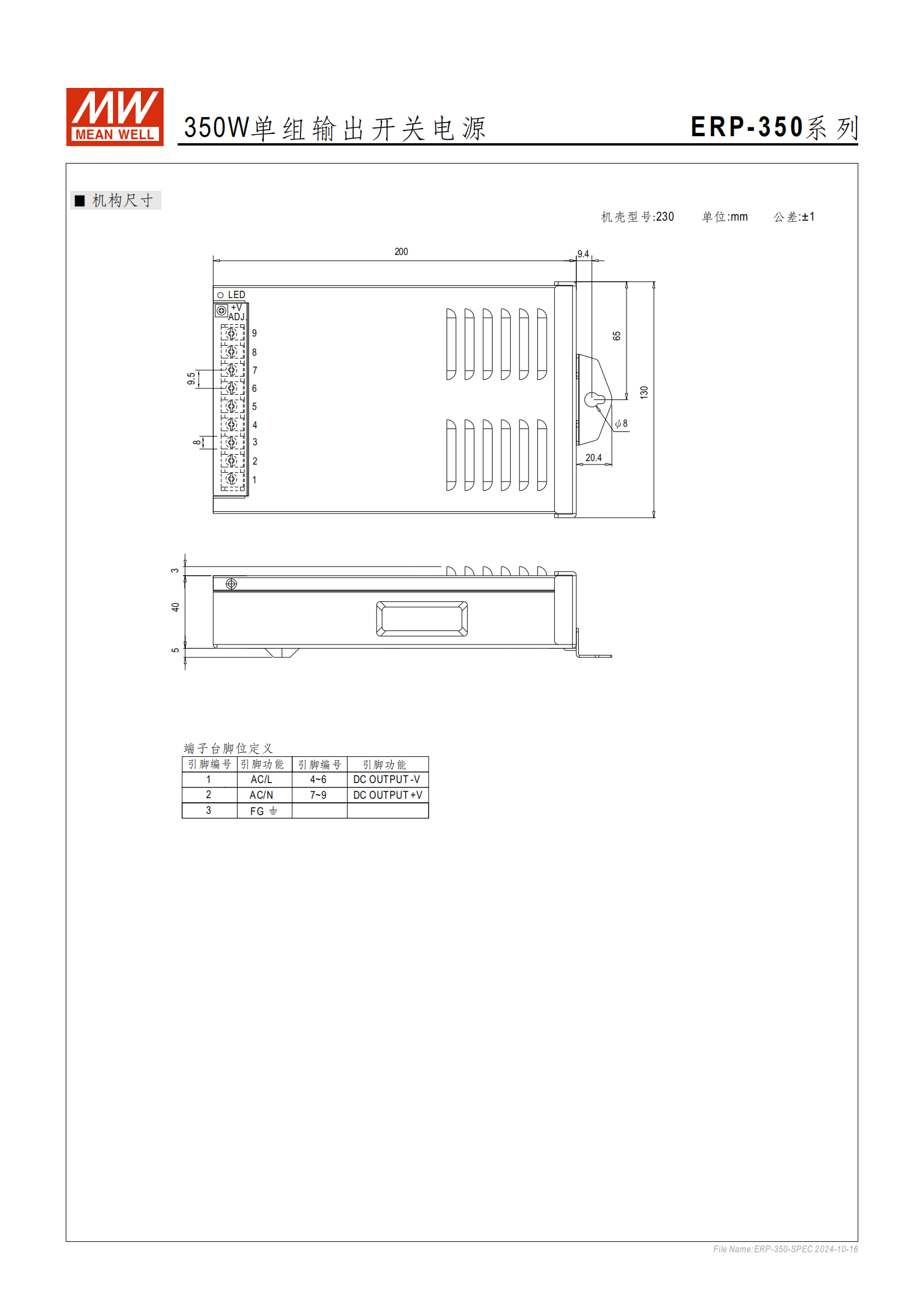

物理規格：
尺寸（LWH）：220.413048mm（公差 ±1mm）
單臺重量：0.9Kg
包裝規格：9 臺 / 箱，每箱 11Kg，體積 0.63CUFT

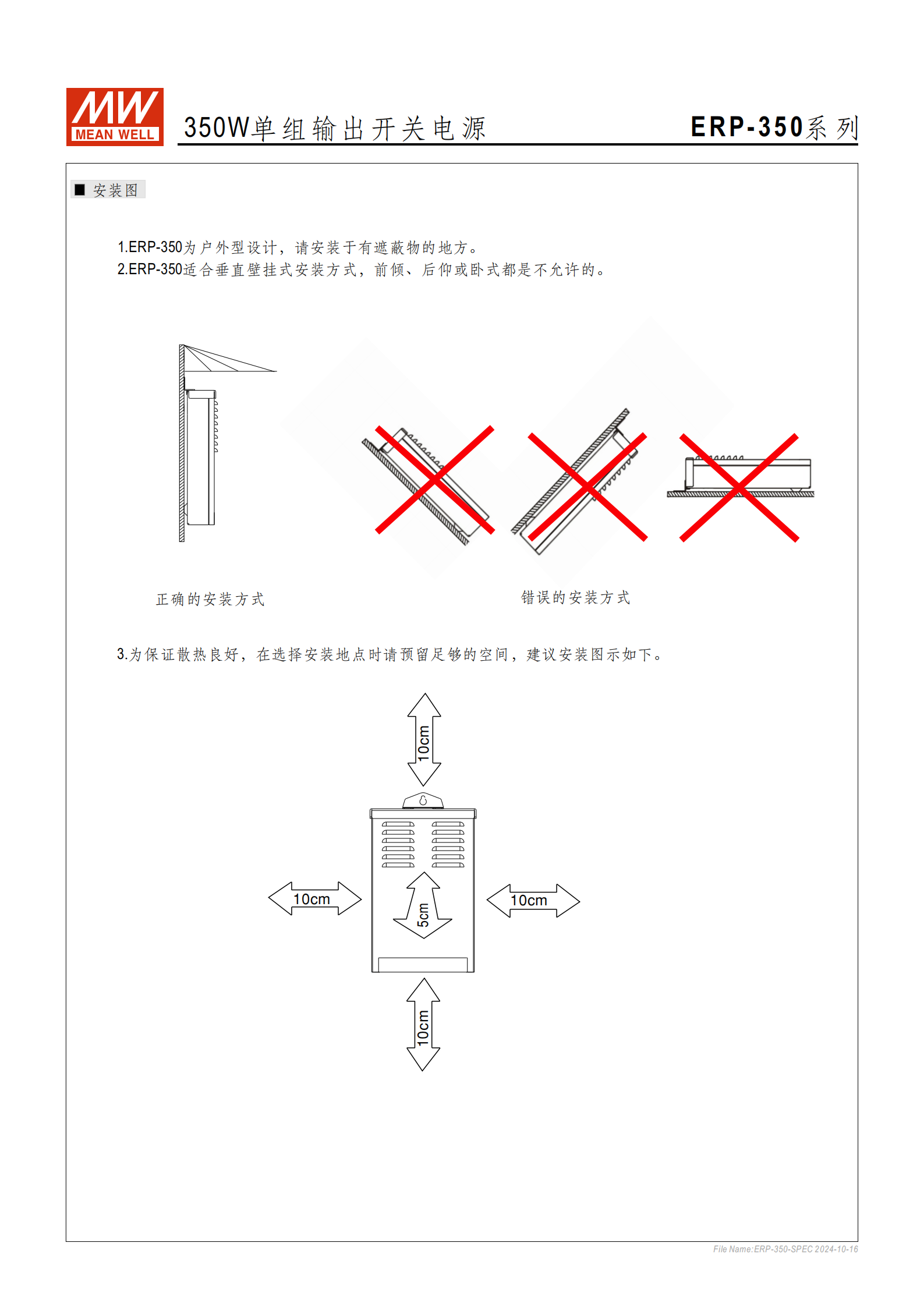

六、安裝要求
安裝場景：戶外型設計，需安裝于有遮蔽物的位置
安裝方式：僅允許垂直壁掛式安裝，禁止前傾、后仰或臥式安裝
散熱要求：安裝地點需預留足夠空間，保證散熱良好
七、安規與電磁兼容
安全規范：通過 UL62368-1、IEC 62368-1、GB 4943.1、EAC TP TC 004 認證
耐壓標準：輸入 - 輸出（I/P-O/P）：3KVAC；輸入 - 機殼（I/P-FG）：2KVAC；輸出 - 機殼（O/P-FG）：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
電磁兼容：
發射：設計參考 EN55022（CISPR22）class A、EAC TP TC 020
抗擾度：設計參考 EN61000-4-5（輕工業標準）、EAC TP TC 020
八、其他關鍵信息
啟動與上升時間：1500ms（啟動）、200ms/230VAC（上升）
輸入保持時間：20ms/230VAC（典型值）
MTBF（平均無故障時間）：最小 2396.7K hrs（Telcordia SR-332 標準）；最小 321K hrs（MIL-HDBK-217F 標準，25℃）
4. 關鍵問題及答案
問題 1：ERP-350 系列開關電源的輸出電壓規格有哪些，對應的額定電流和核心電氣性能（精度、調整率）如何？
答案：該系列提供四種輸出電壓規格，具體參數如下：
| 型號 | 輸出電壓 | 額定電流 | 電壓精度 | 線性調整率 | 負載調整率 |
|---|---|---|---|---|---|
| ERP-350-12 | 12V | 26.7A | ±1.0% | ±0.5% | ±0.5% |
| ERP-350-24 | 24V | 14.6A | ±1.0% | ±0.5% | ±0.5% |
| ERP-350-36 | 36V | 9.7A | ±1.0% | ±0.5% | ±0.5% |
| ERP-350-48 | 48V | 7.3A | ±1.0% | ±0.5% | ±0.5% |
| 核心電氣性能統一，電壓精度均為 ±1.0%，線性調整率和負載調整率均為 ±0.5%，輸出穩定性強。 |
問題 2：ERP-350 系列的防護設計、安裝要求及適用場景是什么，如何匹配戶外使用需求？
答案：
防護設計：采用鋁制外殼 + 內部灌半膠設計，具備防雨防塵功能，可承受 300VAC 浪涌輸入 5 秒，適配戶外復雜環境；
安裝要求：戶外型設計需安裝于有遮蔽物處，僅支持垂直壁掛式安裝（禁止前傾、后仰、臥式），且需預留足夠散熱空間；
適用場景：LED 燈帶照明、LED 發光字幕、LED 顯示屏照明等戶外照明設備；
戶外適配邏輯：防雨防塵的灌膠設計抵御戶外水汽、灰塵，寬交流輸入范圍（180~264VAC）適應電網波動，完整的過溫、過負載等保護功能應對戶外惡劣工況，垂直安裝與自然風冷結合保障散熱可靠性，滿足戶外長期穩定運行需求。
問題 3：ERP-350 系列的過負載、過電壓、過溫度保護機制有何差異，不同電壓規格的響應方式是否一致？
答案：該系列保護機制按電壓規格分為兩類（12-36V 規格與 48V 規格），差異如下：
| 保護類型 | 12-36V 規格響應方式 | 48V 規格響應方式 |
|---|---|---|
| 過負載保護 | 打嗝模式，負載異常移除后自動恢復 | 關斷輸出電壓，需重啟恢復 |
| 過電壓保護 | 打嗝模式，異常條件移除后自動恢復 | 關斷輸出電壓，需重啟恢復 |
| 過溫度保護 | 關斷輸出電壓，溫度下降后自動恢復 | 關斷輸出電壓，需重啟恢復 |
| 整體差異：12-36V 規格的過負載、過電壓保護支持 “異常移除后自動恢復”，過溫度保護支持 “溫度下降后自動恢復”；48V 規格所有保護均為 “關斷輸出，需重啟恢復”，主要是為了適配不同電壓場景下的負載特性與安全需求。 |
