MEAN WELL ERP-200 系列是一款200W 單組輸出封閉型開關電源，采用鋁制外殼及灌半膠防雨設計，交流輸入范圍180~264VAC（可承受 300VAC 浪涌 5 秒），提供12V/24V兩種輸出規格，額定電流分別為16.8A/8.33A，具備短路、過負載、過電壓、過溫度完整保護功能，工作溫度范圍 **-30~+60℃，通過多項安規認證，適用于戶外 LED 燈帶、發光字幕、顯示屏等場景，享有3 年保固 **，兼具低成本與高可靠度。

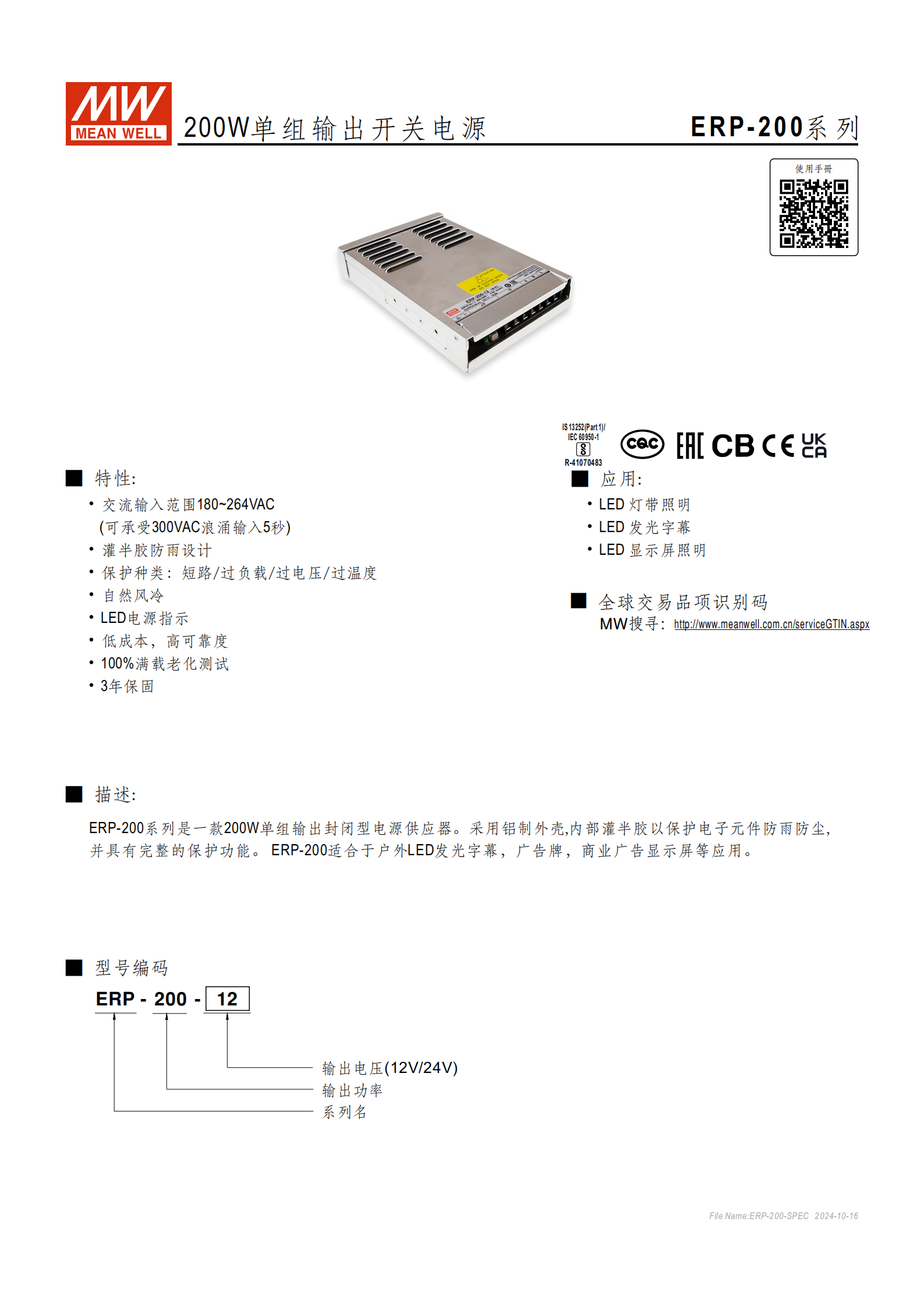

一、產品核心概況
品牌與系列：MEAN WELL（明緯）ERP-200 系列
產品類型：200W 單組輸出封閉型開關電源
核心設計：鋁制外殼 + 內部灌半膠，防雨防塵；自然風冷，LED 電源指示
品質保障：100% 滿載老化測試，3 年保固
核心優勢：低成本、高可靠度，適配戶外惡劣環境
適用場景：LED 燈帶照明、LED 發光字幕、LED 顯示屏照明等戶外 LED 應用
二、型號編碼規則
| 編碼組成 | 含義 | 可選規格 |
|---|---|---|
| ERP-200-XX | 系列名 + 輸出功率 + 輸出電壓 | XX=12（12V 輸出）、XX=24（24V 輸出） |

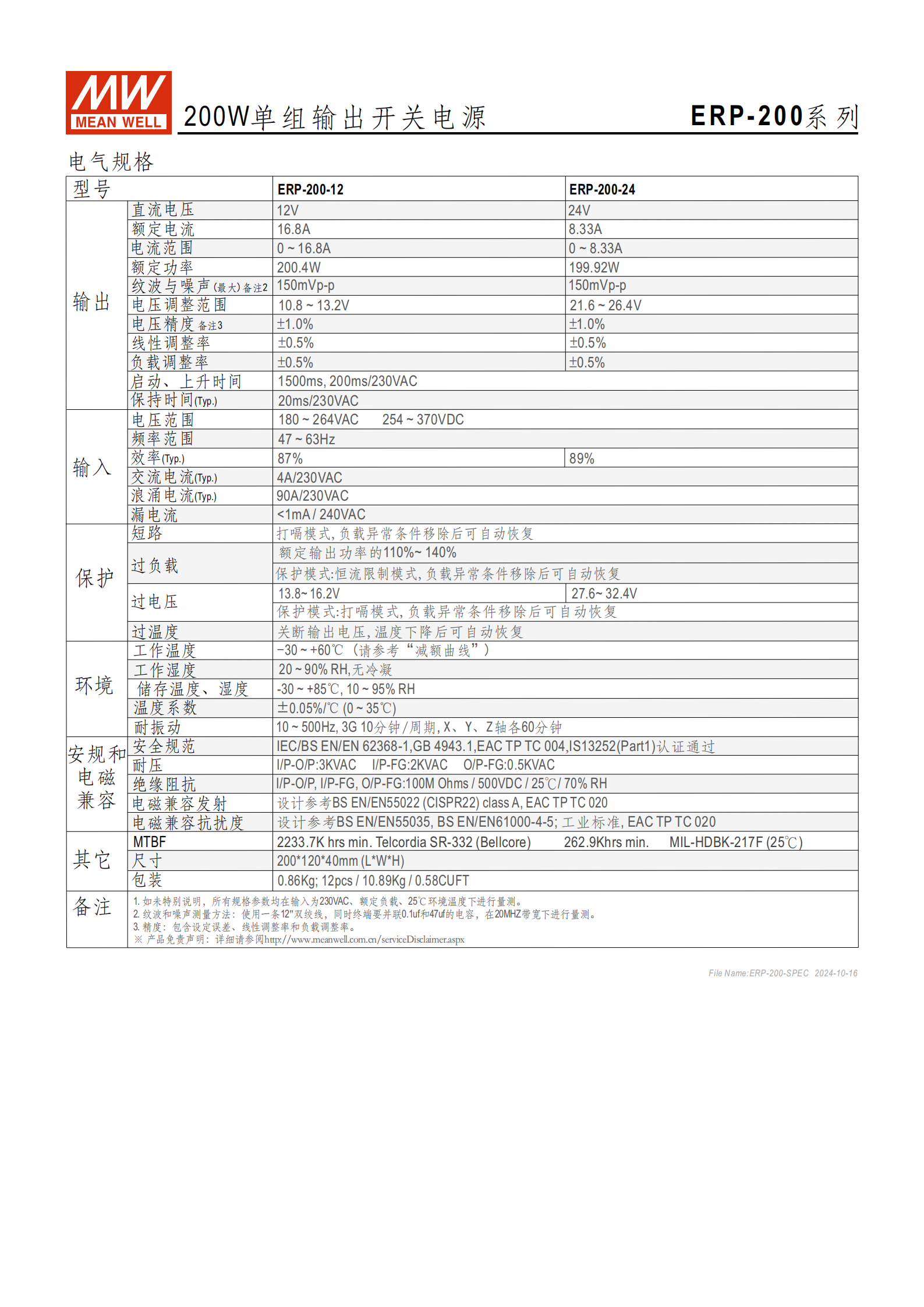

三、關鍵電氣規格
（1）輸出參數
| 參數 | ERP-200-12 | ERP-200-24 | 備注 |
|---|---|---|---|
| 直流電壓 | 12V | 24V | 調整范圍：10.8~13.2V / 21.6~26.4V |
| 額定電流 | 16.8A | 8.33A | 電流范圍：0~ 額定值 |
| 額定功率 | 200.4W | 199.92W | 接近 200W 設計目標 |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 20MHz 帶寬下測量（配特定電容） |
| 電壓精度 | ±1.0% | ±1.0% | 含設定誤差、線性調整率、負載調整率 |
| 線性調整率 | ±0.5% | ±0.5% | - |
| 負載調整率 | ±0.5% | ±0.5% | - |
| 啟動 / 上升時間 | 1500ms / 200ms（230VAC） | - | 統一規格 |
（2）輸入?yún)?shù)
| 參數 | 規格 |
|---|---|
| 電壓范圍 | 180~264VAC；254~370VDC |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | 87%-89% |
| 交流電流（Typ.） | 4A/230VAC |
| 浪涌電流（Typ.） | 90A/230VAC |
| 漏電流 | <1mA / 240VAC |
| 保持時間（Typ.） | 20ms/230VAC |
（3）保護功能
| 保護類型 | 規格 | 恢復方式 |
|---|---|---|
| 短路保護 | 打嗝模式 | 負載異常移除后自動恢復 |
| 過負載保護 | 恒流限制模式，觸發閾值為額定輸出功率的 110%~140% | 負載異常移除后自動恢復 |
| 過電壓保護 | 13.8~16.2V（12V 型）；27.6~32.4V（24V 型） | 打嗝模式，負載異常移除后自動恢復 |
| 過溫度保護 | 關斷輸出電壓 | 溫度下降后自動恢復 |
四、環境與物理特性
（1）環境參數

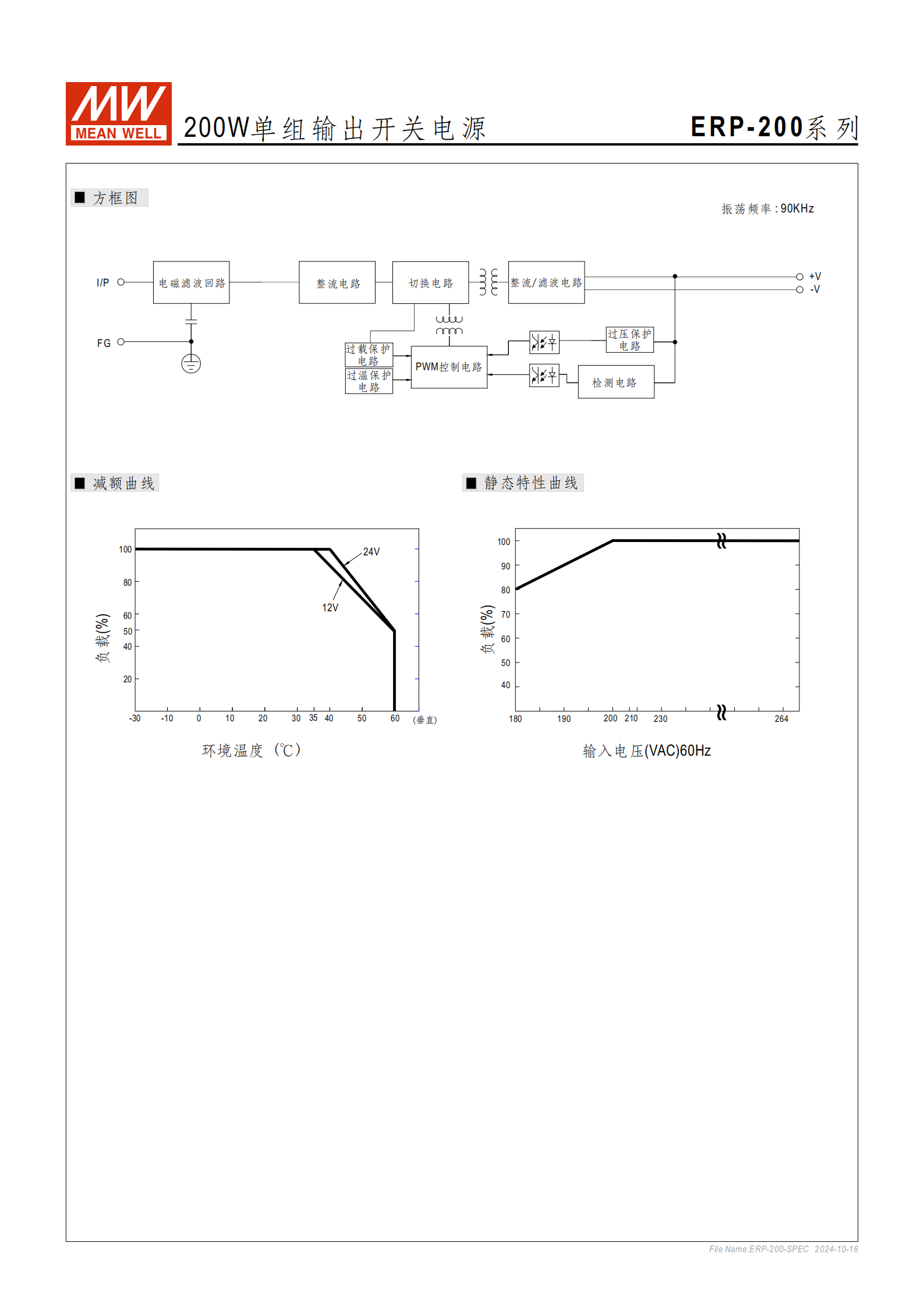

工作溫度：-30~+60℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-30~+85℃；儲存濕度：10~95% RH
溫度系數：±0.05%/℃（0~35℃）
耐振動：10~500Hz，3G 加速度，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

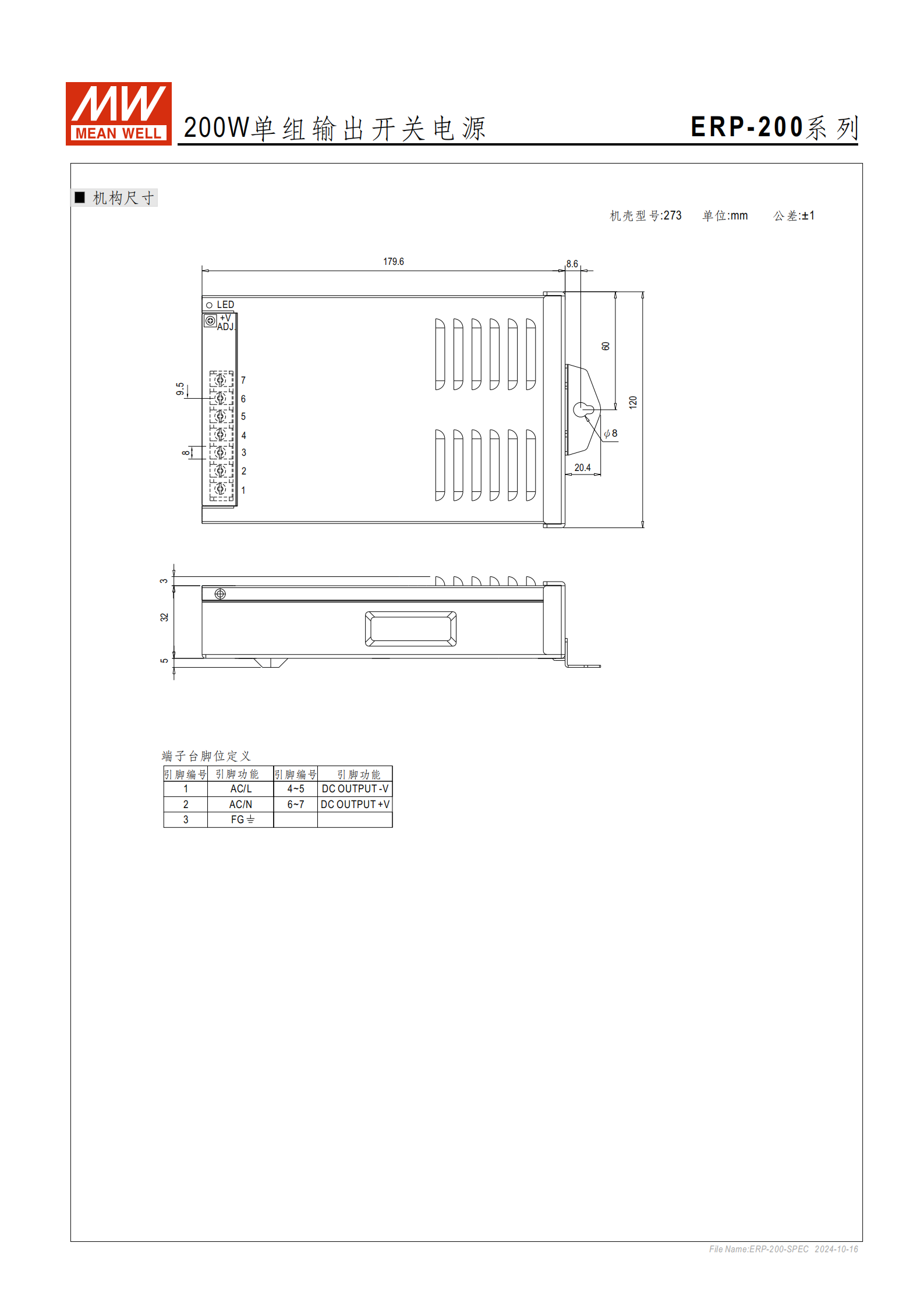

（2）物理參數
尺寸：20012040mm（長寬高）
單臺重量：0.86Kg
包裝規格：12 臺 / 箱，每箱重量 10.89Kg，體積 0.58CUFT
五、安規與電磁兼容
安全規范：通過 IEC/BS EN/EN 62368-1、GB 4943.1、EAC TP TC 004、IS 13252 (Part1) 認證
耐壓性能：I/P-O/P（輸入 - 輸出）：3KVAC；I/P-FG（輸入 - 機殼地）：2KVAC；O/P-FG（輸出 - 機殼地）：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100M Ohms（500VDC、25℃、70% RH 條件下）
電磁兼容：
發射：設計參考 BS EN/EN55022（CISPR22）Class A、EAC TP TC 020
抗擾度：設計參考 BS EN/EN55035、BS EN/EN61000-4-5（工業標準）、EAC TP TC 020
六、可靠性與安裝要求
平均無故障時間（MTBF）：
Telcordia SR-332（Bellcore）標準：≥2233.7K hrs（min.）
MIL-HDBK-217F 標準（25℃）：≥262.9K hrs（min.）

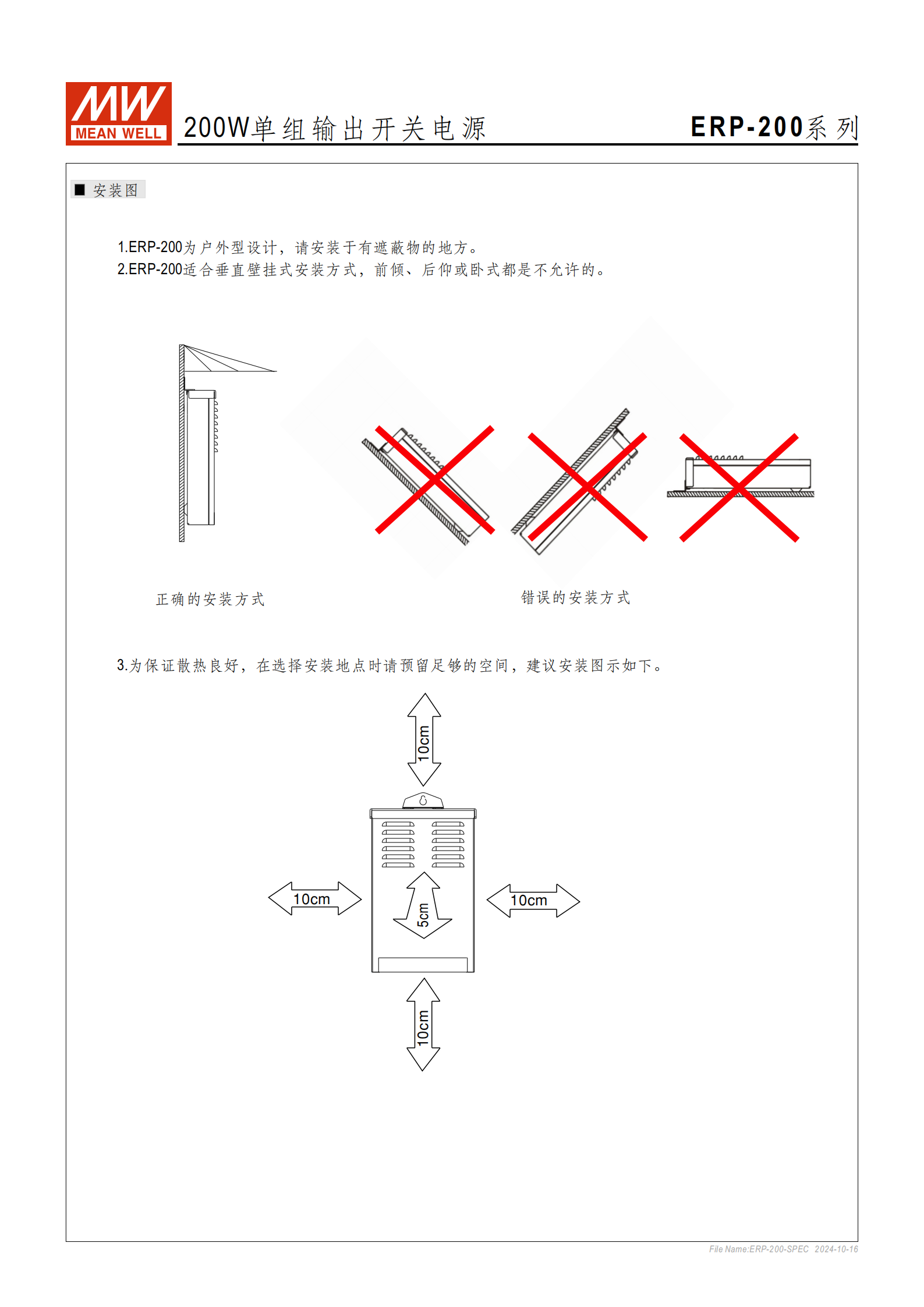

安裝要求：
戶外型設計，需安裝于有遮蔽物的位置
僅允許垂直壁掛式安裝，禁止前傾、后仰或臥式安裝
需預留足夠散熱空間（參考安裝圖示）
4. 關鍵問題
問題 1：ERP-200 系列電源的核心防護性能的是什么？適用于哪些特殊環境場景？
答案：核心防護性能包括兩方面：① 環境防護：鋁制外殼 + 內部灌半膠設計，防雨防塵，適配 20~90% RH（無冷凝）的潮濕環境，工作溫度范圍覆蓋 - 30~+60℃，可耐受 10~500Hz、3G 的振動；② 電氣防護：具備短路、過負載（110%-140% 額定功率）、過電壓（13.8~16.2V/27.6~32.4V）、過溫度四重保護，且均支持異常解除后自動恢復。適用場景為戶外 LED 相關設備，如 LED 燈帶照明、LED 發光字幕、商業廣告顯示屏等。
問題 2：ERP-200-12 和 ERP-200-24 兩款型號的核心輸出參數差異是什么？實際應用中如何選型？
答案：核心輸出參數差異如下表：
| 參數 | ERP-200-12 | ERP-200-24 |
|---|---|---|
| 輸出電壓 | 12V（調整范圍 10.8~13.2V） | 24V（調整范圍 21.6~26.4V） |
| 額定電流 | 16.8A | 8.33A |
| 額定功率 | 200.4W | 199.92W |
| 過電壓保護閾值 | 13.8~16.2V | 27.6~32.4V |
| 選型邏輯：根據負載設備的額定電壓匹配（12V 負載選 ERP-200-12，24V 負載選 ERP-200-24），同時確保負載總電流不超過對應型號的額定電流（16.8A/8.33A），總功率不超過 200W。 |
問題 3：ERP-200 系列電源的安裝和電氣連接有哪些關鍵注意事項？
答案：① 安裝要求：僅支持垂直壁掛式安裝，禁止前傾、后仰或臥式安裝；需安裝在有遮蔽物的戶外位置，且預留足夠散熱空間，避免影響自然風冷效果；② 電氣連接：輸入需匹配 180~264VAC 交流電源（頻率 47~63Hz），避免超出電壓范圍導致?lián)p壞；端子臺腳位需正確對應（AC/L、AC/N 接交流輸入，DC OUTPUT +V/-V 接負載，F(xiàn)G 接機殼地）；③ 特殊注意：避免在 300VAC 以上浪涌電壓環境下長期使用（僅可承受 300VAC 浪涌 5 秒）；漏電流 < 1mA/240VAC，需確保接地良好以保障安全。
