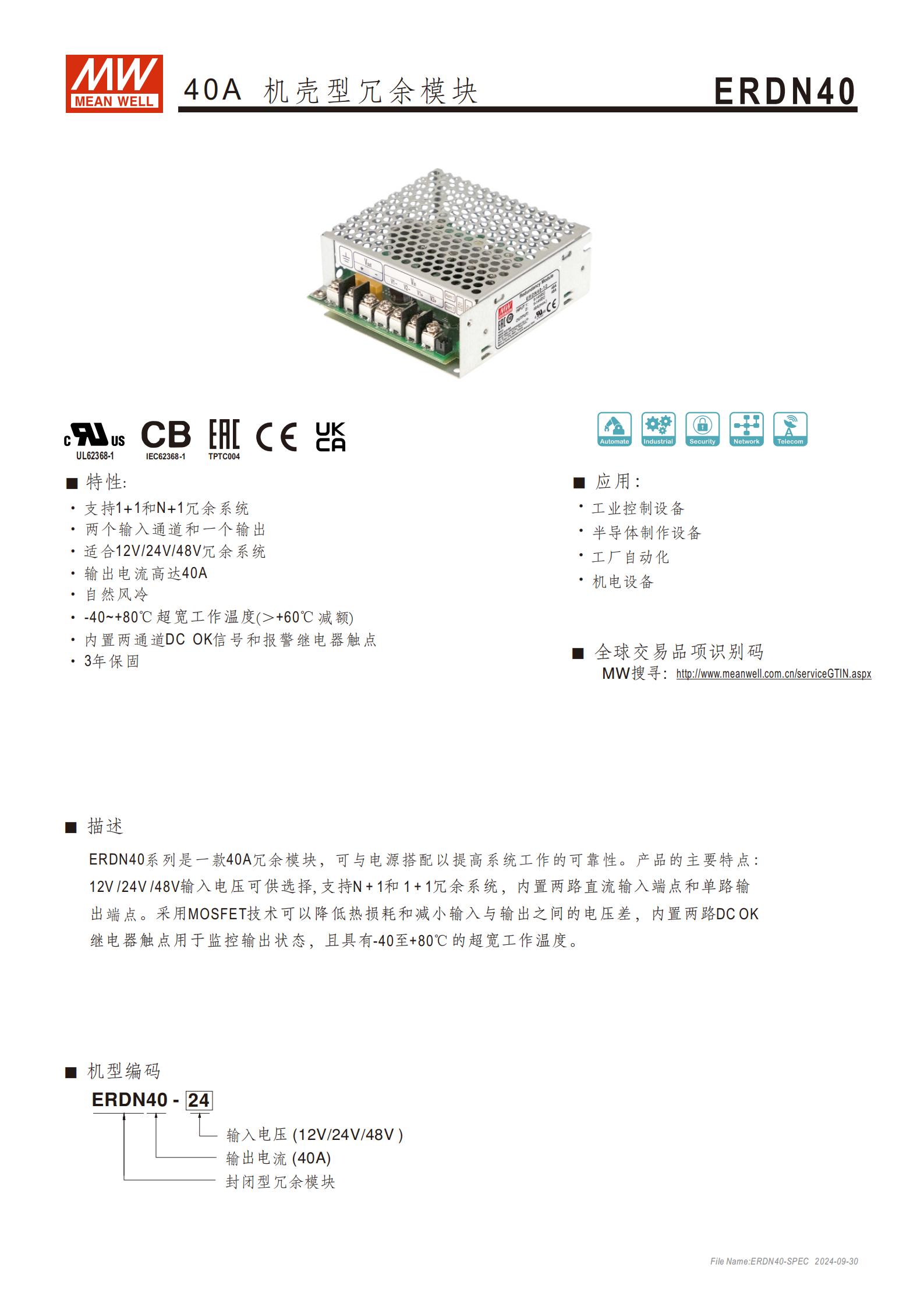

ERDN40是一款 40A 機殼型冗余模塊，支持 1+1 和 N+1 冗余系統，適配 12V/24V/48V 輸入電壓，輸出電流高達 40A（峰值 60A/5Sec），采用 MOSFET 技術、自然風冷設計，工作溫度范圍 - 40~+80℃（>60℃需減額），內置兩路 DC OK 信號和報警繼電器觸點，通過多項安全與 EMC 認證，適用于工業控制、半導體制作等場景，提供 3 年保固。
一、產品概述
產品名稱：40A 機殼型冗余模塊（型號：ERDN40）
核心定位：與電源搭配提升系統可靠性，支持 1+1 和 N+1 冗余系統
關鍵技術：采用 MOSFET 技術，降低熱損耗和輸入輸出電壓差
保固期限：3 年
適用場景：工業控制設備、半導體制作設備、工廠自動化、機電設備
二、電氣規格詳情

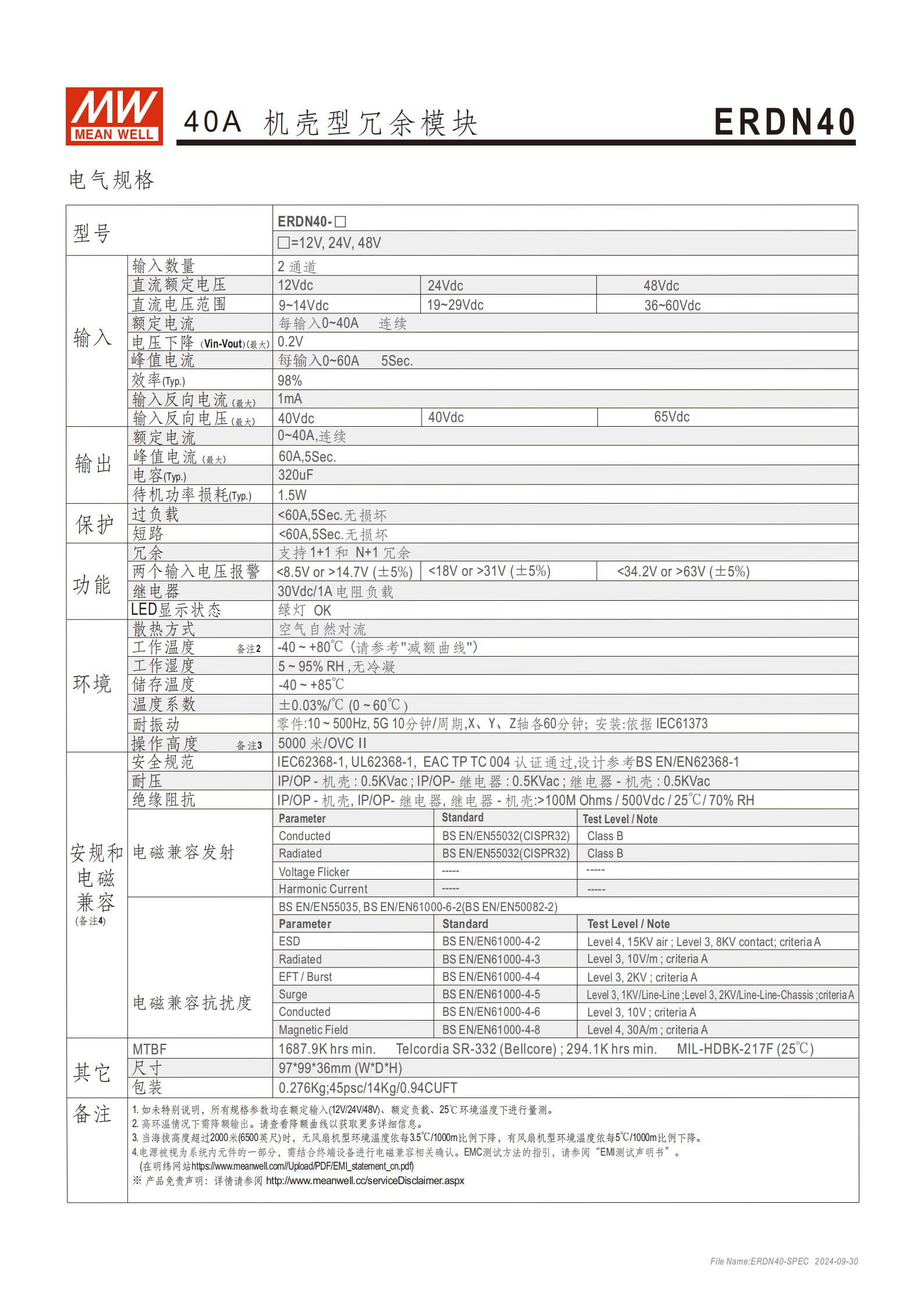

| 類別 | 關鍵參數 |
|---|---|
| 輸入?yún)?shù) | 輸入通道：2 個；額定電流：每輸入 0~40A（連續）；峰值電流：每輸入 0~60A（5Sec）；電壓范圍：12V 型 9~14Vdc、24V 型 19~29Vdc、48V 型 36~60Vdc |
| 輸出參數 | 額定電流：0~40A（連續）；峰值電流：60A（5Sec，無損壞）；電壓下降（Vin-Vout）：最大 0.2V；輸出電容：320uF |
| 保護功能 | 過負載保護：<60A/5Sec 無損壞；短路保護：支持；輸入反向電流：最大 1mA；輸入反向電壓：12V/24V 型 40Vdc、48V 型 65Vdc |
| 其他電氣特性 | 效率（Typ.）：98%；待機功率損耗（Typ.）：1.5W；溫度系數：±0.03%/℃（0~60℃） |
三、功能與監控

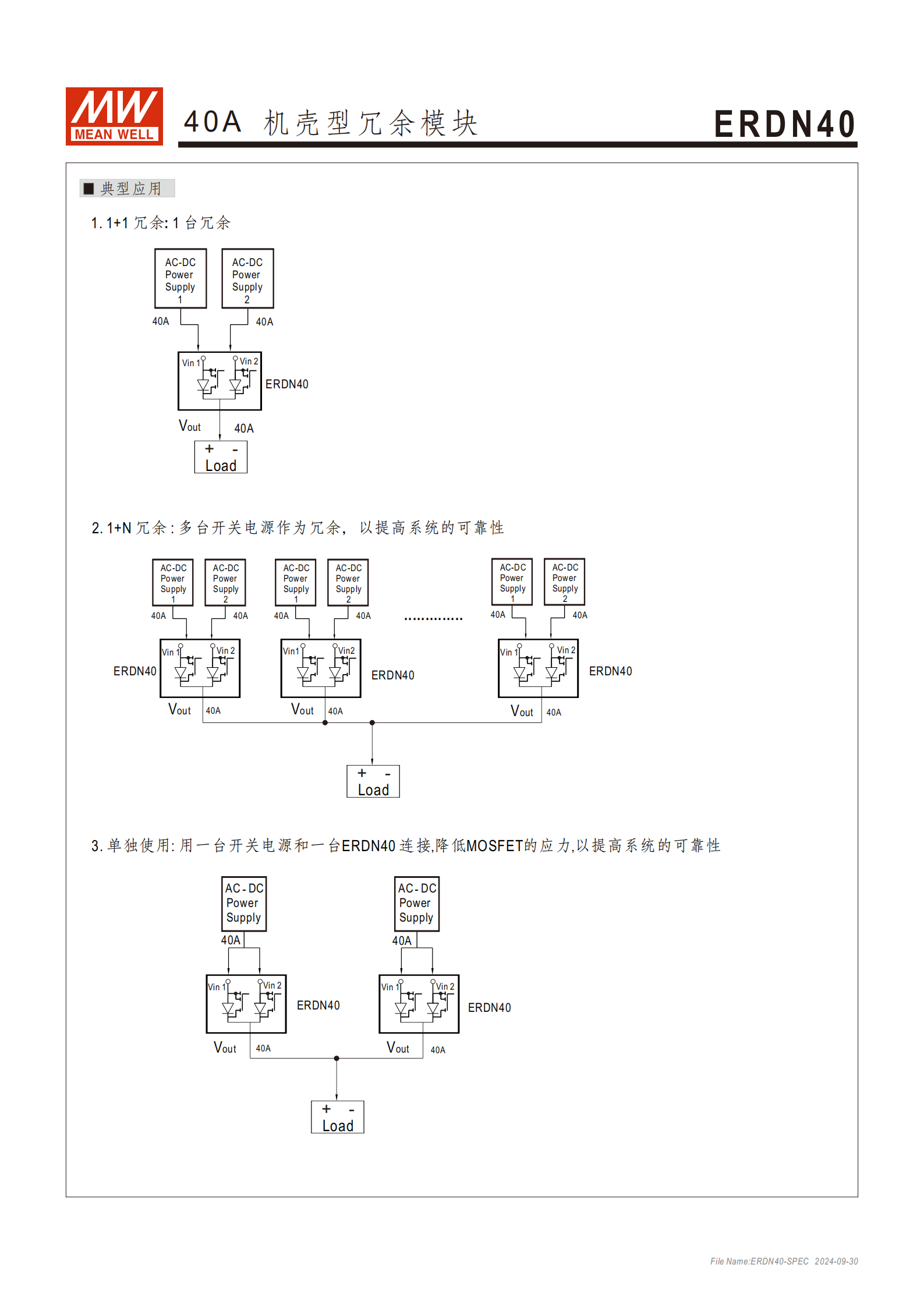

冗余功能：支持 1+1 和 N+1 冗余配置
報警功能：兩個輸入電壓報警（12V 型 <8.5V 或> 14.7V、24V 型 < 18V 或 > 31V、48V 型 < 34.2V 或 > 63V，均 ±5%）

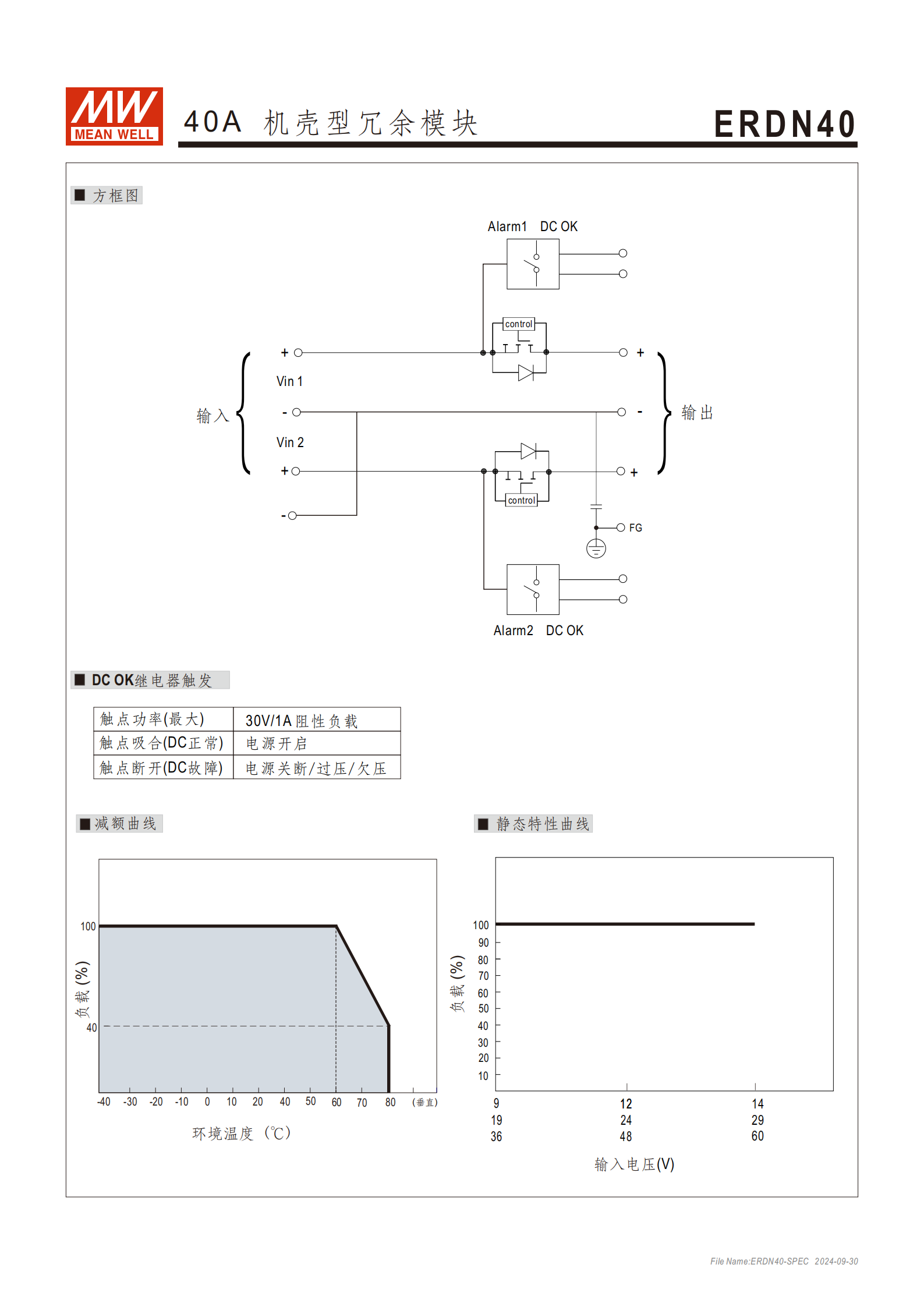

繼電器：30Vdc/1A 電阻負載，內置兩路 DC OK 繼電器觸點
狀態顯示：LED 綠燈顯示 OK 狀態
四、環境與物理特性
工作環境：
工作溫度：-40~+80℃（>60℃需參考減額曲線降額）
工作濕度：5~95% RH，無冷凝
操作高度：最高 5000 米（OVC II），海拔超 2000 米需按規則降額環境溫度
儲存條件：儲存溫度 - 40~+85℃
物理尺寸：979936mm（WDH），重量 0.276Kg
散熱方式：空氣自然對流
耐振動：零件 10~500Hz、5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；安裝依據 IEC61373
五、認證與安全規范
安全認證：UL62368-1、IEC62368-1、EAC TP TC 004，設計參考 BS EN/EN62368-1
耐壓等級：IP/OP - 機殼、IP/OP - 繼電器、繼電器 - 機殼均為 0.5KVac
絕緣阻抗：IP/OP - 機殼、IP/OP - 繼電器、繼電器 - 機殼均 > 100M Ohms（500Vdc/25℃/70% RH）
電磁兼容（EMC）：
發射：EN55032（CISPR32）Class B（傳導 + 輻射）
抗擾度：EN61000 系列（ESD Level 4、EFT Level 3 等，均滿足 criteria A）
六、安裝與包裝

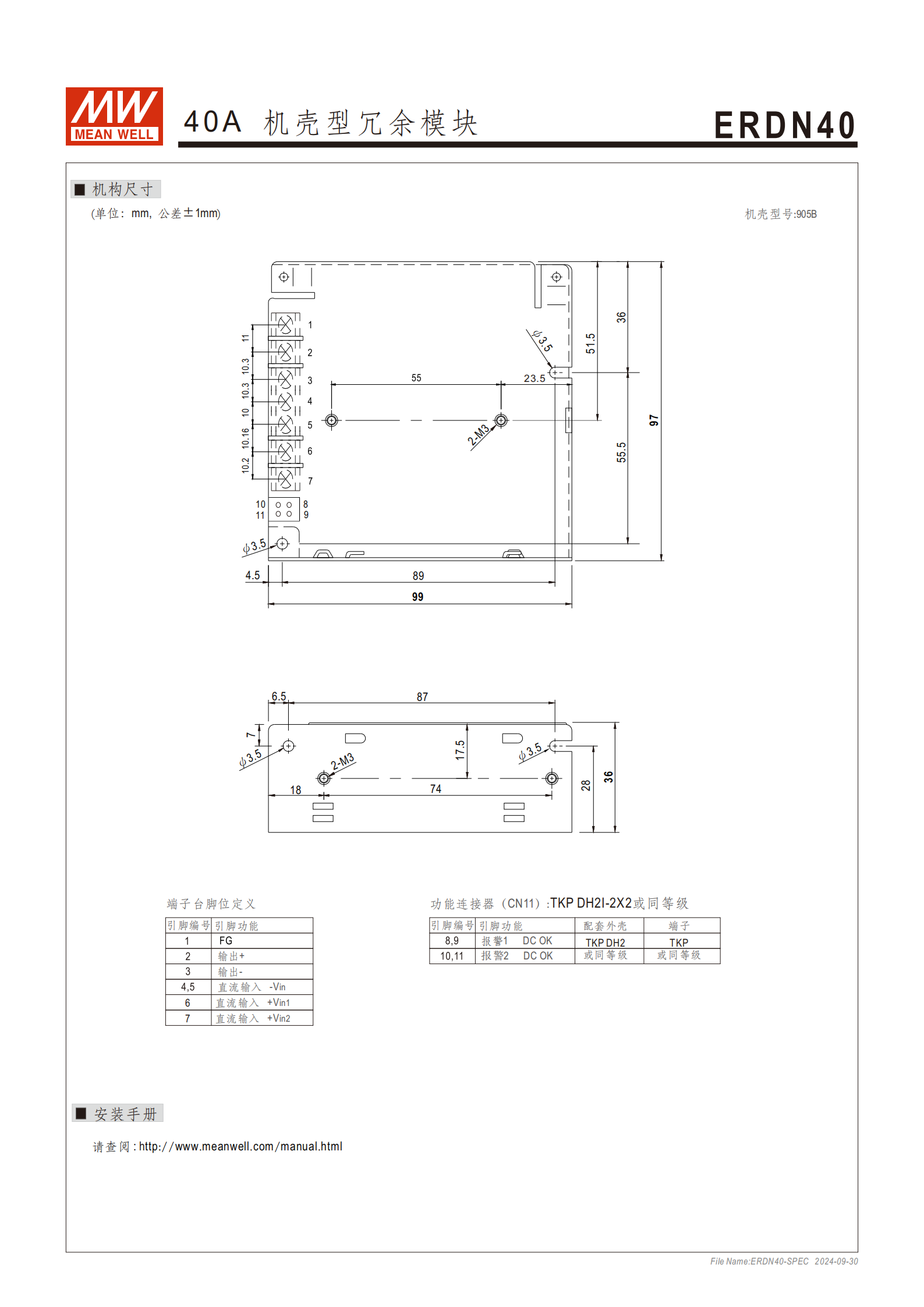

安裝相關：機構尺寸參考機殼型號 905B（公差 ±1mm），端子臺腳位含輸出 ±、輸入 ±V in1/2，功能連接器 CN11 適配 TKP DH2I-2X2 及同等級配件
包裝規格：45psc/14Kg/0.94CUFT
MTBF：Telcordia SR-332 標準下最小 1687.9K hrs；MIL-HDBK-217F（25℃）標準下最小 294.1K hrs
4. 關鍵問題
問題 1：ERDN40 冗余模塊的核心電氣性能參數（輸入輸出、保護功能）是什么？
答案：輸入方面，支持 2 通道輸入，額定電流 0~40A / 通道，峰值電流 0~60A / 通道（持續 5 秒），適配 12V（9~14Vdc）、24V（19~29Vdc）、48V（36~60Vdc）三種電壓；輸出方面，額定電流 0~40A，峰值電流 60A（5 秒無損壞），輸入輸出最大電壓差 0.2V；保護功能包含過負載和短路保護，均能在 < 60A/5 秒的情況下無損壞，同時具備輸入反向電流（最大 1mA）和反向電壓保護（12V/24V 型 40Vdc、48V 型 65Vdc）。
問題 2：ERDN40 的工作環境限制及核心適配場景是什么，如何保障系統可靠性？
答案：工作環境限制：溫度范圍 - 40~+80℃（環境溫度 > 60℃需降額輸出），濕度 5~95% RH（無冷凝），最高操作海拔 5000 米（超 2000 米需按規則降額環境溫度）；核心適配場景為工業控制設備、半導體制作設備、工廠自動化、機電設備；可靠性保障措施包括：支持 1+1 和 N+1 冗余系統、采用 MOSFET 技術降低熱損耗與電壓差、內置兩路 DC OK 信號和報警繼電器觸點監控狀態、通過 UL62368-1 等多項安全與 EMC 認證、MTBF 最高達 1687.9K hrs，且提供 3 年保固。
問題 3：ERDN40 的物理尺寸、散熱方式及安裝相關關鍵信息有哪些？
答案：物理尺寸為 979936mm（WDH），重量 0.276Kg；散熱方式采用空氣自然對流（無需風扇）；安裝相關信息：機構尺寸參考機殼型號 905B（公差 ±1mm），端子臺腳位包含輸出 +、輸出 -、直流輸入 - V in、+V in1、+V in2，功能連接器 CN11 需適配 TKP DH2I-2X2 及同等級外殼（TKP DH2）和端子（TKP）；包裝規格為 45 個 / 箱，每箱 14Kg，體積 0.94 立方英尺。
