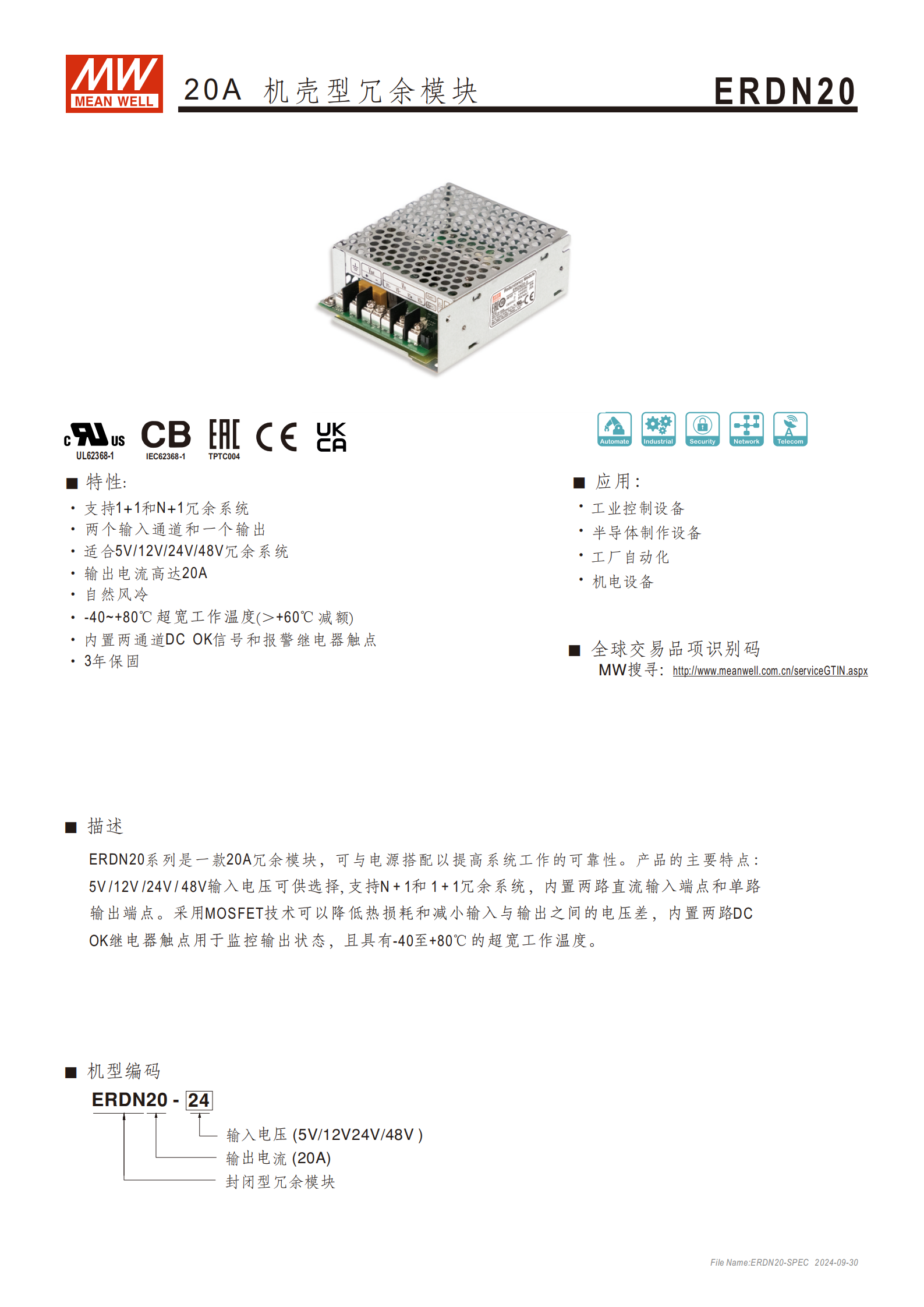

ERDN20是一款 20A 機殼型冗余模塊，支持 1+1 和 N+1 冗余系統，具備兩個輸入通道和一個輸出，適配 5V/12V/24V/48V 電壓，輸出電流高達 20A，采用自然風冷散熱，工作溫度范圍為 - 40~+80℃（+60℃以上需減額），內置兩通道 DC OK 信號和報警繼電器觸點，通過 IEC62368-1 等多項認證，擁有 3 年保固，廣泛應用于工業控制、半導體制作等領域，采用 MOSFET 技術可降低熱損耗和電壓差。
一、產品概述
產品名稱：20A 機殼型冗余模塊（型號：ERDN20）
核心定位：與電源搭配使用，提升系統工作可靠性
核心技術：采用 MOSFET 技術，可降低熱損耗和輸入與輸出之間的電壓差
保固期限：3 年
二、核心特性
| 特性類別 | 具體內容 |
|---|---|
| 冗余支持 | 支持 1+1 和 N+1 冗余系統 |
| 通道配置 | 兩個輸入通道、一個輸出通道 |
| 電壓適配 | 適配 5V/12V/24V/48V 冗余系統 |
| 輸出能力 | 輸出電流高達 20A（連續），峰值電流 20A（連續） |
| 散熱方式 | 自然風冷（空氣自然對流） |

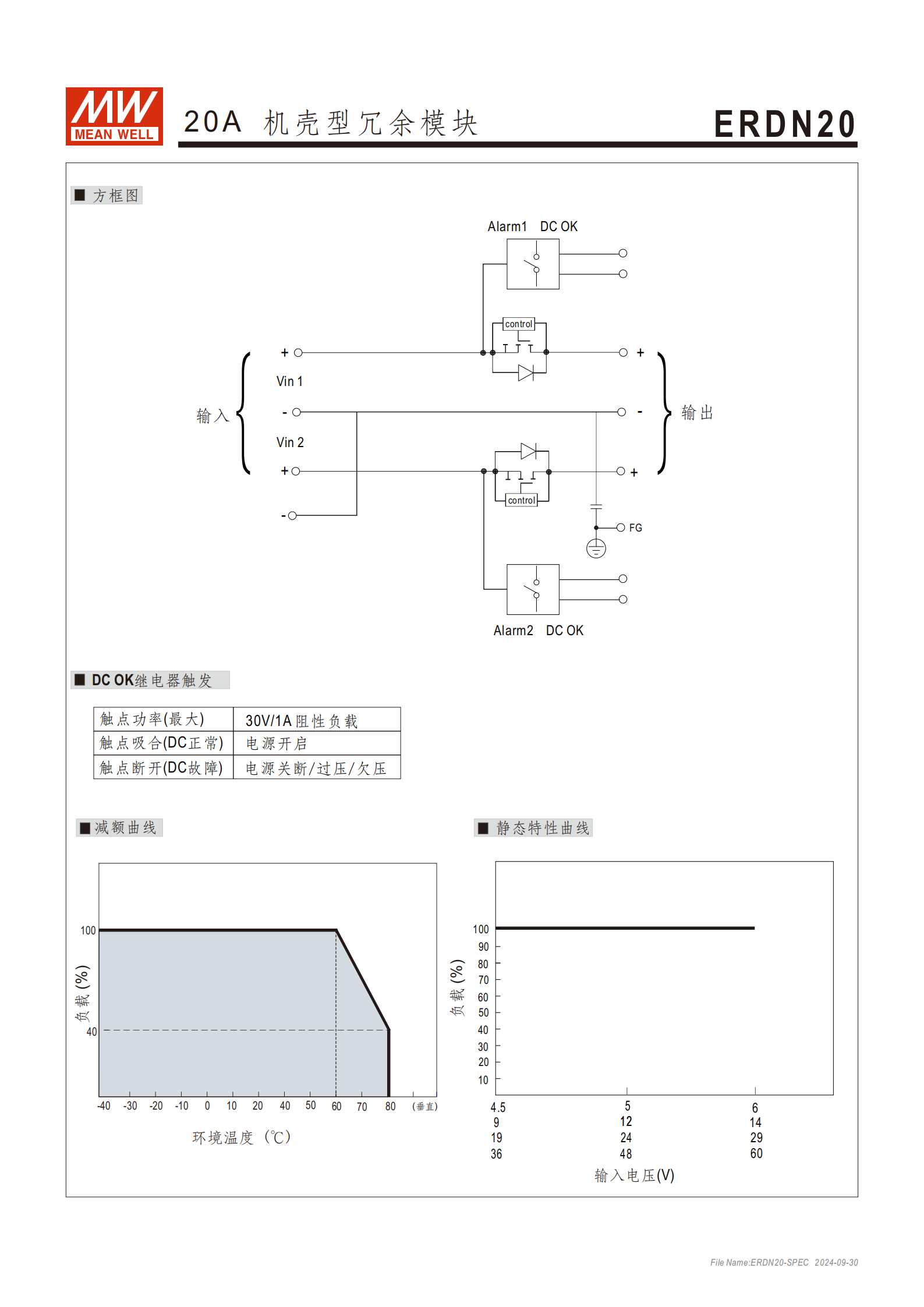

| 監控功能 | 內置兩通道 DC OK 信號、報警繼電器觸點 |
| 狀態顯示 | 綠燈顯示 OK 狀態 |

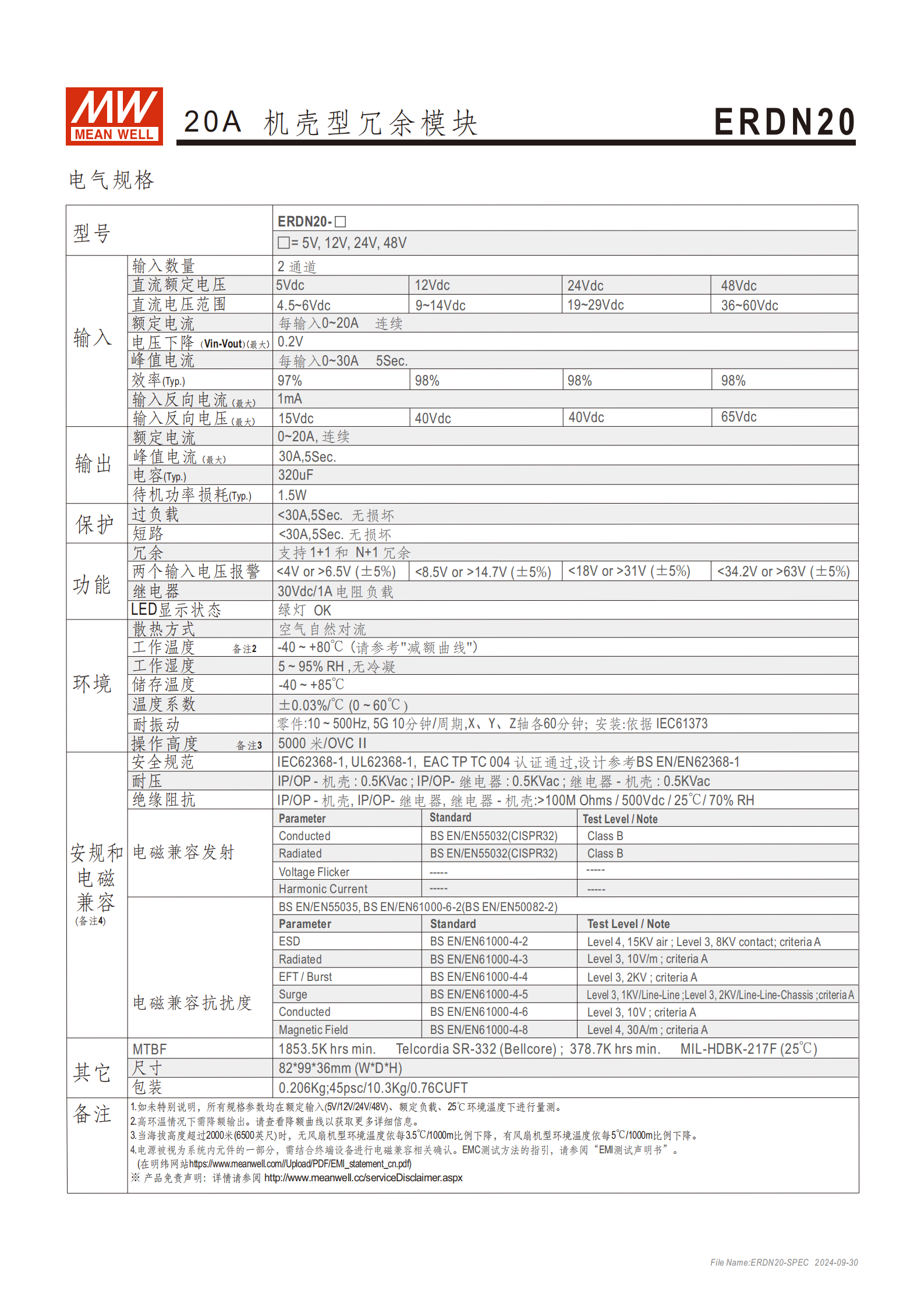

三、電氣規格詳情
| 規格類別 | 具體參數 |
|---|---|
| 輸入?yún)?shù) | 輸入數量：2 通道；額定電壓：5V/12V/24V/48Vdc；電壓范圍：5V 型為 4.5~6Vdc，48V 型為 36~60Vdc；額定電流：每輸入 0~20A（連續）；峰值電流：每輸入 0~30A（5Sec） |
| 輸出參數 | 電壓下降（Vin-Vout）：最大 0.2V |
| 效率與損耗 | 典型效率 98%；待機功率損耗典型值 1.5W；輸入反向電流最大 1mA |
| 保護特性 | 過載：<30A、5Sec 無損壞；短路：<30A、5Sec 無損壞 |
| 報警閾值 | 兩個輸入電壓報警：<4V 或> 6.5V（±5%），繼電器負載 30Vdc/1A |
四、環境與物理參數
| 類別 | 具體參數 |
|---|---|
| 工作環境 | 工作溫度：-40~+80℃（+60℃以上需減額，參考減額曲線）；工作濕度：5~95% RH（無冷凝）；儲存溫度：-40~+85℃；操作高度：5000 米 / OVC II |
| 物理尺寸 | 829936mm（WDH），公差 ±1mm |
| 耐振動 | 零件：10~500Hz、5G、10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；安裝：依據 IEC61373 |
| 溫度系數 | ±0.03%/°C（0~60℃） |
五、認證與規范
安全規范：通過 IEC62368-1、UL62368-1、EAC TPTC004 認證，設計參考 BS EN/EN62368-1
絕緣阻抗：IP/OP - 機殼：0.5KVac；IP/OP - 繼電器：0.5KVac；繼電器 - 機殼：0.5KVac
電磁兼容（EMC）：
發射：傳導發射符合 BS EN/EN55032（CISPR32）Class B；輻射發射符合 BS EN/EN55032（CISPR32）Class B；電壓閃爍等級 1
抗擾度：ESD（Level 4，15KV 空氣 / 8KV 接觸）、輻射抗擾（Level 3，10V/m）、EFT/Burst（Level 3，2KV）等，均滿足標準 criteria A
壽命指標：Telcordia SR-332（Bellcore）：最小 1853.5K 小時；MIL-HDBK-217F（25℃）：最小 378.7K 小時
六、應用領域
工業控制設備
半導體制作設備
工廠自動化
機電設備

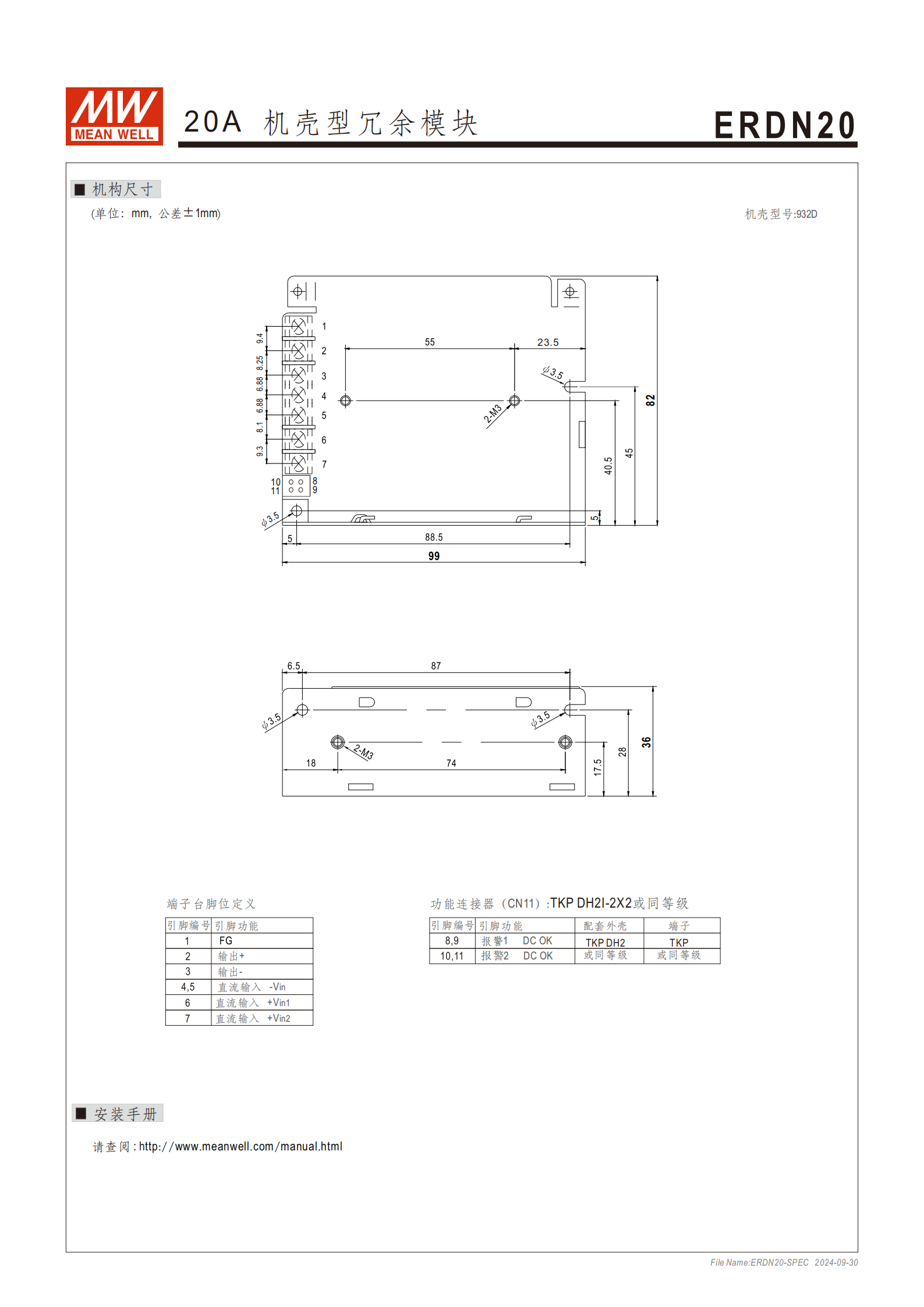

七、安裝與端子定義
端子臺腳位：1（FG）、2（輸出 +）、3（輸出 -）、4/5（直流輸入 - Vin）、6（直流輸入 + Vin1）、7（直流輸入 + Vin2）
功能連接器（CN11）：8/9（報警 1，DC OK）、10/11（報警 2，DC OK）；配套外殼 TKP DH2 或同等級，端子 TKP 或同等級
4. 關鍵問題

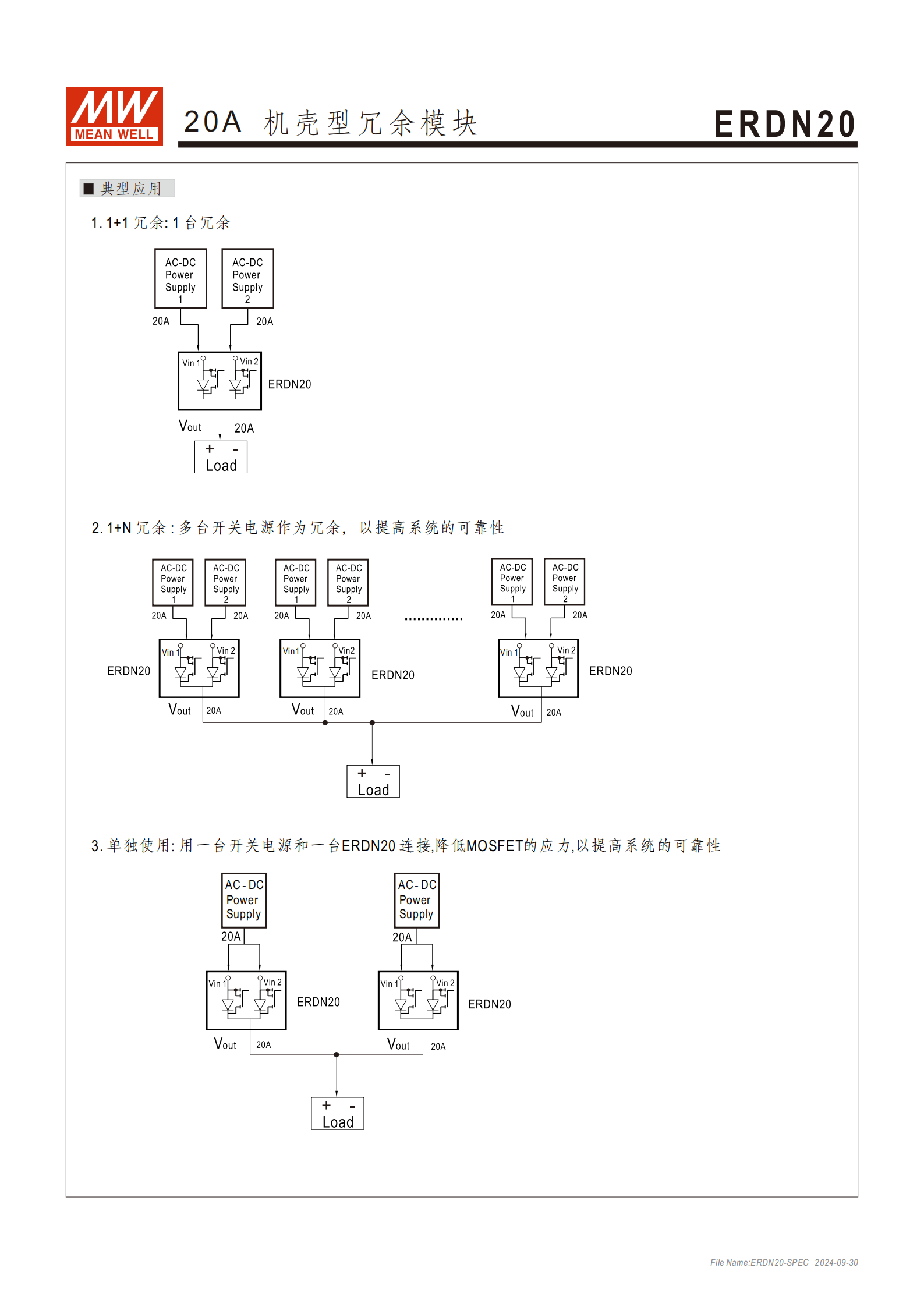

問題 1：ERDN20 冗余模塊的核心適配條件與輸出能力是什么？
答案：適配條件方面，支持 1+1 和 N+1 冗余系統，輸入電壓可選 5V/12V/24V/48Vdc，對應電壓范圍分別為 4.5~6Vdc（5V 型）、適配 12Vdc、適配 24Vdc、36~60Vdc（48V 型），具備兩個輸入通道；輸出能力方面，輸出電流高達 20A（連續），峰值電流 20A（連續），輸入與輸出之間的最大電壓下降為 0.2V，可滿足工業設備的功率需求。
問題 2：ERDN20 在惡劣環境下的工作能力及保障措施有哪些？
答案：惡劣環境適應能力：工作溫度覆蓋 - 40~+80℃（+60℃以上需減額），儲存溫度 - 40~+85℃，工作濕度 5~95% RH（無冷凝），操作高度可達 5000 米，耐振動符合 IEC61373 標準；保障措施：采用自然風冷散熱，內置兩通道 DC OK 信號和報警繼電器觸點（報警閾值 <4V 或> 6.5V±5%），具備過載（<30A、5Sec）和短路（<30A、5Sec）無損壞保護，通過多項 EMC 抗擾度認證（如 ESD Level 4、輻射抗擾 Level 3 等），確保復雜環境下穩定運行。
問題 3：ERDN20 的安裝與兼容性相關關鍵信息有哪些？
答案：安裝相關：物理尺寸為 829936mm（WDH），端子臺腳位明確（含 FG、輸出正負極、雙輸入正負極等），功能連接器需搭配 TKP DH2 系列或同等級產品，安裝手冊可通過明緯官網查詢；兼容性方面，符合 IEC62368-1、UL62368-1 等多項安全規范，電磁兼容發射達到 Class B 標準，可與工業控制、半導體制作等領域的 AC-DC 電源搭配，支持多臺模塊組合實現 N+1 冗余，降低 MOSFET 應力，提升系統可靠性。
