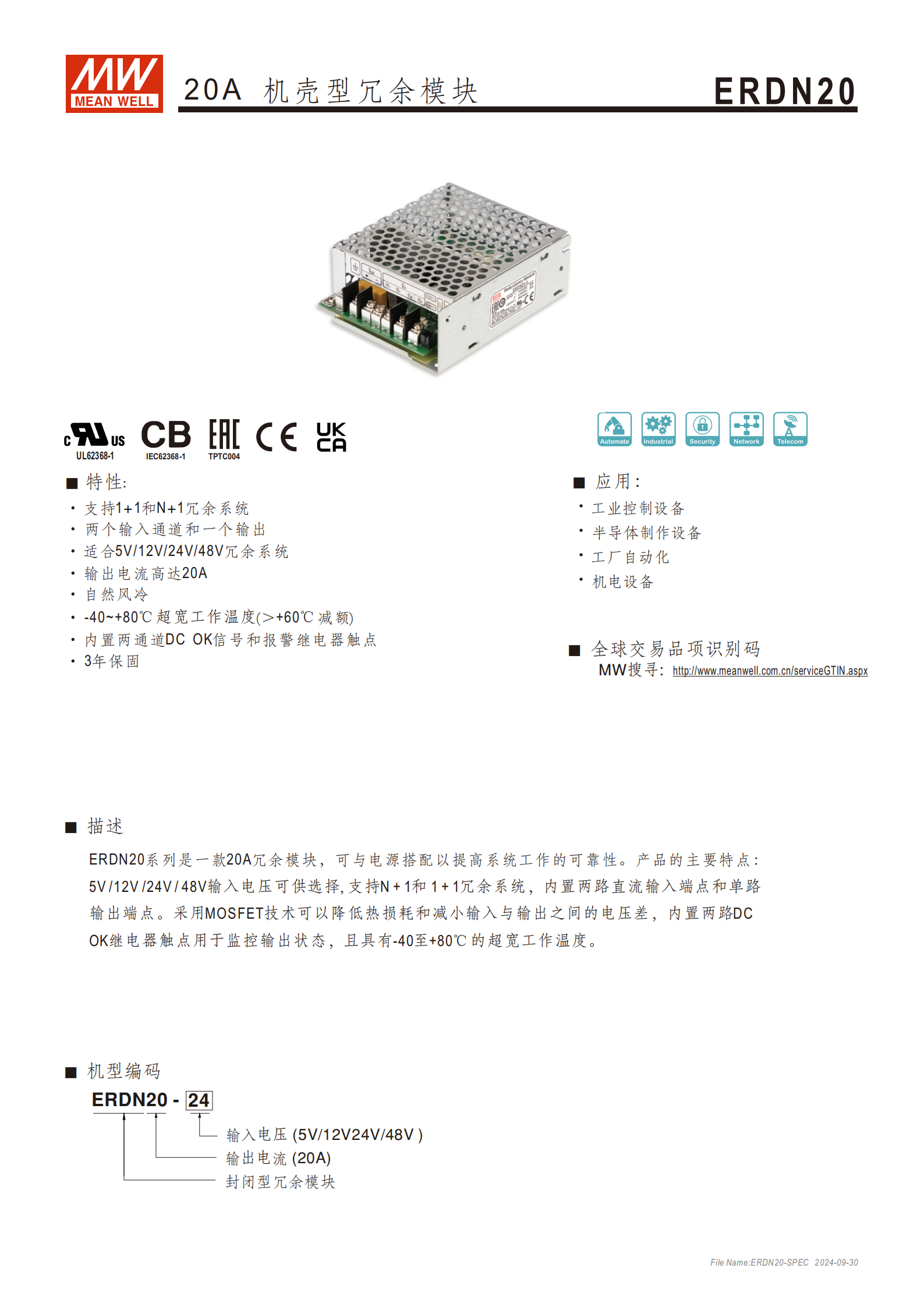

類型：機殼型冗余模塊
最大電流：20A
輸入電壓：5V / 12V / 24V / 48V
工作溫度：-40 ~ +80℃（超寬范圍）

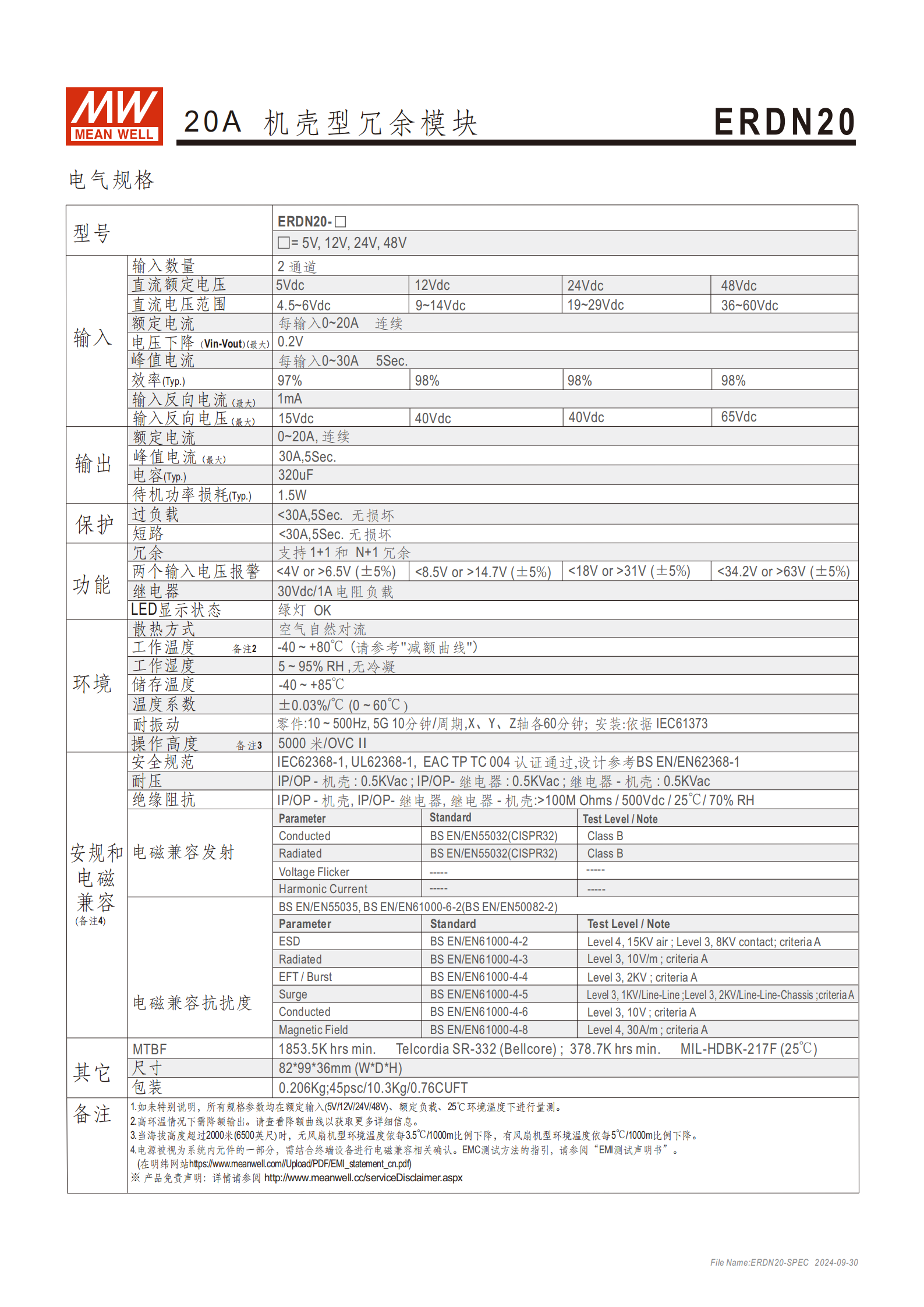

? 主要電氣規格
1. 輸入特性
輸入電壓范圍：支持多種直流輸入：
5V：4.5 ~ 6V
12V：9 ~ 14V
24V：19 ~ 29V
48V：36 ~ 60V
輸入數量：2個獨立輸入通道
輸入反向電壓保護：≤ 40V
輸入反向電流：≤ 1mA
效率：典型值 97% ~ 98%
2. 輸出特性
輸出電流：最大 20A 連續，30A 峰值（≤5秒）
電壓降：最大 0.2V（輸入至輸出）
待機損耗：典型 1.5W
輸出電容：320μF（典型值）
3. 保護與監控功能
短路保護：支持，無損壞
輸入電壓監控：DC OK 信號（繼電器觸點）
報警觸發條件：
欠壓或過壓觸發（±5%閾值）
電源關斷/故障時斷開
繼電器觸點容量：30V / 1A 阻性負載
4. 冗余支持
支持模式：1+1 和 N+1 冗余系統
MOSFET技術：低熱損，低壓降
自然冷卻：無需風扇

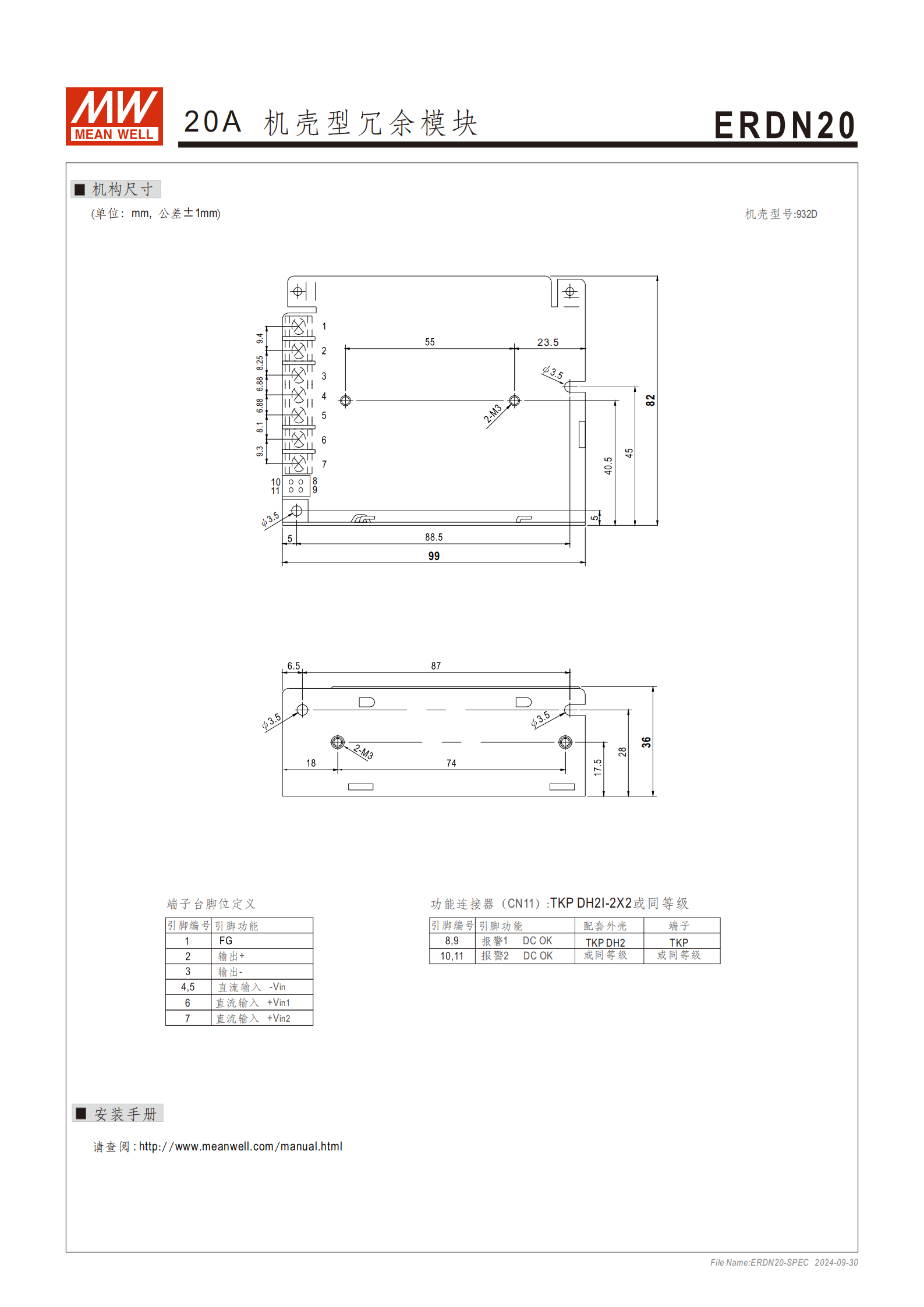

?? 機械尺寸
尺寸：82 × 99 × 36 mm（寬×深×高）
重量：0.206kg
安裝方式：螺絲固定，符合 IEC61373 振動標準
?? 連接與接口
功能連接器：CM11（TKPDH21-2X2 或同等級）
引腳功能：
8,9：報警1 DC OK
10,11：報警2 DC OK

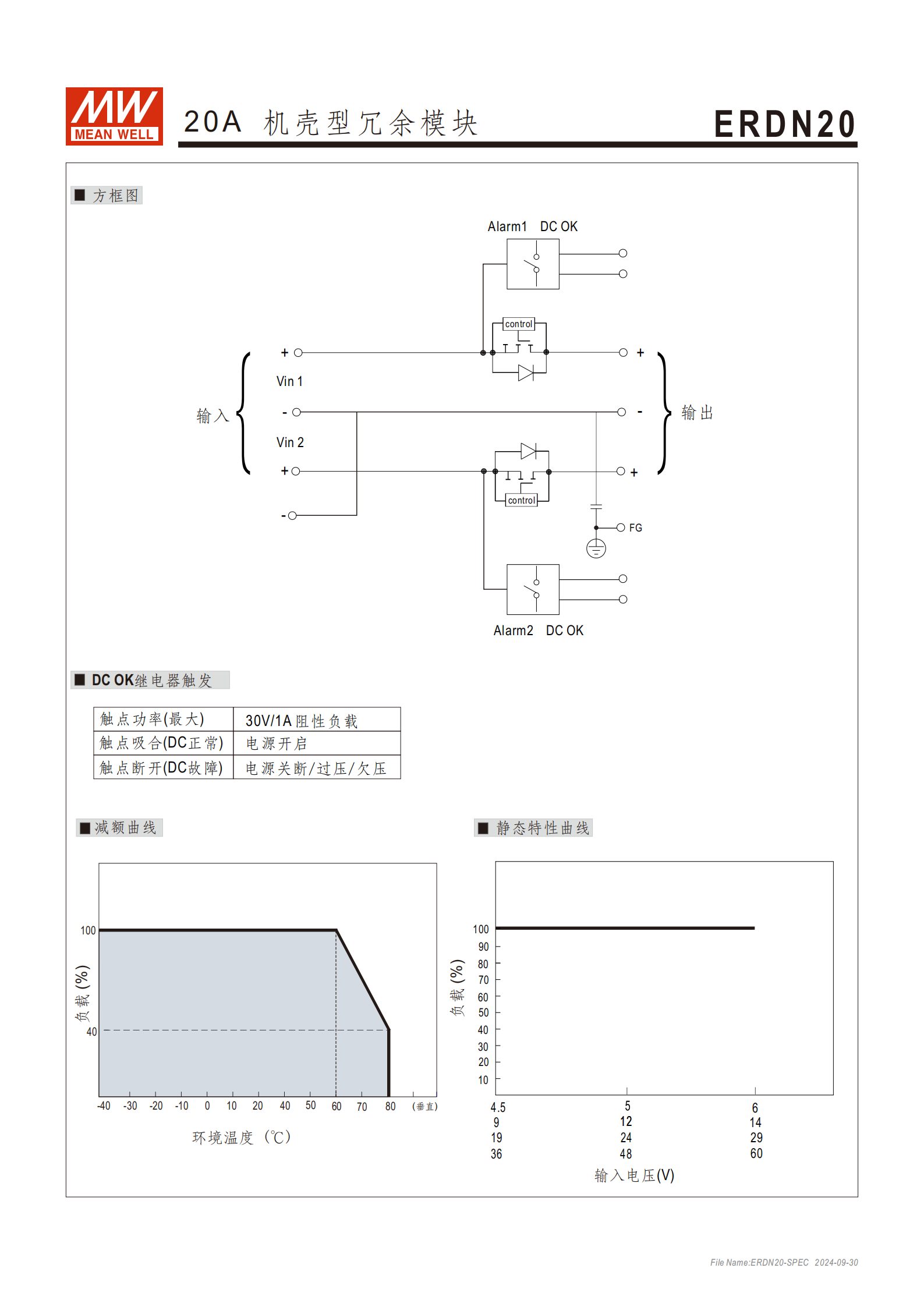

?? 性能曲線
減額曲線：展示在不同環境溫度下的輸出電流限制
靜態特性曲線：展示效率隨輸入電壓的變化
? 認證與標準
安全認證：IEC62368-1、UL62368-1、EAC TP TC 004
EMC標準：
發射：EN55032 Class B
抗擾度：EN61000-4系列
振動測試：10 ~ 500Hz，5G，XYZ軸各60分鐘

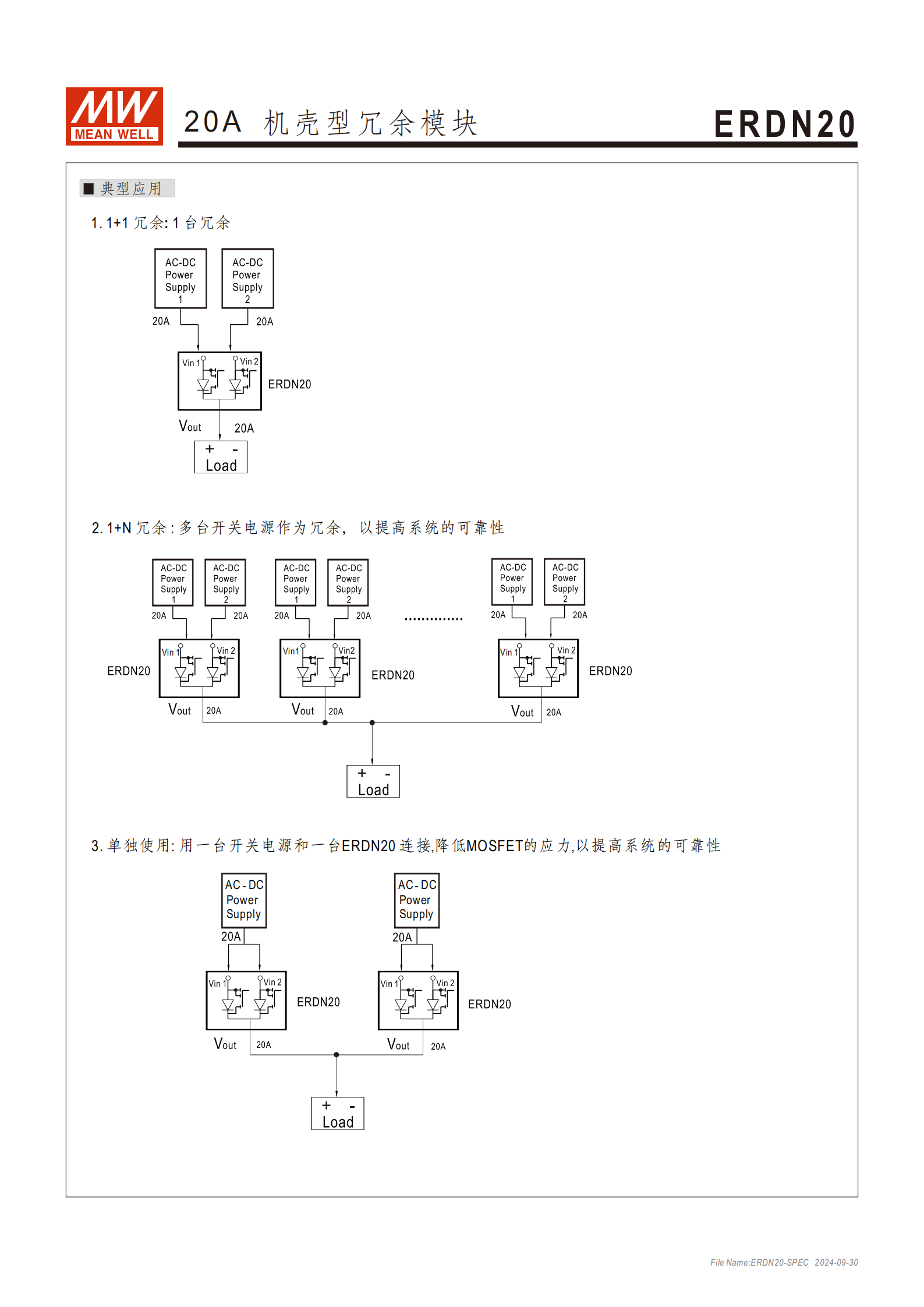

?? 典型應用
1+1 冗余：1臺冗余模塊 + 1臺電源
N+1 冗余：多臺電源 + 1臺冗余模塊
單電源使用：提升系統可靠性，降低MOSFET應力
?? 備注與注意事項
所有規格基于額定輸入、負載、25℃環境測試。
高溫環境下需參考減額曲線。
海拔超過2000米時需降額使用。
EMC測試需結合終端設備，參考“EMI測試聲明書”。
安裝方式需符合IEC61373振動標準。
