QP-320 系列是320W 四組輸出且內置主動式 PFC 功能（PF>0.95） 的開關電源，包含 QP-320D 和 QP-320F 兩個型號，輸入電壓范圍為 90~264VAC 或 127~370VDC，各輸出通道電壓、電流規格不同（如 QP-320D 的 CH1 為 5V/20A、CH3 為 24V/3A，CH3 峰值電流 20A≤1ms），具備短路 / 過負載 / 過電壓 / 過溫度多重保護，支持 PG 和 PF 信號輸出、CH1/CH2 遙感與電壓調整（-5~10%），工作溫度 - 10~+70℃，尺寸 21511550mm，通過多項安規認證，提供3 年保固。
一、產品概述
QP-320 系列是一款320W 四組輸出的開關電源，內置主動式 PFC 功能，PF 值≥0.95（230VAC 工況），具備國際通用全范圍輸入特性，適用于多種電氣設備場景。產品包含 QP-320D 和 QP-320F 兩個型號，核心差異在于 CH2 和 CH4 的輸出電壓與額定電流，均通過 UL62368-1、TUV BS EN/EN62368-1 等多項安規認證，提供3 年保固，且經過 100% 滿載老化測試，可靠性較高。

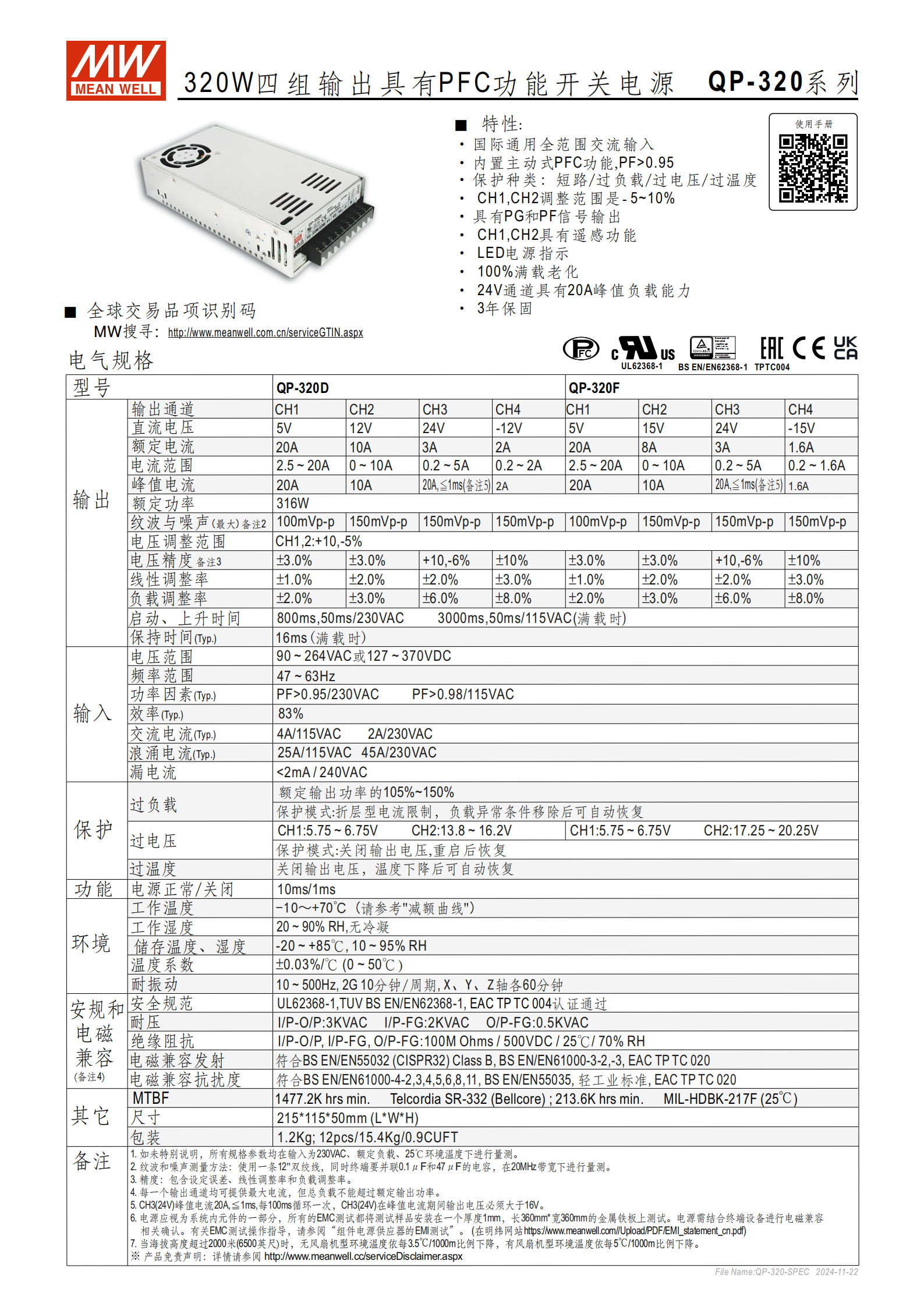

二、核心電氣參數
（1）輸入參數
| 參數項 | 具體規格 |
|---|---|
| 電壓范圍 | 90~264VAC 或 127~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因素（Typ.） | PF>0.95（230VAC）、PF>0.98（115VAC） |
| 效率（Typ.） | 83% |
| 交流電流（Typ.） | 4A/115VAC、2A/230VAC |
| 浪涌電流（Typ.） | 25A/115VAC、45A/230VAC |
| 漏電流 | <2mA / 240VAC |
（2）輸出參數（分型號）
| 型號 | 輸出通道 | 直流電壓 | 額定電流 | 電流范圍 | 峰值電流 | 電壓精度 |
|---|---|---|---|---|---|---|
| QP-320D | CH1 | 5V | 20A | 2.5~20A | 20A | ±3.0% |
| QP-320D | CH2 | 12V | 10A | 0~10A | 10A | ±3.0% |
| QP-320D | CH3 | 24V | 3A | 0.2~5A | 20A（≤1ms） | +10,-6% |
| QP-320D | CH4 | -12V | 2A | 0.2~2A | 1.6A | ±10% |
| QP-320F | CH1 | 5V | 20A | 2.5~20A | 20A | ±3.0% |
| QP-320F | CH2 | 15V | 8A | 0~10A | 10A | ±3.0% |
| QP-320F | CH3 | 24V | 3A | 0.2~5A | 20A（≤1ms） | +10,-6% |
| QP-320F | CH4 | -15V | 1.6A | 0.2~1.6A | 2A | ±10% |
（3）輸出調整與穩定性
電壓調整范圍：CH1、CH2 支持 **+10%~-5%** 調整
線性調整率：±1.0%（CH1）~±3.0%（CH4）
負載調整率：±2.0%（CH1）~±8.0%（CH4）
紋波與噪聲（最大）：CH1 為 100mVp-p，CH2~CH4 為 150mVp-p（測量條件：12" 雙絞線 + 0.1μF+47μF 電容，20MHz 帶寬）
（4）啟動與保持特性
啟動 / 上升時間：滿載時 16ms（230VAC）、3000ms（115VAC），上升時間 50ms
保持時間（Typ.）：未明確標注具體數值
電源正常 / 關閉信號：10ms/1ms
三、功能與保護特性
（1）核心功能
主動式 PFC 功能：提升電網利用率，PF 值高
信號輸出：具備 PG（電源正常）和 PF（功率因素）信號輸出
遙感功能：CH1、CH2 支持遙感，確保輸出電壓精度
狀態指示：LED 電源指示燈，直觀顯示工作狀態
峰值負載能力：CH3（24V 通道）具備 20A 峰值負載能力，持續時間≤1ms，每 100ms 循環一次（峰值期間輸出電壓≥16V）
（2）保護機制
| 保護類型 | 保護規格 | 恢復方式 |
|---|---|---|
| 過負載 | 觸發閾值為額定輸出功率的 105%~150% | 負載異常移除后自動恢復（折層型電流限制） |
| 過電壓 | CH1：5.75~6.75V；CH2（QP-320D）：13.8~16.2V；CH2（QP-320F）：17.25~20.25V | 關閉輸出，重啟電源后恢復 |
| 過溫度 | 無明確觸發溫度，僅標注 “過溫度保護” | 溫度下降后自動恢復 |
四、環境與物理特性
（1）環境參數
工作溫度：-10~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-20~+85℃
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G 加速度，X、Y、Z 軸各測試 60 分鐘
海拔適應：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃

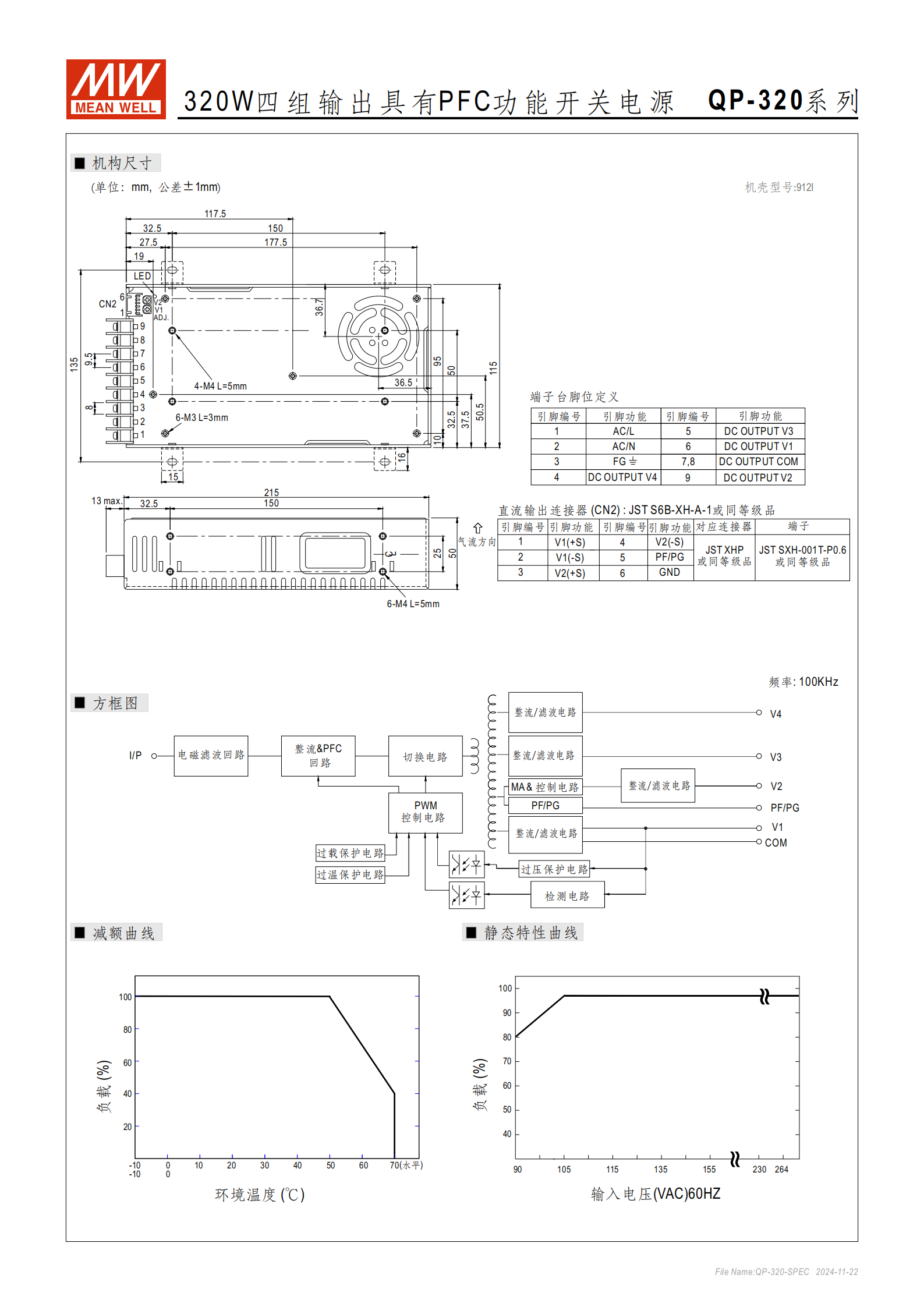

（2）物理與機械特性
尺寸：21511550mm（長寬高），公差 ±1mm
機殼型號：912I
安裝孔：4-M4（L=5mm）、6-M3（L=3mm）
直流輸出連接器（CN2）：JST S6B-XH-A-1 或同等級品
端子臺腳位定義：1=AC/L、2=AC/N、3=FG、4=DC OUTPUT V4、5=DC OUTPUT V3、6=DC OUTPUT V1、7/8=DC OUTPUT COM、9=DC OUTPUT V2
五、安規與可靠性
安全規范：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035（輕工業標準）、EAC TP TC 020
耐壓：I/P-O/P（輸入 - 輸出）：3KVAC；I/P-FG（輸入 - 機殼地）：2KVAC；O/P-FG（輸出 - 機殼地）：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms（500VDC、25℃、70% RH 條件下）
平均無故障時間（MTBF）：
Telcordia SR-332（Bellcore）標準：1477.2K hrs min.
MIL-HDBK-217F 標準（25℃）：213.6K hrs min.
六、重要備注
未特別說明時，所有規格參數均在230VAC 輸入、額定負載、25℃環境溫度下量測；
總負載不得超過額定輸出功率（316W），即使單個通道未達最大電流；
EMC 測試需將電源安裝在 1mm 厚、360mm*360mm 金屬鐵板上，且需結合終端設備確認；
紋波和噪聲測量需遵循特定測試條件（雙絞線 + 指定電容 + 帶寬限制）。
4. 關鍵問題及答案
問題 1：QP-320 系列兩個型號（QP-320D 和 QP-320F）的核心輸出差異是什么？實際應用中如何選擇？
答案：核心差異集中在 CH2 和 CH4 的輸出電壓與額定電流，具體對比如下：
| 通道 | QP-320D | QP-320F |
|---|---|---|
| CH2 | 12V/10A（額定） | 15V/8A（額定） |
| CH4 | -12V/2A（額定） | -15V/1.6A（額定） |
| 選擇依據：根據設備對正負電壓的需求匹配 —— 若設備需 12V、-12V 輔助供電（如普通工業控制模塊），選 QP-320D；若需 15V、-15V 供電（如高精度模擬電路、傳感器），選 QP-320F；兩者 CH1（5V/20A）和 CH3（24V/3A，峰值 20A≤1ms）規格一致，可滿足主流主供電需求。 |
問題 2：QP-320 系列的過電壓保護閾值和恢復方式是什么？不同通道的保護閾值有何區別？
答案：過電壓保護機制為 “關閉輸出電壓”，恢復方式為 “重啟電源后恢復”；不同通道的保護閾值差異如下：
CH1（5V 通道，兩型號一致）：5.75~6.75V；
CH2（QP-320D，12V 通道）：13.8~16.2V；CH2（QP-320F，15V 通道）：17.25~20.25V；
CH3、CH4 未明確標注過電壓保護閾值，需參考產品實際測試數據。該保護可避免因電壓異常升高損壞后端設備，重啟恢復的設計便于快速排查故障。
問題 3：QP-320 系列的工作環境溫度限制及高海拔使用要求是什么？實際安裝時需注意哪些事項？
答案：（1）工作環境溫度：-10~+70℃（需結合減額曲線，負載越高，允許的環境溫度越低）；儲存溫度：-20~+85℃，工作濕度 20~90% RH（無冷凝），儲存濕度 10~95% RH。（2）高海拔使用要求：海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃，有風扇機型每升高 1000 米下降 5℃，避免高溫導致保護觸發或壽命縮短。（3）安裝注意事項：① 需預留散熱空間，遵循機身標注的氣流方向（文檔圖示氣流方向為特定走向）；② 固定時使用指定規格安裝孔（4-M4 L=5mm、6-M3 L=3mm），確保接地可靠（FG 引腳需有效接地）；③ EMC 測試需結合 1mm 厚 360mm*360mm 金屬鐵板，實際安裝時建議參考該條件提升電磁兼容性；④ 總負載不得超過 316W，避免過載保護頻繁觸發。
