QP-200 系列是200W 四組輸出且內置主動式 PFC 功能（PF>0.95） 的開關電源，包含 QP-200D、QP-200F、QP-200-3A 等 6 種型號，輸入電壓范圍為90~264VAC 或 127~370VDC，具備短路 / 過負載 / 過電壓 / 過溫度多重保護，CH1、CH2 支持 - 5~10% 電壓調整及遙感功能，內置直流風扇強制風冷，通過 UL62368-1 等多項認證，3 年保固，尺寸統一為21511550mm，適用于多種需要多路直流供電的設備場景。
一、產品概述
QP-200 系列是200W 四組輸出的開關電源，核心亮點為內置主動式 PFC 功能，滿載時 230VAC 輸入下 PF>0.95、115VAC 輸入下 PF>0.98，能效表現優異。產品通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 等多項安規認證，電磁兼容符合 BS EN/EN55032 Class B 等標準，具備3 年保固，適用于對供電穩定性和多路輸出有需求的電子設備。

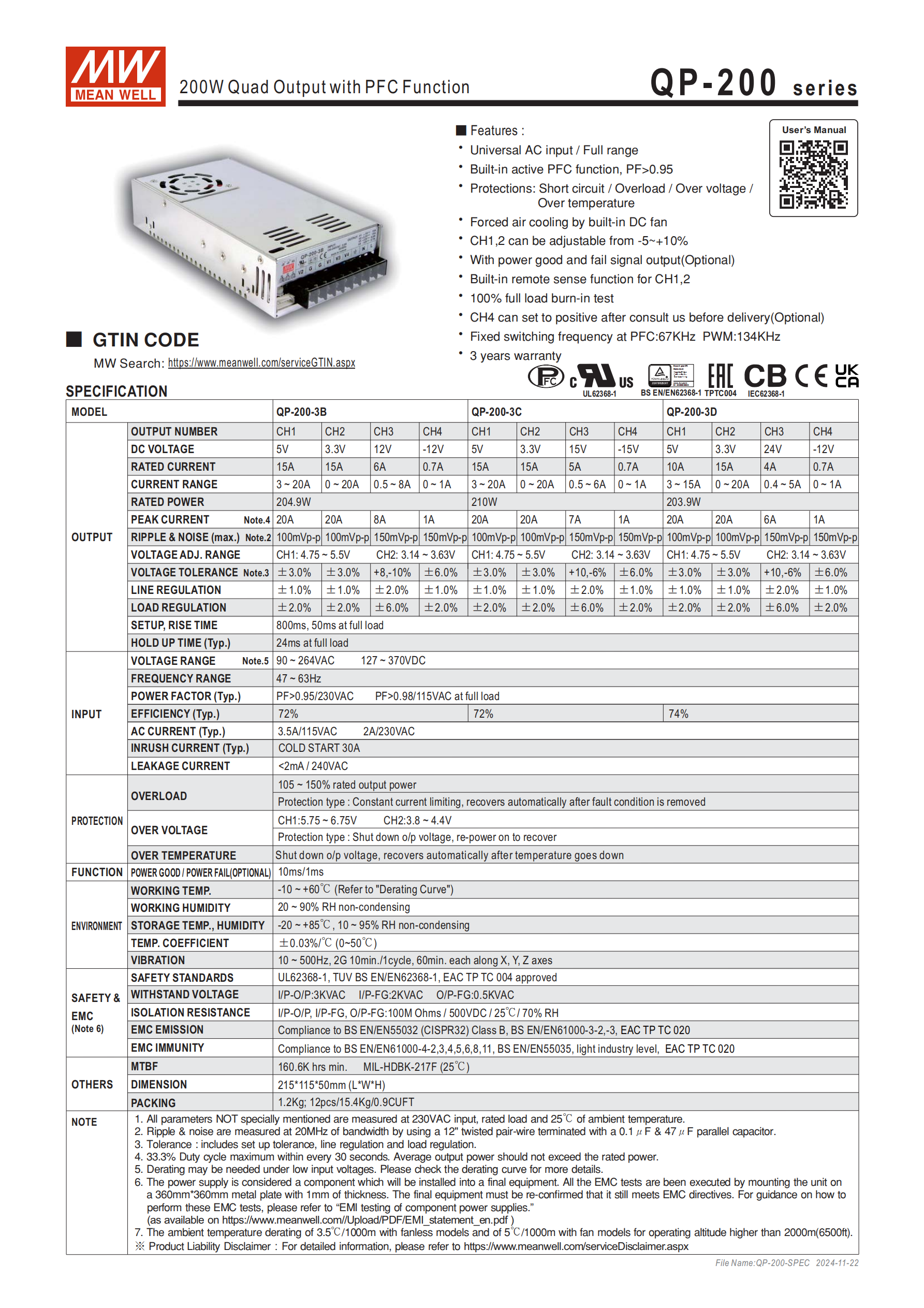

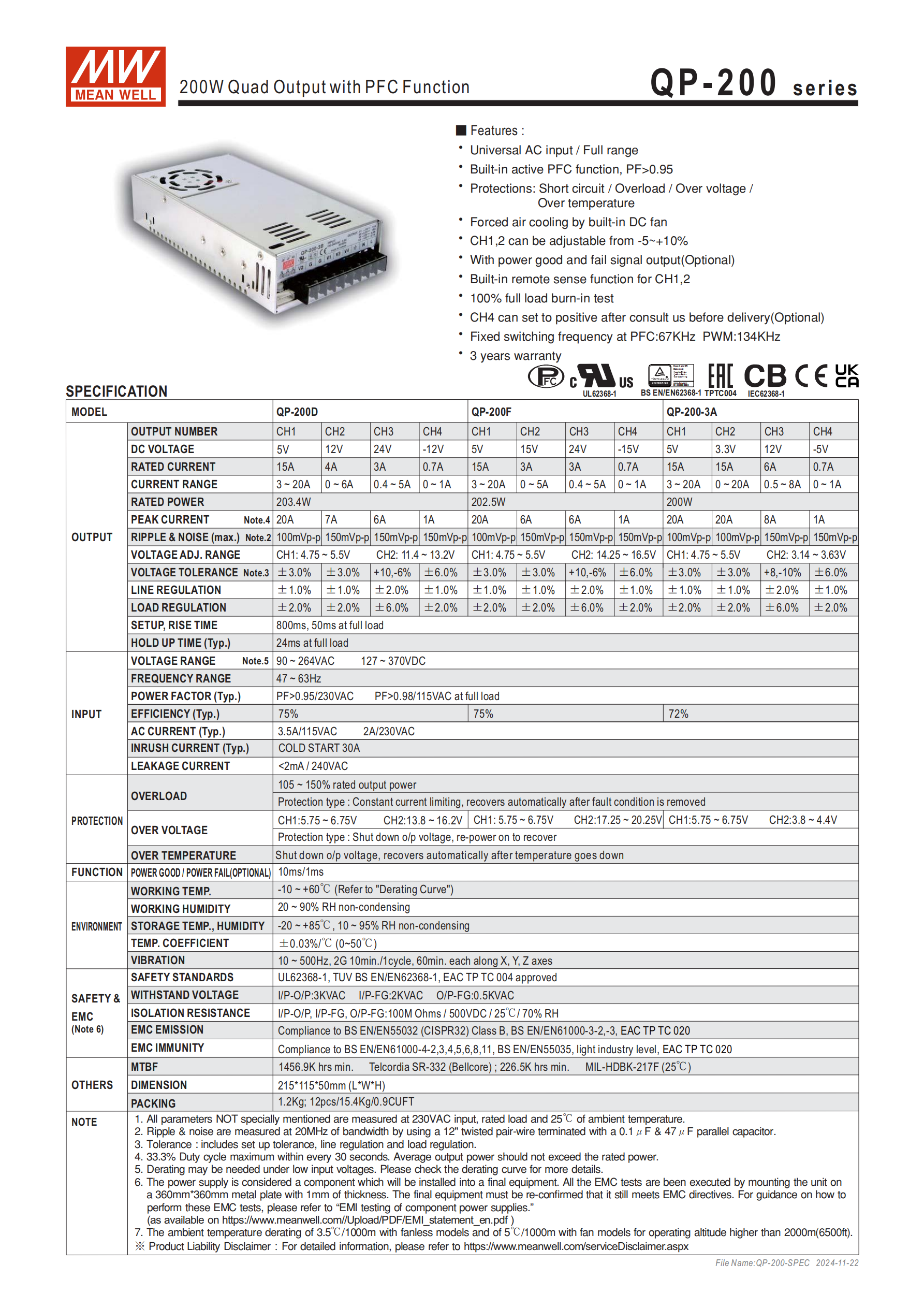

二、核心型號及輸出規格（關鍵參數匯總表）
| 型號 | 輸出通道電壓 / 額定電流（CH1/CH2/CH3/CH4） | 額定功率 | 電壓調整范圍（CH1/CH2） | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|
| QP-200D | 5V/15A / 12V/4A / 24V/3A / -12V/0.7A | 203.4W | 4.75~5.5V / 11.4~13.2V | 100/150/150/150mVp-p | ±3.0% / ±3.0% / +10,-6% / ±6.0% |
| QP-200F | 5V/15A / 15V/3A / 24V/3A / -15V/0.7A | 202.5W | 4.75~5.5V / 14.25~16.5V | 100/150/150/150mVp-p | ±3.0% / ±3.0% / +10,-6% / ±6.0% |
| QP-200-3A | 5V/15A / 3.3V/15A / 12V/6A / -5V/0.7A | 200W | 4.75~5.5V / 3.14~3.63V | 100/100/150/150mVp-p | ±3.0% / ±3.0% / +8,-10% / ±6.0% |
| QP-200-3B | 5V/15A / 3.3V/15A / 12V/6A / -12V/0.7A | 204.9W | 4.75~5.5V / 3.14~3.63V | 100/100/150/150mVp-p | ±3.0% / ±3.0% / +8,-10% / ±6.0% |
| QP-200-3C | 5V/15A / 3.3V/15A / 15V/5A / -15V/0.7A | 210W | 4.75~5.5V / 3.14~3.63V | 100/100/150/150mVp-p | ±3.0% / ±3.0% / +10,-6% / ±6.0% |
| QP-200-3D | 5V/10A / 3.3V/15A / 24V/4A / -12V/0.7A | 203.9W | 4.75~5.5V / 3.14~3.63V | 100/100/150/150mVp-p | ±3.0% / ±3.0% / +10,-6% / ±6.0% |
三、輸入?yún)?shù)
電壓范圍：90~264VAC 或 127~370VDC（寬電壓輸入，國際通用）
頻率范圍：47~63Hz
交流電流：典型值 3.5A/115VAC、2A/230VAC
浪涌電流：冷啟動時 30A（典型值）
漏電流：<2mA / 240VAC
四、核心功能與保護
功能特性
電壓調整：CH1、CH2 支持 -5~10% 調整范圍
輔助功能：CH1、CH2 具備遙感功能；可選 PG 和 PF 信號輸出；CH4 可預訂設置為正極
散熱方式：內置直流風扇強制風冷
開關頻率：PFC 為 67KHz，PWM 為 134KHz
啟動與保持時間：啟動時間 800ms、上升時間 50ms（滿載），保持時間 24ms（滿載）
保護機制
過負載保護：恒電流限制，負載異常移除后自動恢復，觸發閾值為額定輸出功率的 105%~150%
過電壓保護：關閉輸出電壓，重啟后恢復，CH1 觸發電壓 5.75~6.75V，CH2 依型號不同為 3.8~4.4V/13.8~16.2V/17.25~20.25V
過溫度保護：關閉輸出電壓，溫度下降后自動恢復
短路保護：完善的短路防護設計
五、環境與可靠性
工作溫度：-10~+60℃（需參考減額曲線，低輸入電壓或高海拔時需減額）
儲存溫度：-20~+85℃，儲存濕度 10~95% RH（無冷凝）
工作濕度：20~90% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘
MTBF：最低 160.6K hrs（MIL-HDBK-217F 標準，25℃）；最高 1456.9K hrs（Telcordia SR-332 標準）

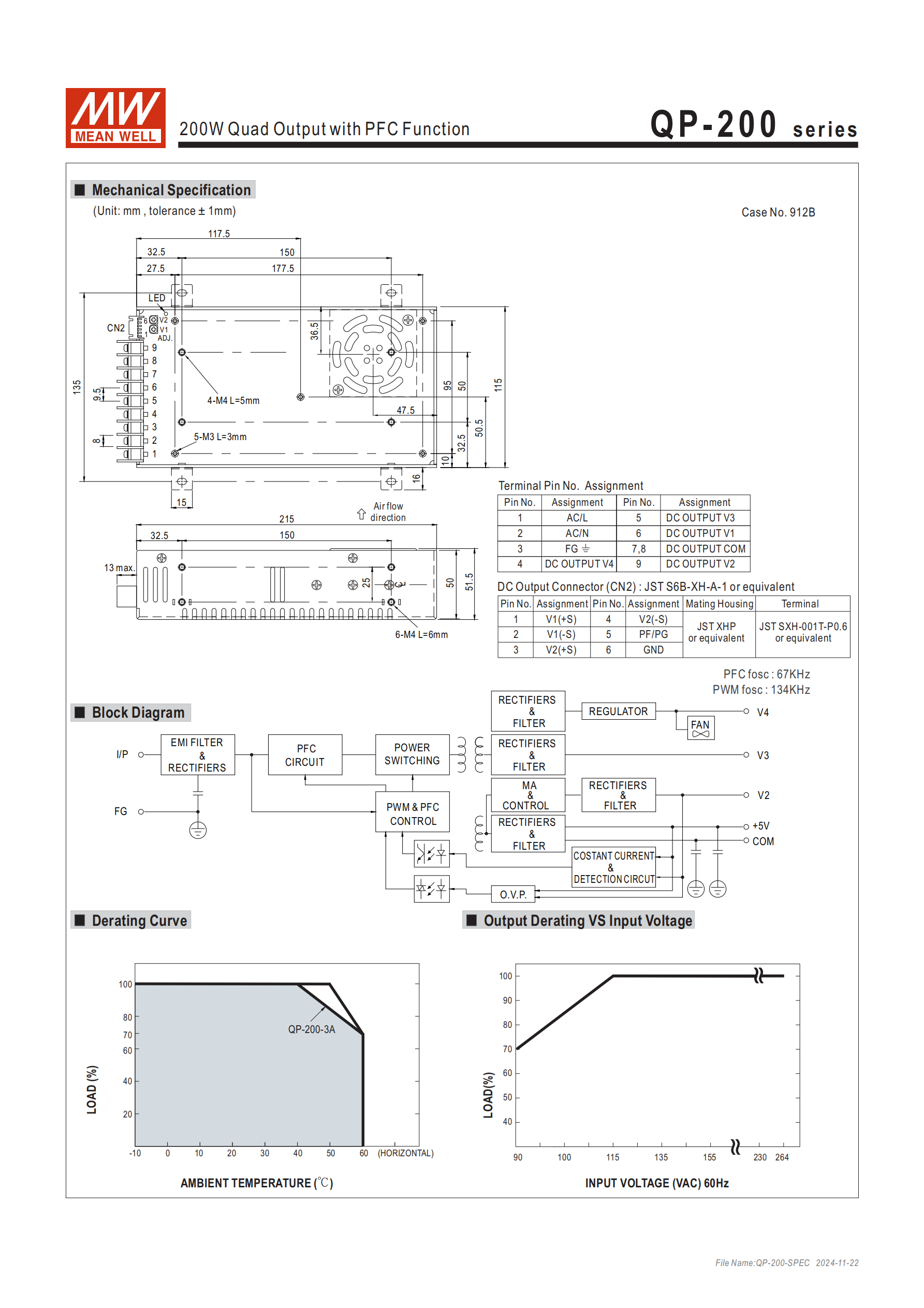

六、物理與包裝信息
尺寸：21511550mm（LWH），公差 ±1mm
重量：單臺 1.2Kg
包裝規格：12pcs/15.4Kg/0.9CUFT
4. 關鍵問題
問題 1：QP-200 系列開關電源的核心優勢的是什么？適用場景有哪些？
答案：核心優勢包括三點：一是多路輸出 + 寬電壓輸入，6 種型號覆蓋 5V、3.3V、12V 等多規格直流電壓，輸入支持 90~264VAC/127~370VDC，適配全球用電環境；二是高穩定性與安全性，內置主動式 PFC（PF>0.95）提升能效，具備短路 / 過負載 / 過電壓 / 過溫度四重保護，通過多項國際安規認證；三是靈活擴展與高可靠性，CH1/CH2 支持電壓調整和遙感功能，可選 PG/PF 信號輸出，MTBF 最高達 1456.9K hrs，3 年保固。適用場景：工業控制設備、通信設備、醫療儀器、測試設備等需要多路穩定直流供電的電子設備。
問題 2：QP-200 系列不同型號的輸出差異主要體現在哪里？如何根據需求選型？
答案：輸出差異主要集中在CH2、CH3、CH4 的電壓 / 電流規格：① CH2 電壓：QP-200D 為 12V、QP-200F 為 15V，其余型號為 3.3V；② CH3 電壓：QP-200D/F 為 24V，QP-200-3A/3B 為 12V，QP-200-3C 為 15V，QP-200-3D 為 24V；③ CH4 電壓：QP-200D/3B/3D 為 - 12V，QP-200F/3C 為 - 15V，QP-200-3A 為 - 5V。選型建議：優先明確設備所需的多路輸出電壓（尤其是 CH2/CH3/CH4）和額定電流，例如需要 15V 輸出選 QP-200F/3C，需要 - 5V 輸出選 QP-200-3A，需要 24V+12V 組合選 QP-200D/3B，同時結合額定功率（200W~210W）和可選功能（如 CH4 正極、PG/PF 信號）確定具體型號。
問題 3：QP-200 系列在特殊環境下（如高海拔、低輸入電壓）使用時需注意什么？
答案：需重點關注兩點：① 高海拔使用：當海拔超過2000 米時，有風扇機型（本系列內置直流風扇）的環境溫度需按5℃/1000m比例下降，避免過熱觸發保護；② 低輸入電壓使用：輸入電壓低于額定范圍（如 <115VAC）時，需參考產品 “減額曲線” 降低輸出負載，避免因輸入功率不足導致輸出不穩定；③ 其他環境注意事項：工作溫度需控制在 - 10~+60℃，避免超出范圍；儲存時需保持 10~95% RH 無冷凝環境，防止元器件受潮損壞。
