產品系列：QP-200 系列
功率：200W
輸出組數：4組輸出（多路直流輸出）
功能特點：內置主動式PFC，效率高，多路輸出，具有多種保護功能。

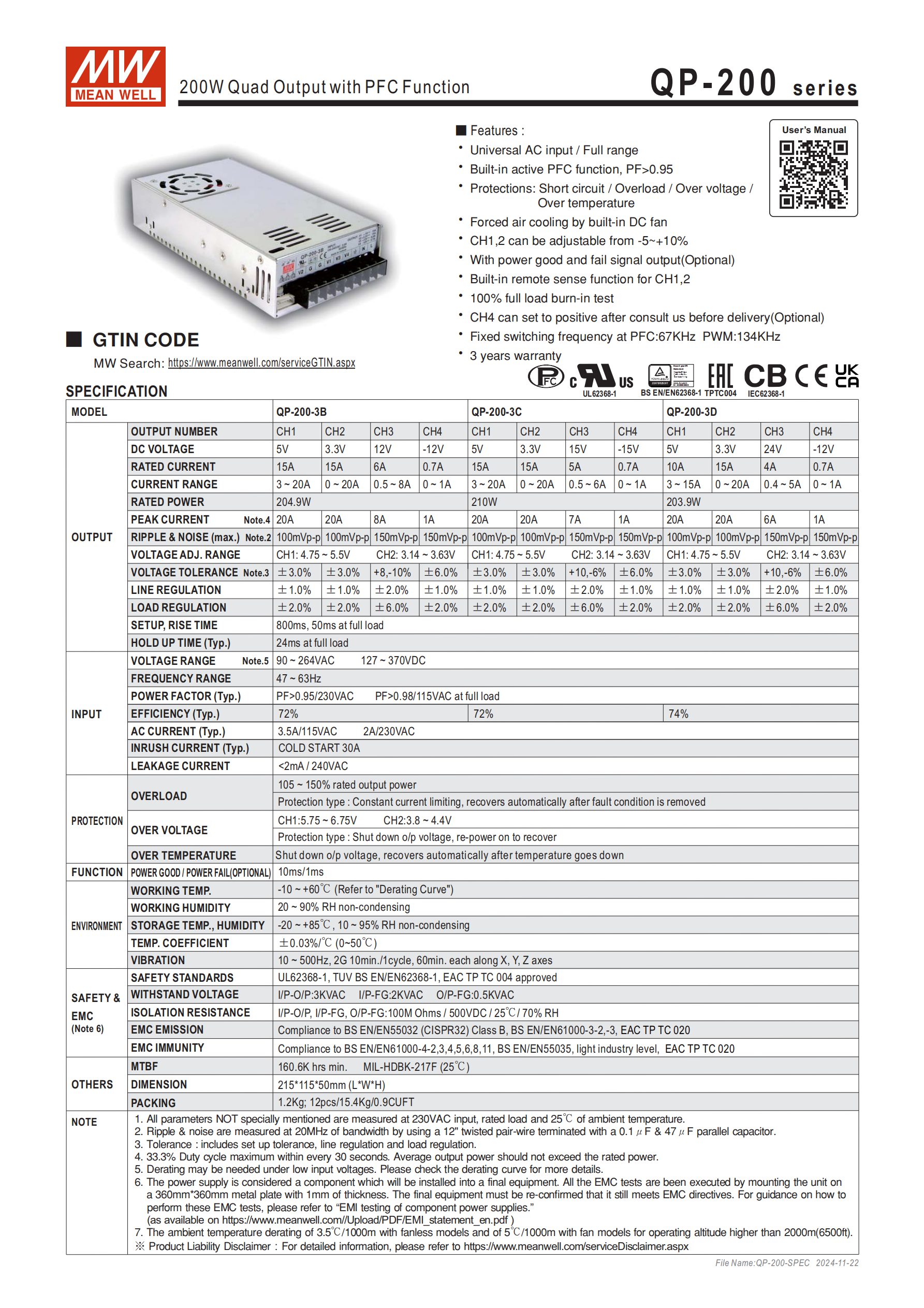

? 主要電氣規格
1. 輸入特性
輸入電壓范圍：90 ~ 264VAC 或 127 ~ 370VDC
頻率范圍：47 ~ 63Hz
功率因數：PF > 0.95（230VAC滿載）
效率：典型值 72%~75%
浪涌電流：冷啟動30A
保持時間：滿載時 ≥ 24ms

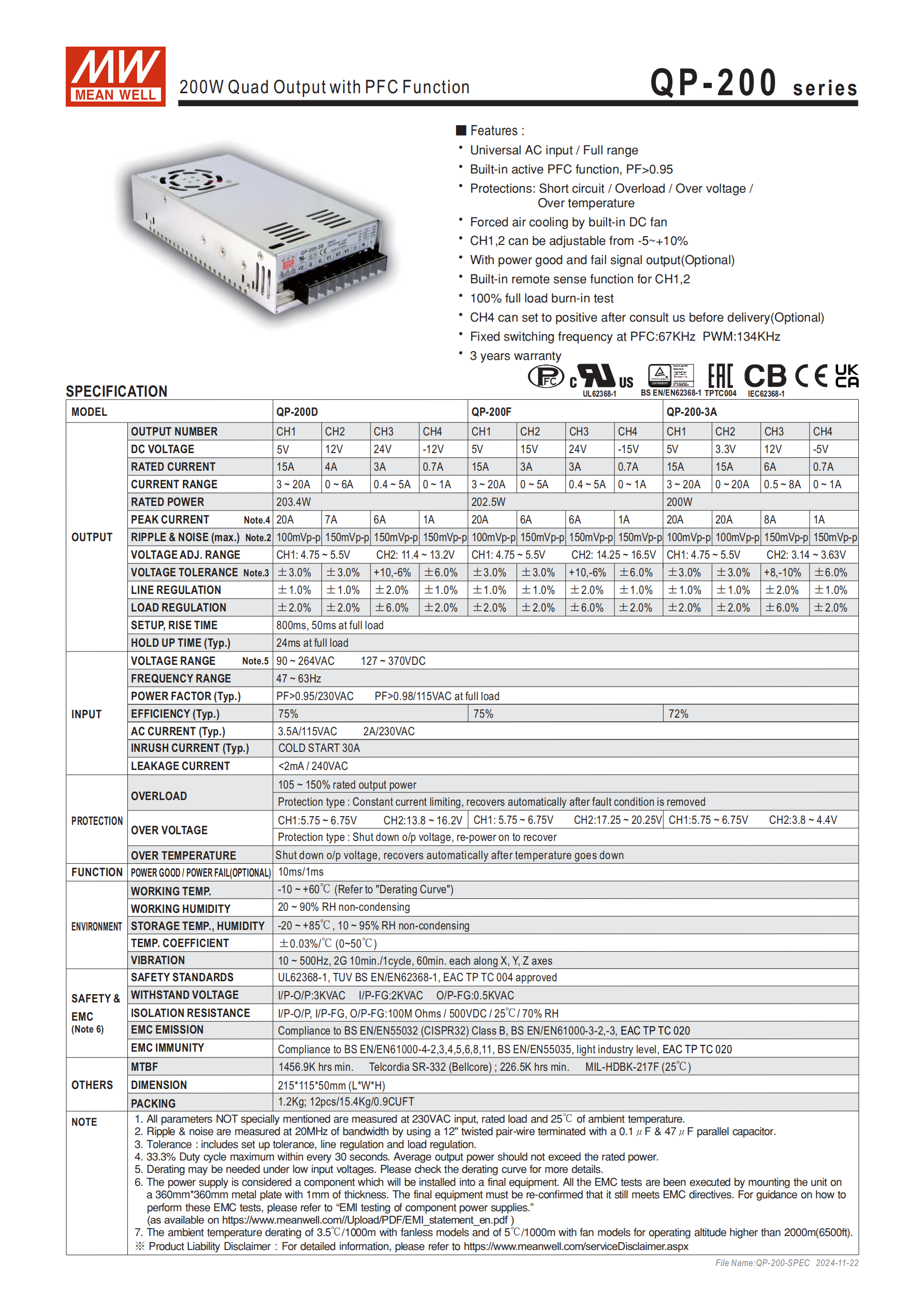

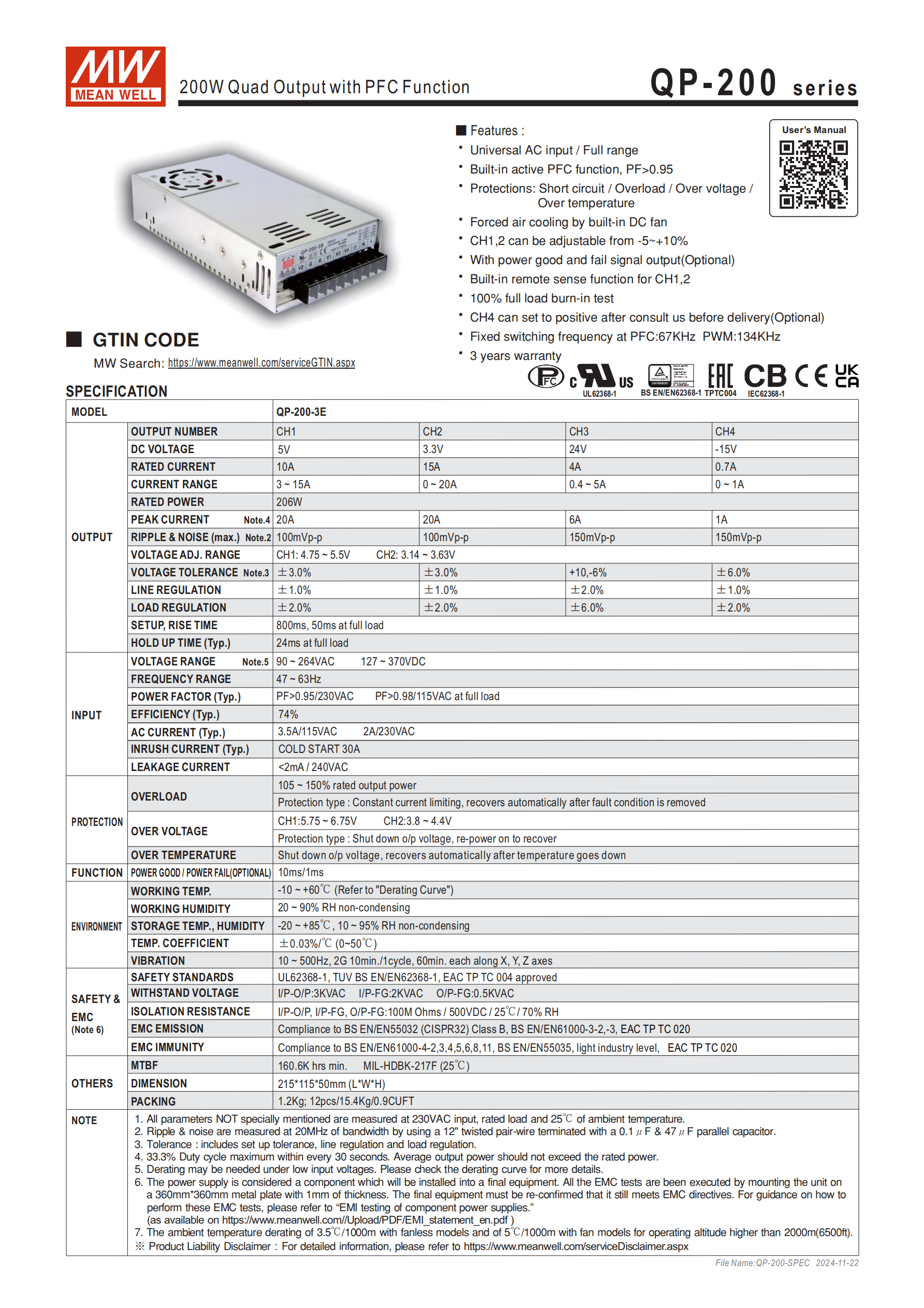

2. 輸出特性
輸出通道：4路直流輸出（V1、V2、V3、V4）
輸出電壓范圍：根據不同型號，可調范圍不同（如5V、12V、24V、-12V、-15V等）
額定電流：多路輸出，最大電流可達20A
紋波與噪聲：最大100mVp-p ~ 150mVp-p
電壓精度：±1% ~ ±3%
調整率：線性調整率 ±1%，負載調整率 ±2%
3. 保護功能
短路保護
過載保護（105%~150%）
過壓保護
過溫保護（自動恢復）
恒流限制（異常移除后自動恢復）
4. 工作環境
工作溫度：-10 ~ +60℃（參考減額曲線）
儲存溫濕度：-20 ~ +85℃，10%~95% RH
耐振動：10 ~ 500Hz，2G，XYZ軸各60分鐘
海拔降額：超過2000米時需降額使用

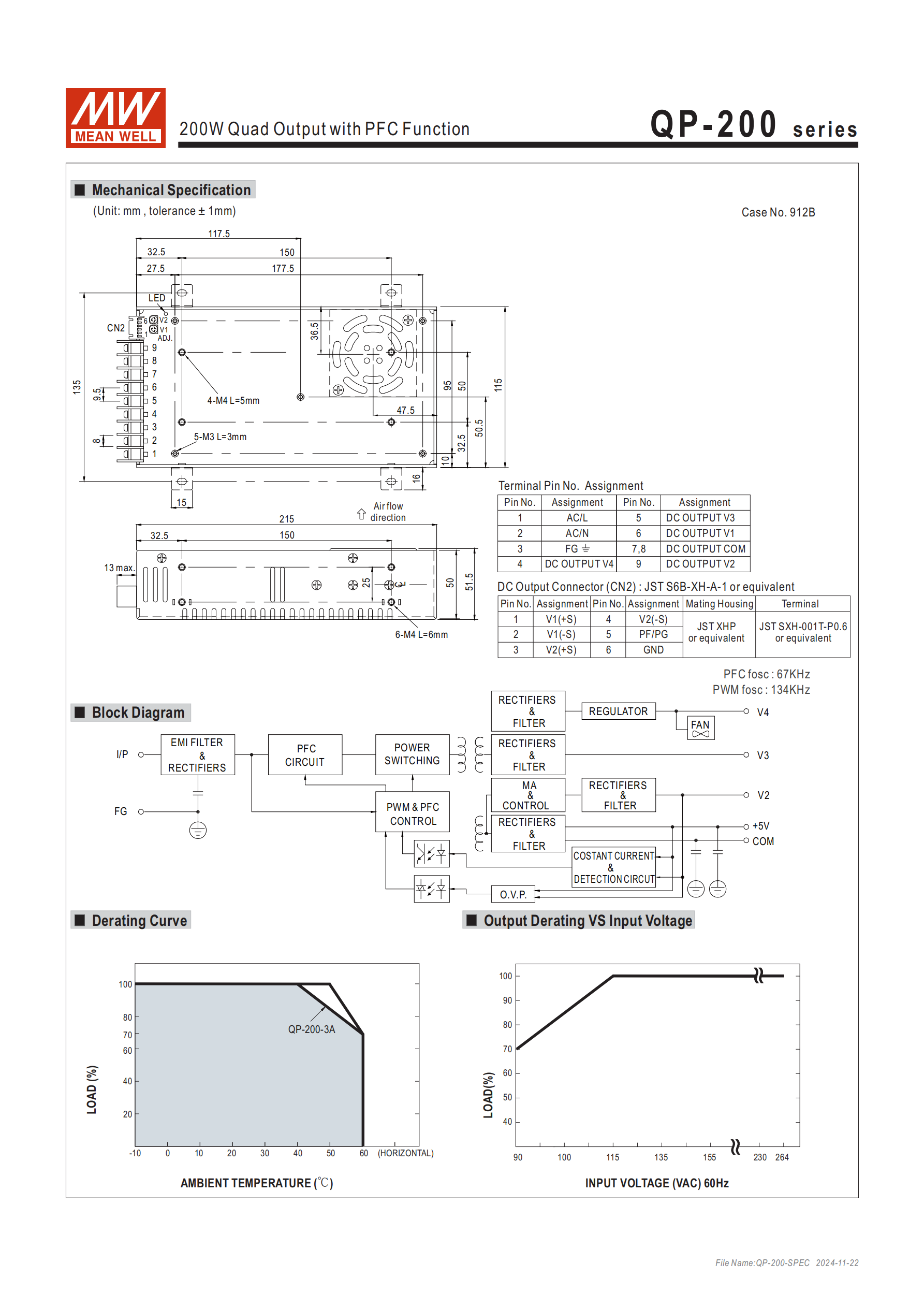

?? 機械尺寸
尺寸：215 × 115 × 50 mm（長×寬×高）
重量：1.2kg
安裝方式：螺絲固定（M4）
?? 引腳與連接器定義
交流輸入端子（AC INPUT）
| 引腳 | 功能 |
|---|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG（地） |
直流輸出端子（DC OUTPUT）
| 引腳 | 功能 |
|---|---|
| 4 | V4 |
| 5 | V3 |
| 6 | V1 |
| 7,8 | COM |
| 9 | V2 |
直流輸出連接器（CM2）
| 引腳 | 功能 |
|---|---|
| 1 | V1(S) |
| 2 | V1(S) |
| 3 | V2(S) |
| 4 | V2(S) |
| 5 | PF/PG（可選） |
| 6 | GND |
?? 性能曲線
減額曲線圖：展示在不同環境溫度下的輸出功率限制
效率曲線圖：展示在不同負載下的效率表現
靜態特性曲線：展示輸出電壓隨負載變化的穩定性
? 認證與標準
安全認證：UL62368-1、TUV EN62368-1、EAC TP TC 004
EMC標準：
發射：EN55032 Class B
抗擾度：EN61000-4系列
環保標準：RoHS、REACH
?? 其他功能與選項
遙感功能：CH1、CH2支持遠端電壓檢測
PG/PF信號輸出：可選
風扇控制：內置直流風扇，強制風冷
開關頻率：PFC 67kHz，PWM 134kHz
保修：3年
?? 備注與注意事項
所有規格數據基于230VAC、滿載、25℃環境測試。
紋波測試方法：使用12英寸雙絞線，并聯0.1μF和47μF電容，20MHz帶寬。
EMC測試需結合終端設備進行驗證。
低輸入電壓需參考減額曲線。
海拔高度超過2000米時需降額使用。
