QP-150 系列是150W 四組輸出且內置主動式 PFC 功能（PF>0.95） 的電源，包含 QP-150-3A/3B/3C/3D、QP-150D/F、QP-150B/C 等多個型號，輸入電壓范圍為90~264VAC 或 127~370VDC，具備短路 / 過負載 / 過電壓 / 過溫度（可選）等多重保護，采用內置直流風扇強制風冷，開關工作頻率為100KHZ，符合 UL60950-1、BS EN/EN62368-1 等安規標準及相關電磁兼容要求，3 年保固，尺寸統一為1999950mm（LWH），適用于多種需要多路直流供電的場景。
一、產品概述
產品名稱：QP-150 系列 150W 四組輸出具有 PFC 功能電源
核心定位：提供多路直流輸出，適用于需要穩定供電的電子設備，內置主動式 PFC 功能以提升電能利用率
型號全系列：QP-150-3A、QP-150-3B、QP-150-3C、QP-150-3D、QP-150D、QP-150F、QP-150B、QP-150C
二、核心特性
電能優化：內置主動式 PFC 功能，PF>0.95（230VAC 滿載）、PF>0.98（115VAC 滿載）
散熱設計：內置直流風扇強制風冷，保障高溫環境下穩定運行
頻率特性：開關工作頻率固定為100KHZ
質保服務：提供3 年保固
極性選擇：CH4 通道正負極性可選（部分型號）
三、關鍵電氣規格
（1）輸出參數（核心型號關鍵數據）
| 型號 | 輸出通道電壓（CH1/CH2/CH3/CH4） | 額定電流（CH1/CH2/CH3/CH4） | 額定功率（最大） | 紋波與噪聲（最大） | 電壓調整范圍（CH1/CH2） |
|---|---|---|---|---|---|

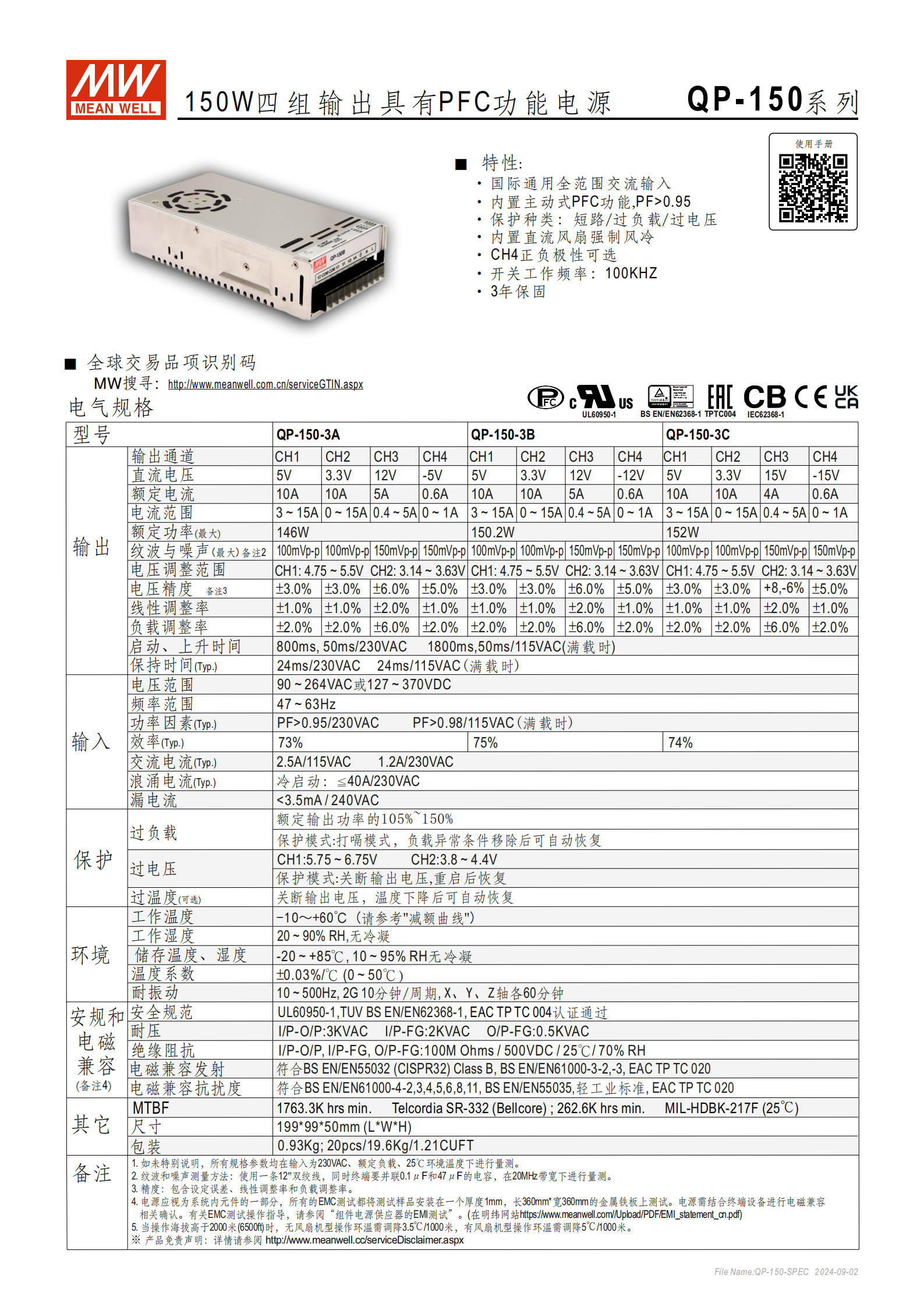

| QP-150-3A | 5V/3.3V/12V/-5V | 10A/10A/5A/0.6A | 146W | 100/100/150/150mVp-p | 4.75~5.5V / 3.14~3.63V |
| QP-150-3B | 5V/3.3V/12V/-12V | 10A/10A/5A/0.6A | 150.2W | 100/100/150/150mVp-p | 4.75~5.5V / 3.14~3.63V |
| QP-150-3C | 5V/3.3V/15V/-15V | 10A/10A/4A/0.6A | 152W | 100/150/100/150mVp-p | 4.75~5.5V / 3.14~3.63V |

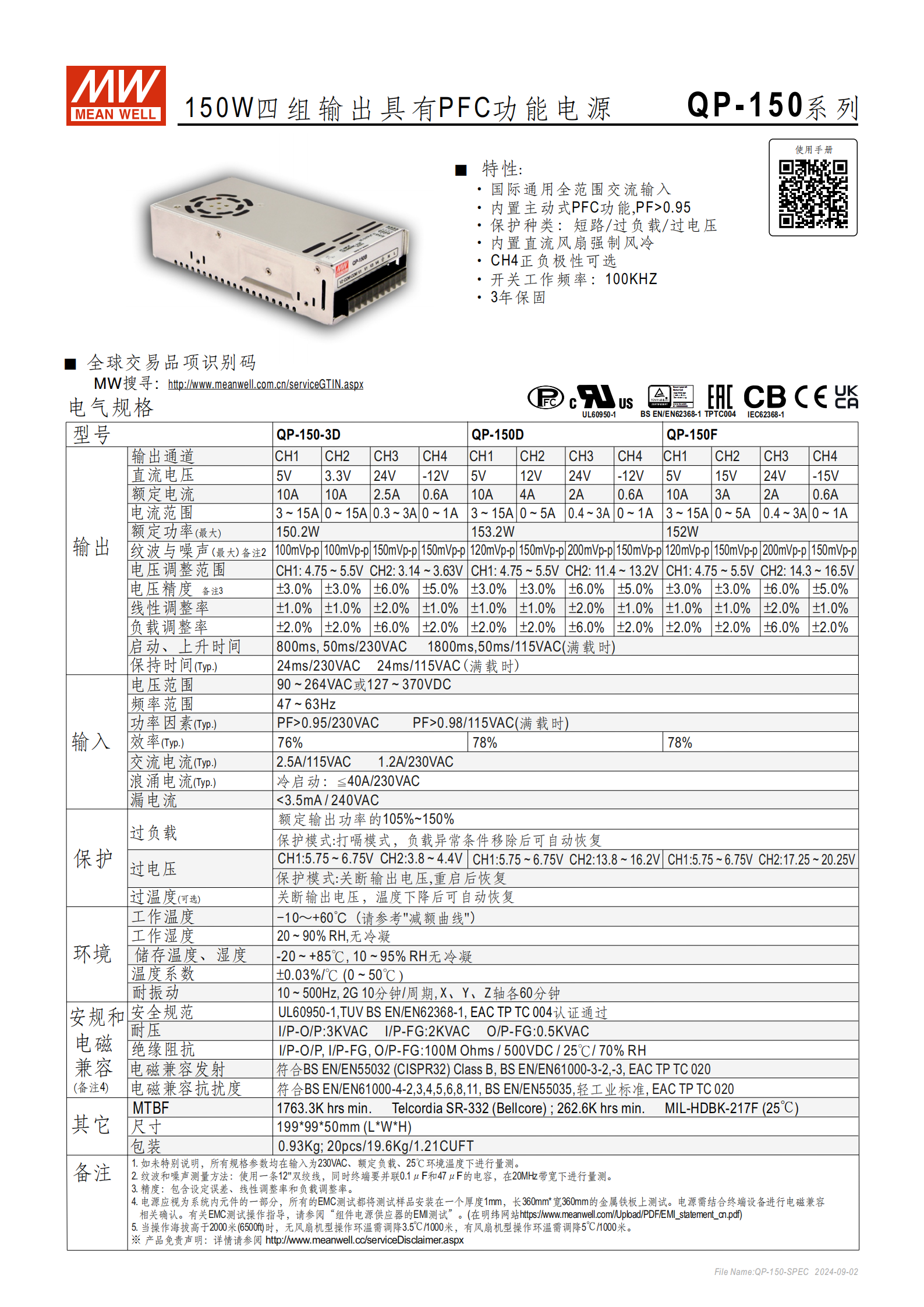

| QP-150-3D | 5V/3.3V/24V/-12V | 10A/10A/2.5A/0.6A | 150.2W | 100/100/150/150mVp-p | 4.75~5.5V / 3.14~3.63V |
| QP-150D | 5V/12V/24V/-12V | 10A/4A/2A/0.6A | 153.2W | 120/150/200/150mVp-p | 4.75~5.5V / 11.4~13.2V |
| QP-150F | 5V/15V/24V/-15V | 10A/0.6A/3A/2A | 152W | 150/200/120/150mVp-p | 4.75~5.5V / 14.3~16.5V |

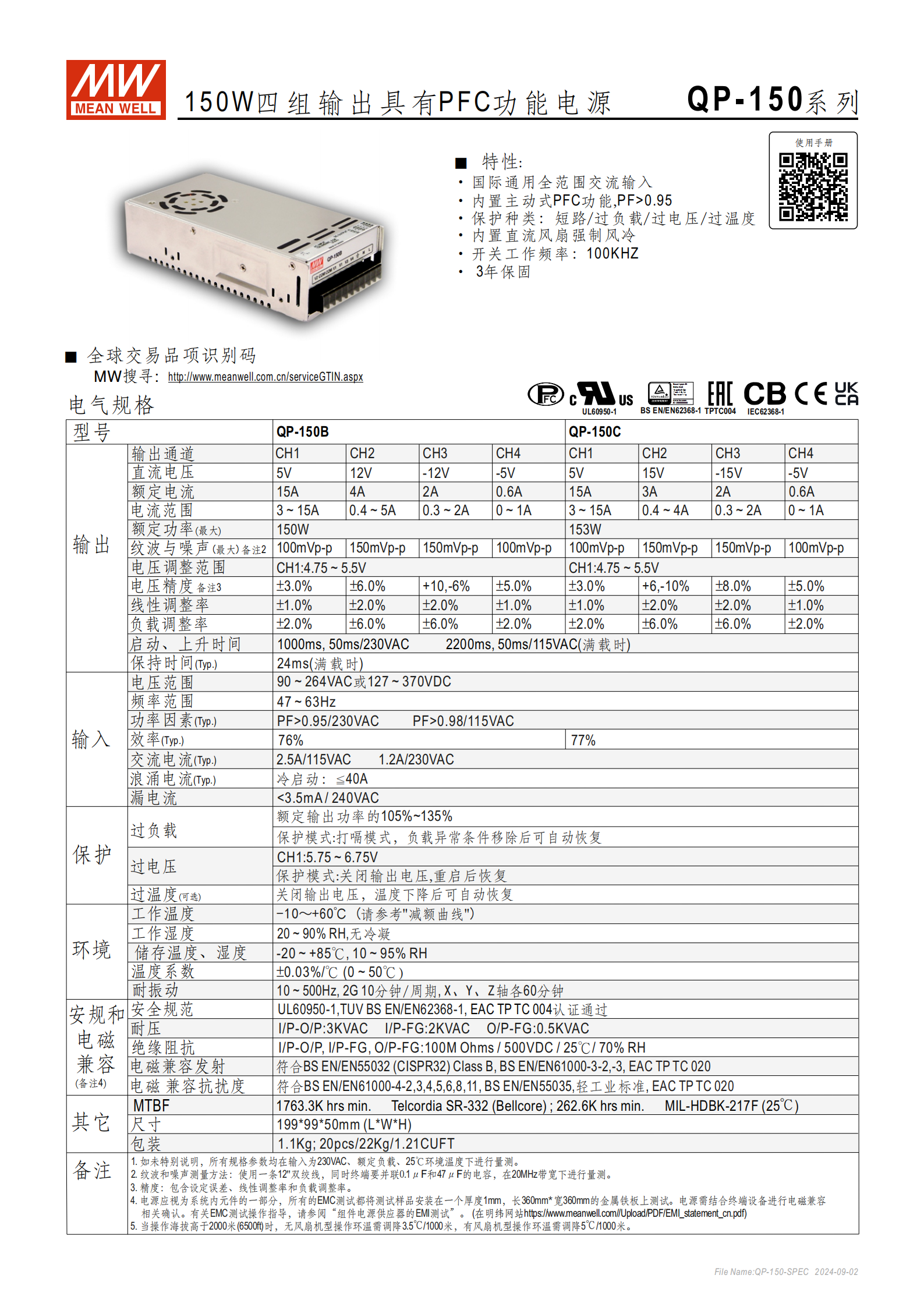

| QP-150B | 5V/12V/-12V/-5V | 15A/4A/2A/0.6A | 150W | 100/150/150/100mVp-p | 4.75~5.5V / - |
| QP-150C | 5V/15V/-15V/-5V | 15A/3A/2A/0.6A | 153W | 150/150/100/100mVp-p | 4.75~5.5V / - |
電流范圍：CH1 為3~15A，CH2 為0~15A（部分型號），其他通道因型號而異（0.3~5A 不等）
電壓精度：±3.0%~+8,-6%（含設定誤差、線性調整率和負載調整率）
線性調整率：±1.0%~±2.0%（因通道而異）
負載調整率：±2.0%~±6.0%（因通道而異）
啟動 / 上升時間：230VAC 時 800~1000ms，115VAC 時 1800~2200ms（滿載）
（2）輸入?yún)?shù)
電壓范圍：90~264VAC 或 127~370VDC
頻率范圍：47~63Hz
交流電流：Typ. 2.5A/115VAC、1.2A/230VAC
浪涌電流：冷啟動≤40A/230VAC
漏電流：<3.5mA/240VAC
效率：Typ. 73%~78%（因型號而異）
保持時間：Typ. 24ms/230VAC、24ms/115VAC（滿載）
（3）保護功能
| 保護類型 | 保護參數 | 恢復方式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105%~150%（部分型號 105%~135%） | 打嗝模式，移除異常后自動恢復 |
| 過電壓 | CH1：5.75~6.75V，其他通道因型號而異 | 關斷輸出，重啟后恢復 |
| 過溫度（可選） | 無具體閾值，超溫觸發 | 關斷輸出，溫度下降后自動恢復 |
| 短路 | 無具體閾值，短路觸發 | 打嗝模式，移除短路后自動恢復 |
四、環境與物理參數
環境條件

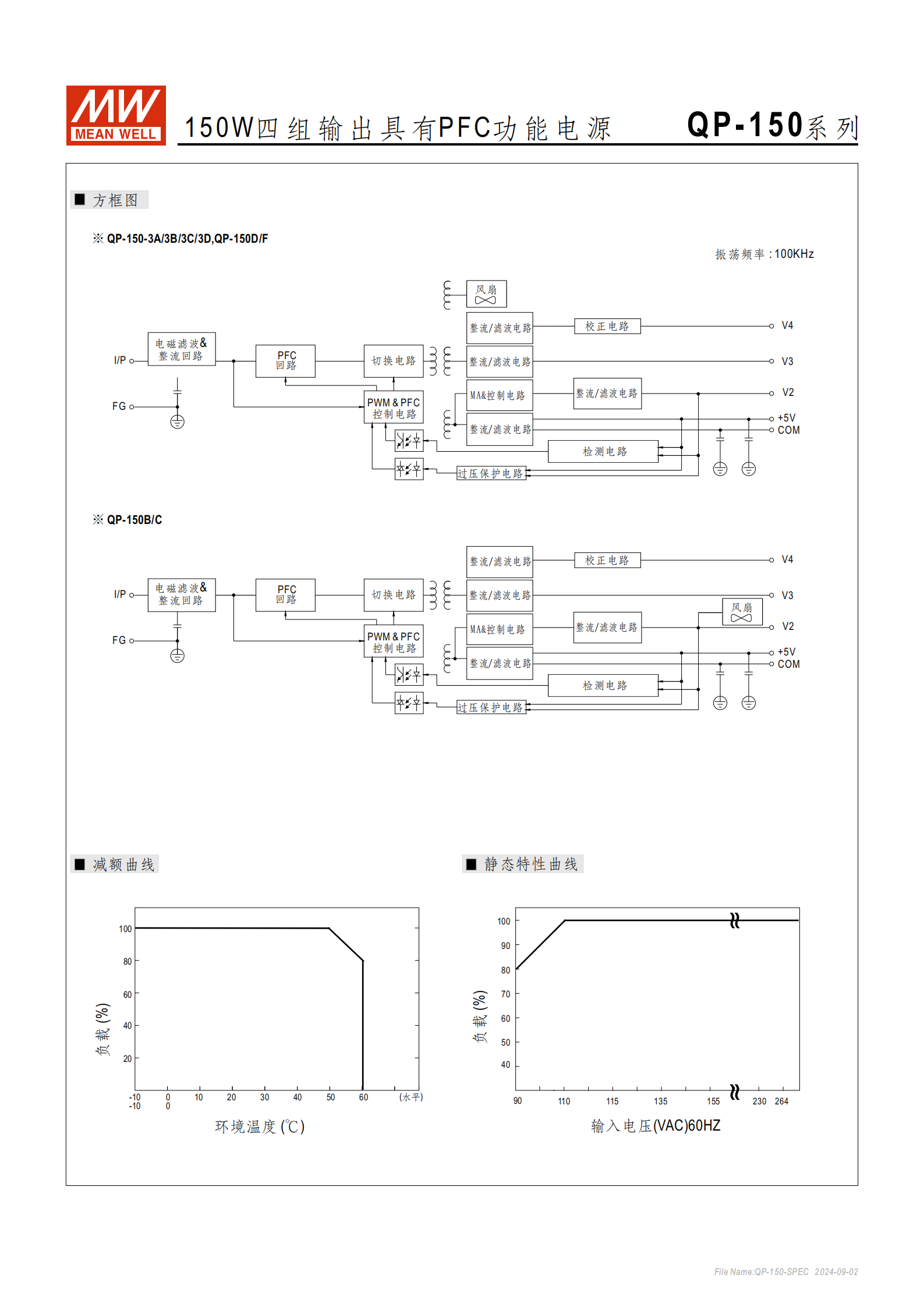

工作溫度：-10~+60℃（需參考減額曲線）
工作濕度：20~90%RH（無冷凝）
儲存溫度：-20~+85℃
儲存濕度：10~95%RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
物理規格
尺寸：1999950mm（LWH）（公差 ±1mm）
重量：QP-150-3A/3B/3C/3D、QP-150D/F 為0.93Kg；QP-150B/C 為1.1Kg
包裝：20pcs/19.6Kg/1.21CUFT（部分型號 20pcs/22Kg/1.21CUFT）
五、安規與電磁兼容
安全規范：通過 UL60950-1、TUV BS EN/EN62368-1、EAC TP TC 004 認證
耐壓：I/P-O/P: 3KVAC、I/P-FG: 2KVAC、O/P-FG: 0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms/500VDC/25℃/70%RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、輕工業標準、EAC TP TC 020
六、其他關鍵信息
MTBF：最小1763.3K hrs（Telcordia SR-332 標準）、262.6K hrs（MIL-HDBK-217F 標準，25℃）

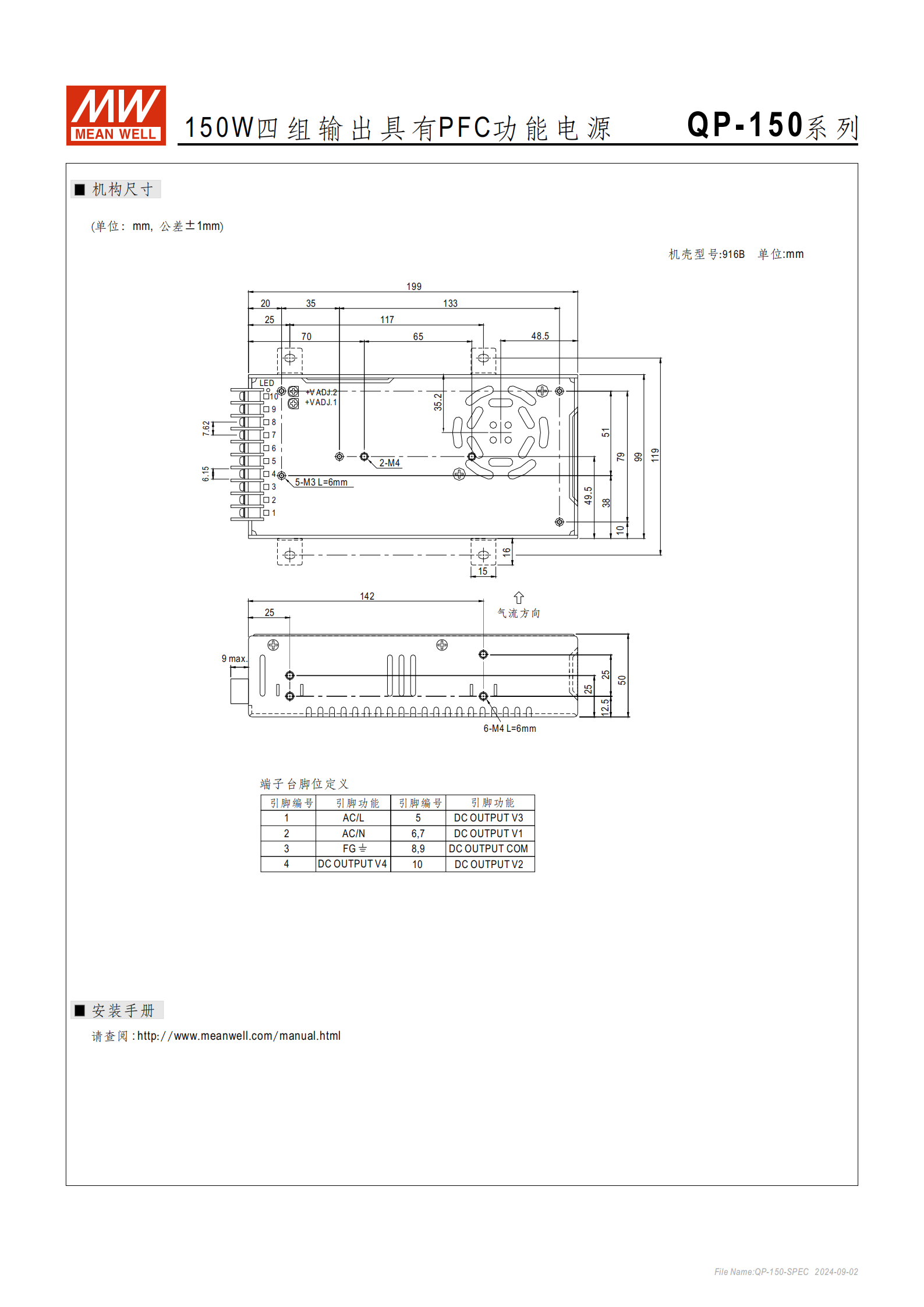

端子臺腳位定義：1（AC/L）、2（AC/N）、3（FG）、4（DC OUTPUT V4）、5（DC OUTPUT V3）、6-7（DC OUTPUT V1）、8-9（DC OUTPUT COM）、10（DC OUTPUT V2）
特殊說明：海拔高于 2000 米時，有風扇機型操作環溫需調降5℃/1000 米
4. 關鍵問題
問題 1：QP-150 系列電源的核心輸出特性的差異主要體現在哪些方面？不同型號的最大額定功率分別是多少？
答案：核心輸出特性差異主要體現在CH3/CH4 通道的直流電壓、額定電流，以及部分通道的電壓調整范圍、紋波與噪聲值；不同型號的最大額定功率如下：QP-150-3A（146W）、QP-150-3B（150.2W）、QP-150-3C（152W）、QP-150-3D（150.2W）、QP-150D（153.2W）、QP-150F（152W）、QP-150B（150W）、QP-150C（153W）。
問題 2：QP-150 系列電源具備哪些保護功能？不同保護功能的觸發條件和恢復方式有何區別？
答案：具備過負載、過電壓、過溫度（可選）、短路四類保護功能，具體區別如下：
| 保護功能 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105%~150%（部分型號 105%~135%） | 打嗝模式，移除負載異常后自動恢復 |
| 過電壓 | CH1 為 5.75~6.75V，其他通道按型號設定對應閾值 | 關斷輸出電壓，重啟電源后恢復 |
| 過溫度（可選） | 超過設定溫度閾值（無具體數值，按硬件檢測） | 關斷輸出電壓，溫度降至安全范圍后自動恢復 |
| 短路 | 輸出通道發生短路 | 打嗝模式，移除短路故障后自動恢復 |
問題 3：QP-150 系列電源的環境適應性和物理規格有哪些關鍵參數？在高海拔環境下使用需注意什么？
答案：關鍵參數如下：①環境適應性：工作溫度 - 10~+60℃、工作濕度 20~90% RH（無冷凝），儲存溫度 - 20~+85℃、儲存濕度 10~95% RH（無冷凝），耐振動 10~500Hz/2G（X/Y/Z 軸各 60 分鐘）；②物理規格：尺寸 1999950mm（LWH），重量 0.93Kg 或 1.1Kg（因型號而異）；③高海拔使用注意事項：當操作海拔高于 2000 米（6500ft）時，有風扇機型的操作環境溫度需按5℃/1000 米的標準調降。
