系列名稱: QP-150
核心功能: 150W總輸出功率，提供四路獨立直流輸出，內置主動式功率因數校正。
主要特性:
寬范圍交流輸入 (90-264VAC)。
內置主動PFC，功率因數 >0.95。
保護功能：短路、過載、過壓、過溫。
內置直流風扇強制風冷。
第4通道 (CH4) 輸出極性可選（負壓）。
開關頻率：100kHz。
3年保固。

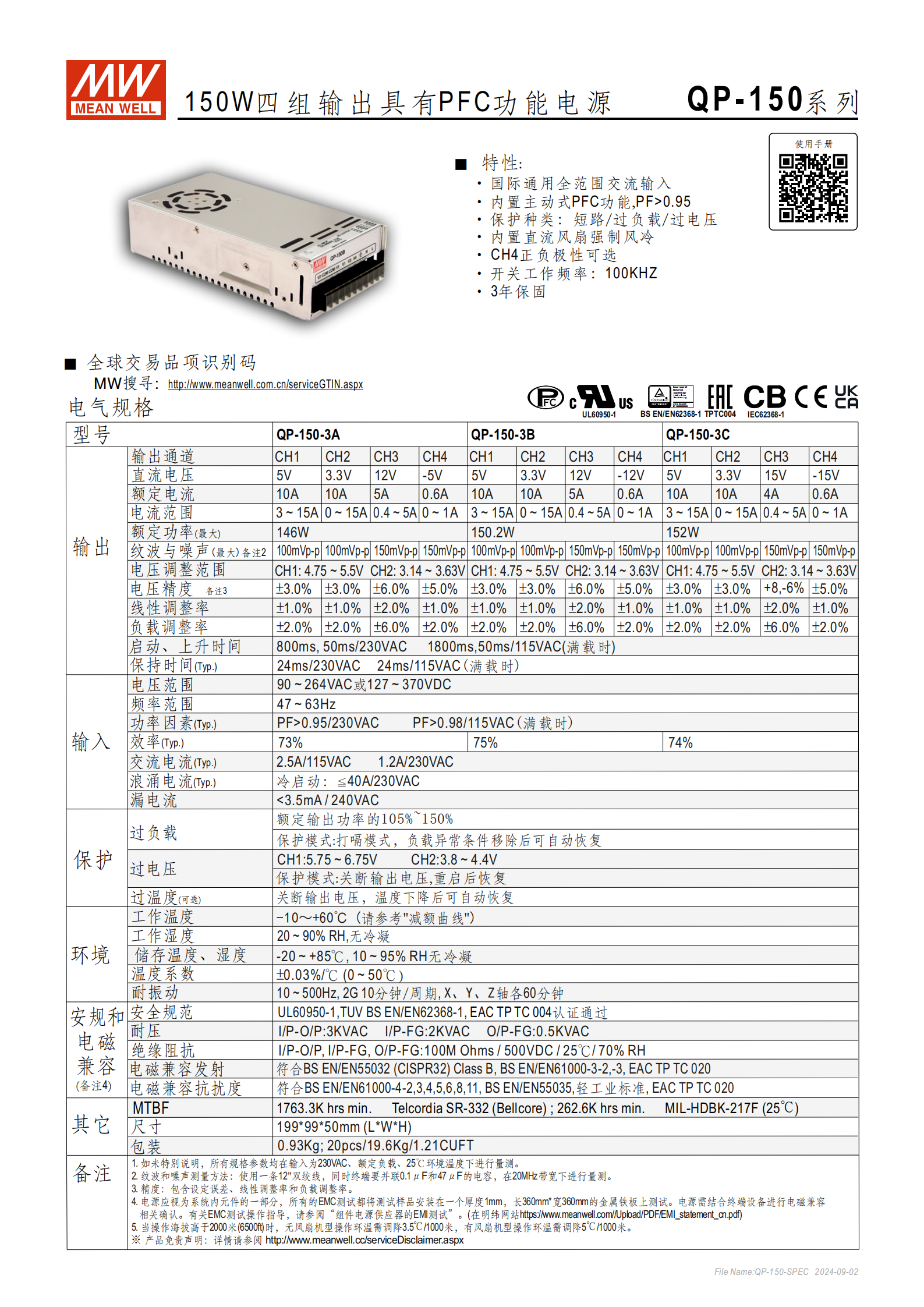

二、 型號與輸出規格（關鍵型號示例）
該系列包含多個子型號，輸出組合不同。以下是部分代表型號的通道配置：
| 型號 | CH1 | CH2 | CH3 | CH4 (負壓) | 總額定功率 |
|---|---|---|---|---|---|
| QP-150-3A | 5V/10A | 3.3V/10A | 12V/5A | -5V/0.6A | 146W |
| QP-150-3B | 5V/10A | 3.3V/10A | 12V/5A | -12V/0.6A | 150.2W |
| QP-150-3C | 5V/10A | 3.3V/10A | 15V/4A | -15V/0.6A | 152W |
| QP-150D | 5V/10A | 12V/4A | 24V/2A | -12V/0.6A | - |
| QP-150B | 5V/15A | 12V/4A | -12V/2A | -5V/0.6A | 150W |
注意: 不同型號的CH2、CH3、CH4輸出電壓/電流組合不同，CH1通常固定為5V。具體型號的詳細紋波、調整率等參數請查閱規格書表格。
三、 通用電氣參數
輸入電壓: 90-264VAC / 127-370VDC。
輸入頻率: 47-63Hz。
典型效率: 73% ~ 78% (依型號不同)。
保持時間: 滿載時典型值24ms。
工作溫度: -10℃ 至 +60℃ (需參考降額曲線)。
工作濕度: 20-90% RH，無凝露。
尺寸: 199mm (長) x 99mm (寬) x 50mm (高)。
重量: 約0.93Kg - 1.1Kg (依型號不同)。
四、 安全與合規
安全標準: 符合 UL60950-1, EN62368-1, EAC TP TC 004 等認證。
EMC (電磁兼容):
發射: 符合 EN55032 (CISPR32) Class B 等標準。
抗擾度: 符合 EN61000-4-2/3/4/5/6/8/11 及 EN55035 標準，輕工業等級。
MTBF (平均無故障時間): 最小 1763.3K 小時 (根據 Telcordia SR-332 標準)。
五、 使用與安裝要點
輸出特性:
各通道輸出電壓有獨立的調整范圍、精度和調整率。
CH1（5V主輸出）通常有較嚴格的調整率和精度。
CH4（負壓輸出）電流較小，典型為0.6A。
保護功能:
過載保護范圍多為額定功率的105%-150%，恒流限流模式，故障移除后自動恢復。
過壓保護為關斷輸出，需重啟恢復。

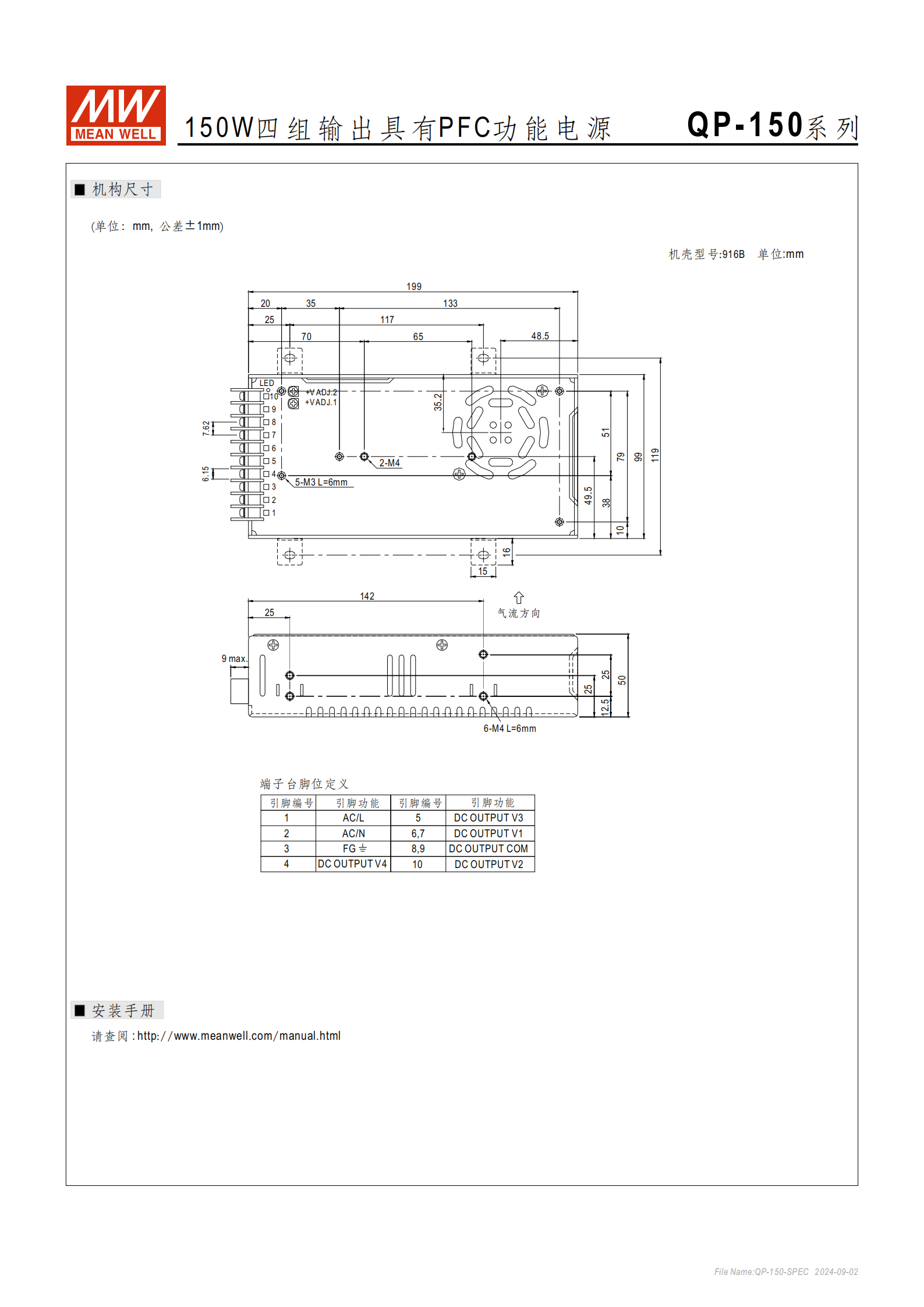

機械安裝:
文檔提供了詳細的機構尺寸圖、端子臺腳位定義和螺絲安裝孔位。
請注意氣流方向，確保散熱良好。

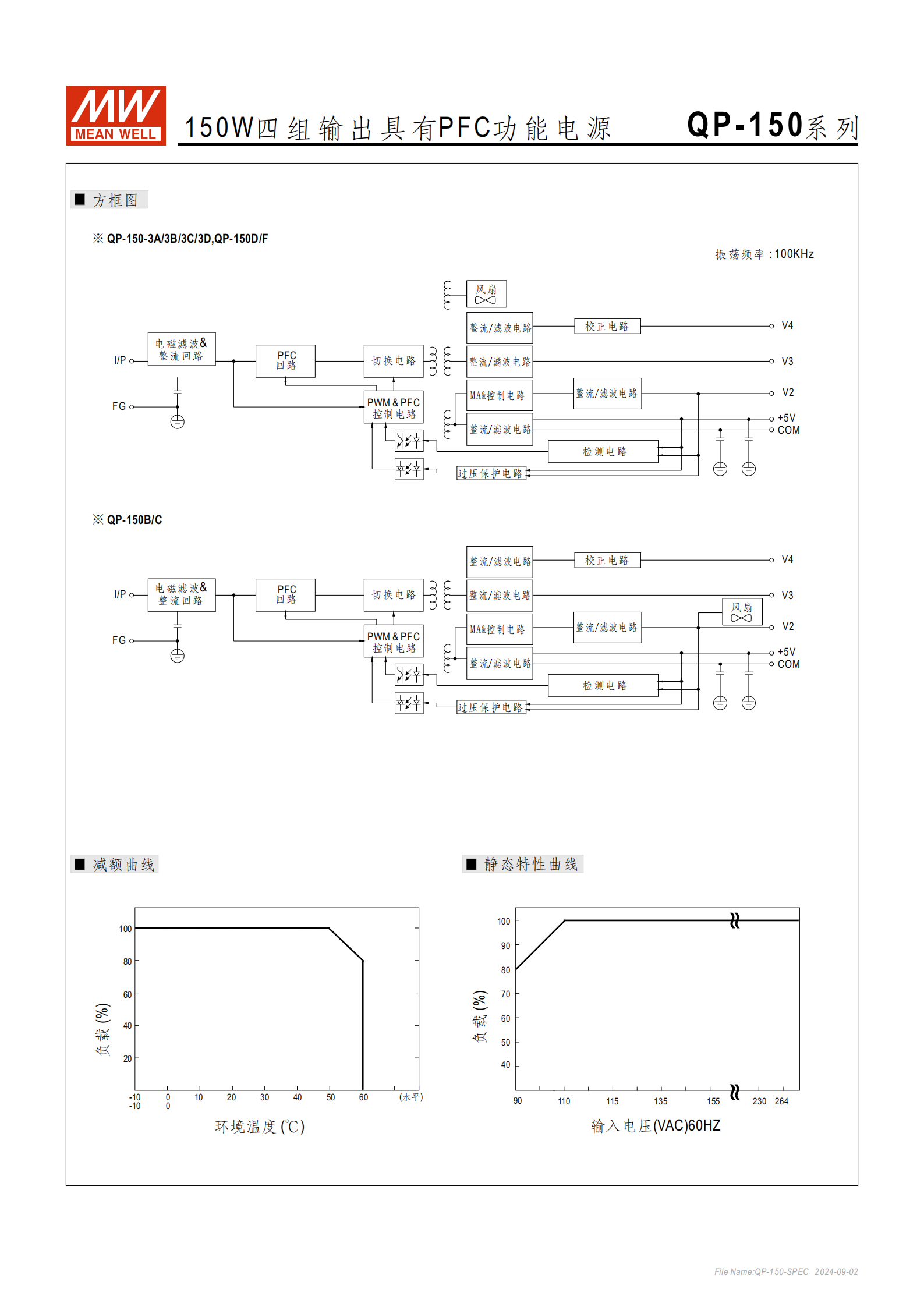

降額使用:
在高環境溫度或低輸入電壓下，輸出功率需要降額。具體需參考文檔中的 “減額曲線”。
六、 與 PSP-600 系列的對比摘要
| 特性 | PSP-600 系列 | QP-150 系列 |
|---|---|---|
| 總功率 | 600W (單路輸出) | 150W (四路輸出) |
| 核心優勢 | 高功率、可并聯 (達2400W)、效率高 | 多路輸出、結構緊湊、負壓可選 |
| 輸出路數 | 1路 (多種電壓型號可選) | 4路 (固定組合，CH1多為5V) |
| 并聯功能 | 支持 (最多4臺) | 不支持 |
| 遠程控制 | 支持 (RC/RCG) | 不支持 |
| 遠端采樣 | 支持 (RS+/RS-) | 不支持 |
| 尺寸 | 170x120x93mm | 199x99x50mm (更薄) |
| 典型應用 | 工業設備、測試儀器、通信系統等高功率單路供電 | 工控機、POS機、安防設備、需要多路電壓的系統供電 |
