PSP-600 系列是一款具備600W 功率、PFC 功能與并聯功能（最多 4 臺并聯，總功率可達 2400W）的電源產品，支持88~264VAC 寬交流輸入及124~370VDC 直流輸入，擁有短路 / 過載 / 過壓 / 過溫等多重保護，集成遠程開關控制、遠程檢測功能，工作溫度范圍 - 20~+60℃，MTBF 最高達 1132.9K 小時，通過 UL62368-1 等多項安全認證，提供3 年質保，適用于多種工業及電子設備場景。

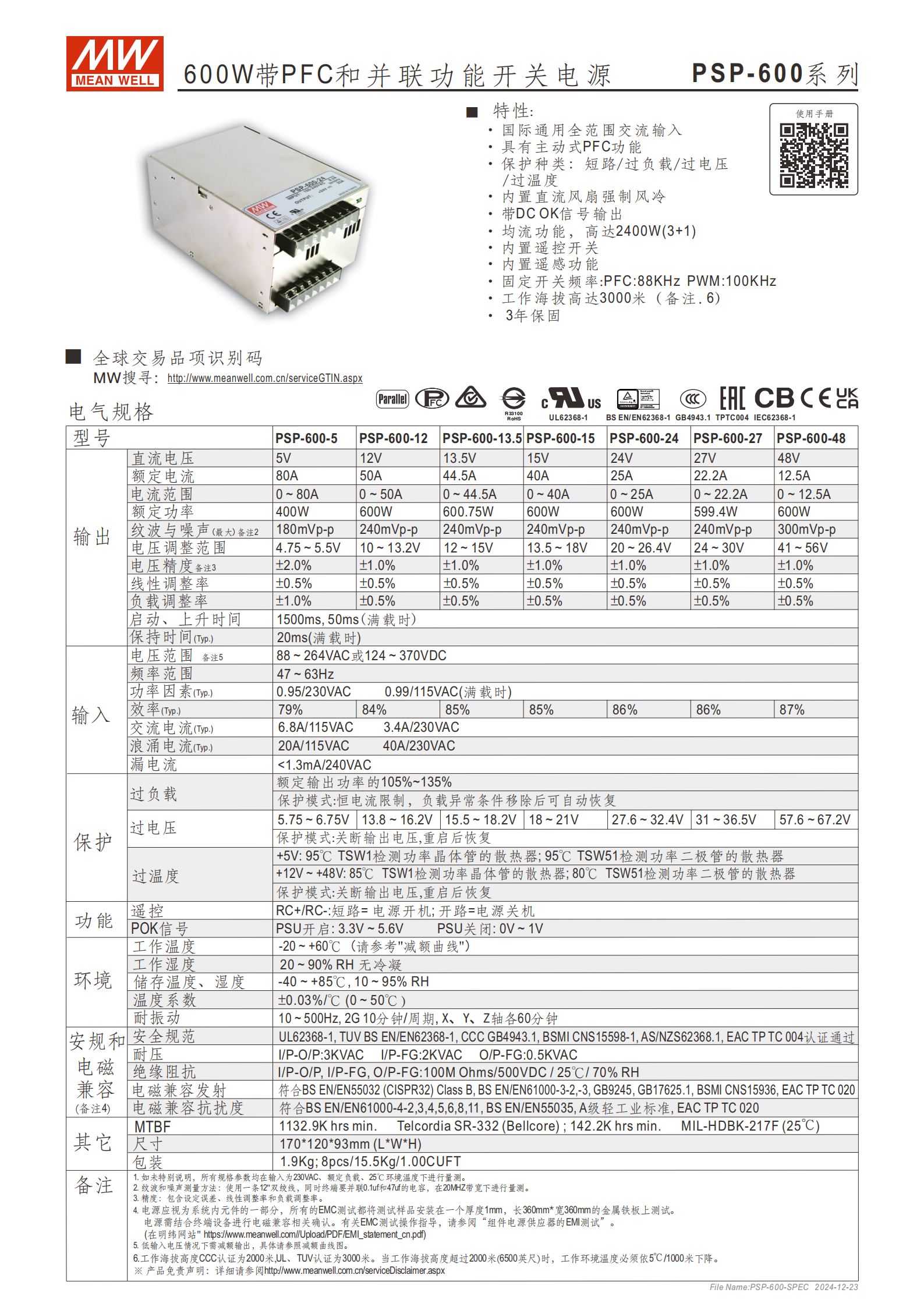

一、產品基礎信息
| 項目 | 關鍵內容 |
|---|---|
| 產品型號 | PSP-600 系列 |
| 核心功率 | 單臺 600W；并聯最大 2400W（3+1 臺組合） |
| 核心功能 | 內置主動 PFC 功能、并聯功能、遠程 ON-OFF 控制、遠程檢測功能、POK 信號輸出 |
| 開關頻率 | PFC：88KHz；PWM：100KHz |
| 質保期限 | 3 年 |
二、電氣性能參數
輸入?yún)?shù)
電壓范圍：AC 88~264V、DC 124~370VDC（注：低輸入電壓下可能需降容，參考降容曲線）
頻率范圍：47~63Hz
輸入電流：115VAC 時 6.8A、230VAC 時 3.4A（典型值）
浪涌電流：115VAC 時 20A、230VAC 時 40A（典型值）
功率因數：115VAC 滿載 0.99、230VAC 滿載 0.95（典型值）
輸出參數
輸出電壓檔位（多檔可選）：5.75~6.75V、13.8~16.2V、15.5~18.2V、18~21V、27.6~32.4V、31~36.5V、57.6~67.2V
效率：典型值 79%~87%（不同工況）
泄漏電流：<1.3mA/240VAC
溫度系數：±0.03%/℃（0~50℃）
時序參數
建立時間：1500ms（典型值，滿載）
上升時間：50ms（典型值，滿載）
保持時間：20ms（典型值，滿載）
三、保護功能
| 保護類型 | 保護機制 |
|---|---|
| 短路保護（OCP） | 恒流限制，故障移除后自動恢復 |
| 過載保護（OLP） | 105~135% 額定輸出功率觸發，斷電重啟恢復 |
| 過壓保護（OVP） | 觸發后關閉輸出電壓，斷電重啟恢復 |
| 過溫保護（OTP） | 觸發后關閉輸出電壓，斷電重啟恢復 |
四、控制與信號功能
遠程控制：RC+/RC - 引腳短接 = 開機，斷開 = 關機
POK 信號：TTL 電平，開機時 3.3V~5.6V，關機時 0V~1V（RCG 與 POK 引腳壓差）
遠程檢測：支持遠程 sensing 功能（RS+、RS - 引腳）
五、環境與物理特性
環境參數
工作溫度：-20~+60℃（需參考降容曲線）
存儲溫度：-40~+85℃，10~95% RH（無凝露）
工作海拔：UL/TUV 認證最高 3000 米；CCC 認證最高 2000 米（海拔 > 2000 米時，每升高 1000 米需降容 5℃）
振動要求：10~500Hz，2G 加速度，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）

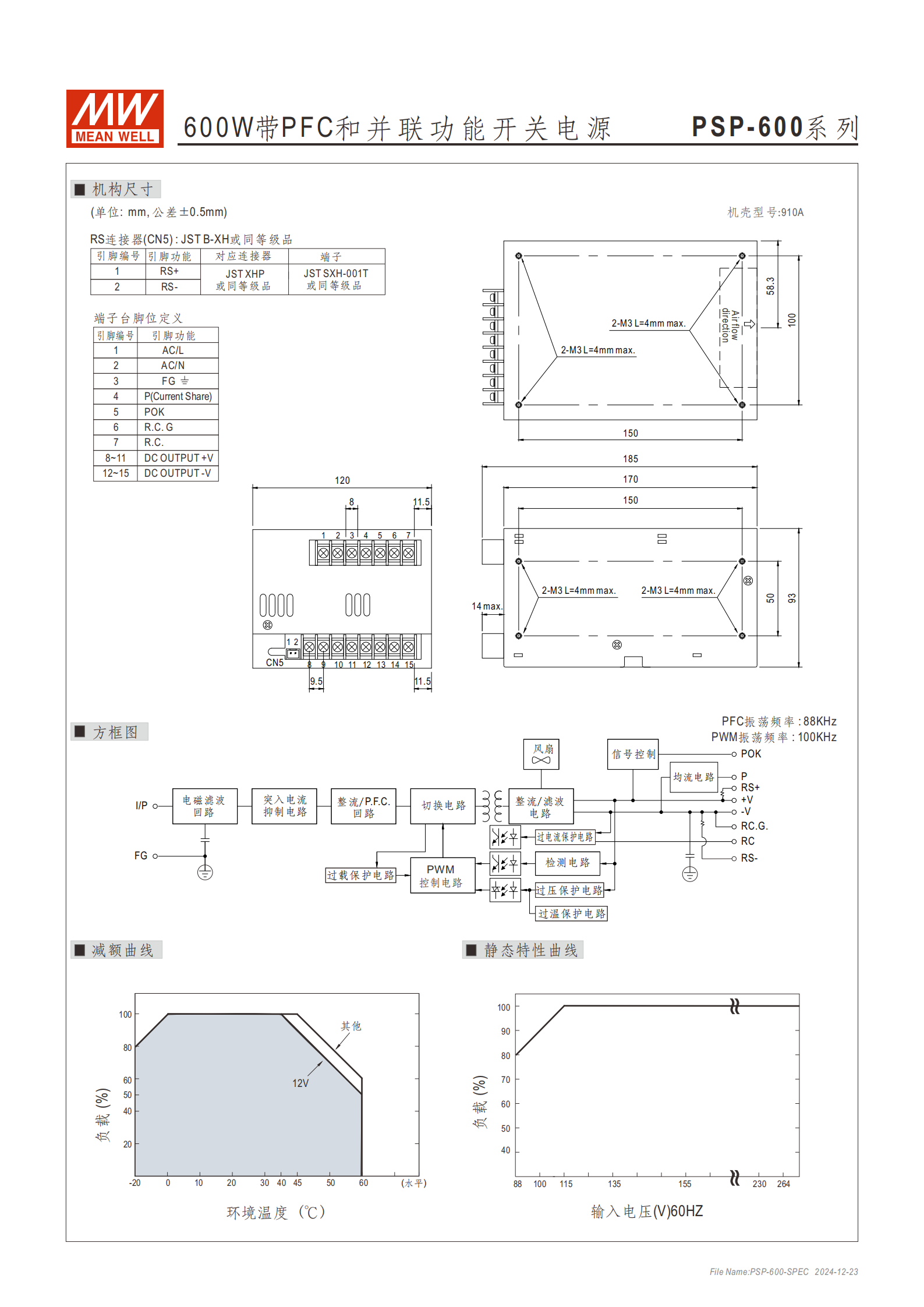

物理參數
尺寸：17012093mm（LWH，公差 ±0.5mm）
單臺重量：1.9Kg；包裝規格 8 臺 / 箱，每箱 15.5Kg，體積 1.00CUFT
散熱方式：內置 DC 風扇強制風冷
六、認證與可靠性
安全認證：UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、BSMI CNS15598-1、AS/NZS62368.1、EAC TP TC 004
EMC 標準：發射符合 BS EN/EN55032（CISPR32）Class B、GB9245 等；抗擾符合 BS EN/EN61000-4 系列、BS EN/EN55035 等
耐壓測試：輸入 - 輸出 3KVAC、輸入 - 機殼 2KVAC、輸出 - 機殼 0.5KVAC
絕緣電阻：輸入 - 輸出、輸入 - 機殼、輸出 - 機殼均為 100MΩ（500VDC、25℃、70% RH）
MTBF：Telcordia SR-332 標準下最小 1132.9K 小時；MIL-HDBK-217F 標準（25℃）下最小 142.2K 小時

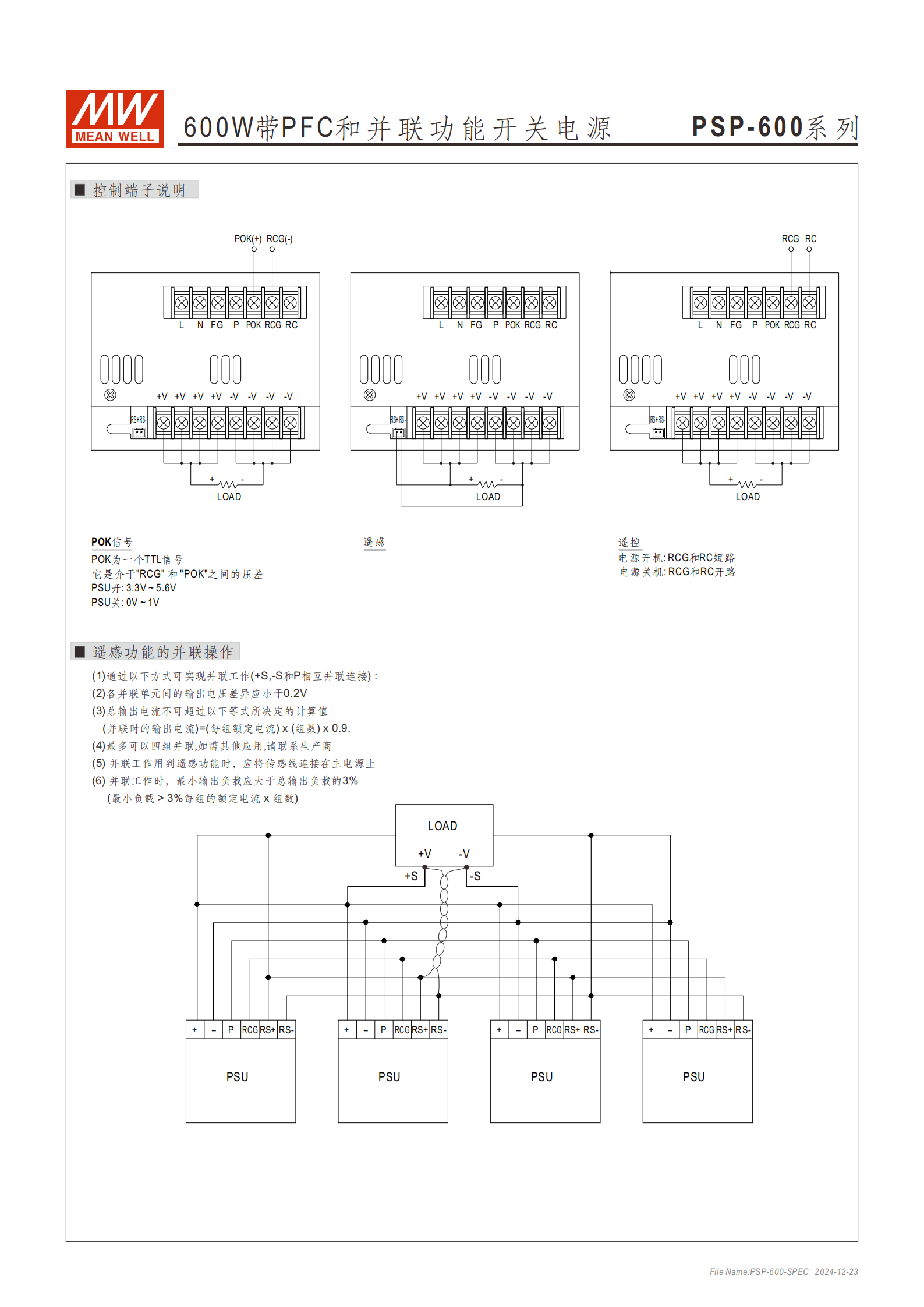

七、并聯操作說明
最多支持 4 臺并聯，需將各單元的 + S、-S、P 引腳相互連接
各單元輸出電壓差需≤0.2V
并聯總輸出電流≤單臺額定電流 × 臺數 ×0.9
并聯時遠程檢測線僅連接主單元
并聯最小輸出負載 > 單臺額定電流 × 臺數 ×3%
4. 關鍵問題
問題 1：PSP-600 系列電源的并聯功能有哪些核心限制條件？
答案：① 并聯臺數上限為 4 臺，總功率最大 2400W（3+1 組合）；② 各單元輸出電壓差需控制在 0.2V 以內；③ 總輸出電流不能超過 “單臺額定電流 × 臺數 ×0.9”；④ 遠程檢測線僅連接主單元，不可多單元同時連接；⑤ 最小輸出負載需大于 “單臺額定電流 × 臺數 ×3%”，否則可能影響并聯穩定性。
問題 2：PSP-600 系列電源的保護機制包含哪些類型？不同保護的恢復方式有何區別？
答案：包含短路保護（OCP）、過載保護（OLP）、過壓保護（OVP）、過溫保護（OTP）四類核心保護；恢復方式分為兩種：① 短路保護為 “恒流限制 + 自動恢復”，故障（短路）移除后無需手動操作即可恢復輸出；② 過載、過壓、過溫保護為 “關閉輸出電壓 + 斷電重啟恢復”，需斷開電源重新上電才能恢復正常工作。
問題 3：PSP-600 系列電源在不同認證標準下的工作海拔限制及高海拔使用要求是什么？
答案：① 海拔限制：UL/TUV 認證下最高 3000 米，CCC 認證下最高 2000 米；② 高海拔要求：當工作海拔超過 2000 米時，每升高 1000 米需執行 5℃的環境溫度降容（即海拔每增加 1000 米，允許的最高工作溫度降低 5℃），同時低輸入電壓工況下需額外參考降容曲線確認實際可用功率
