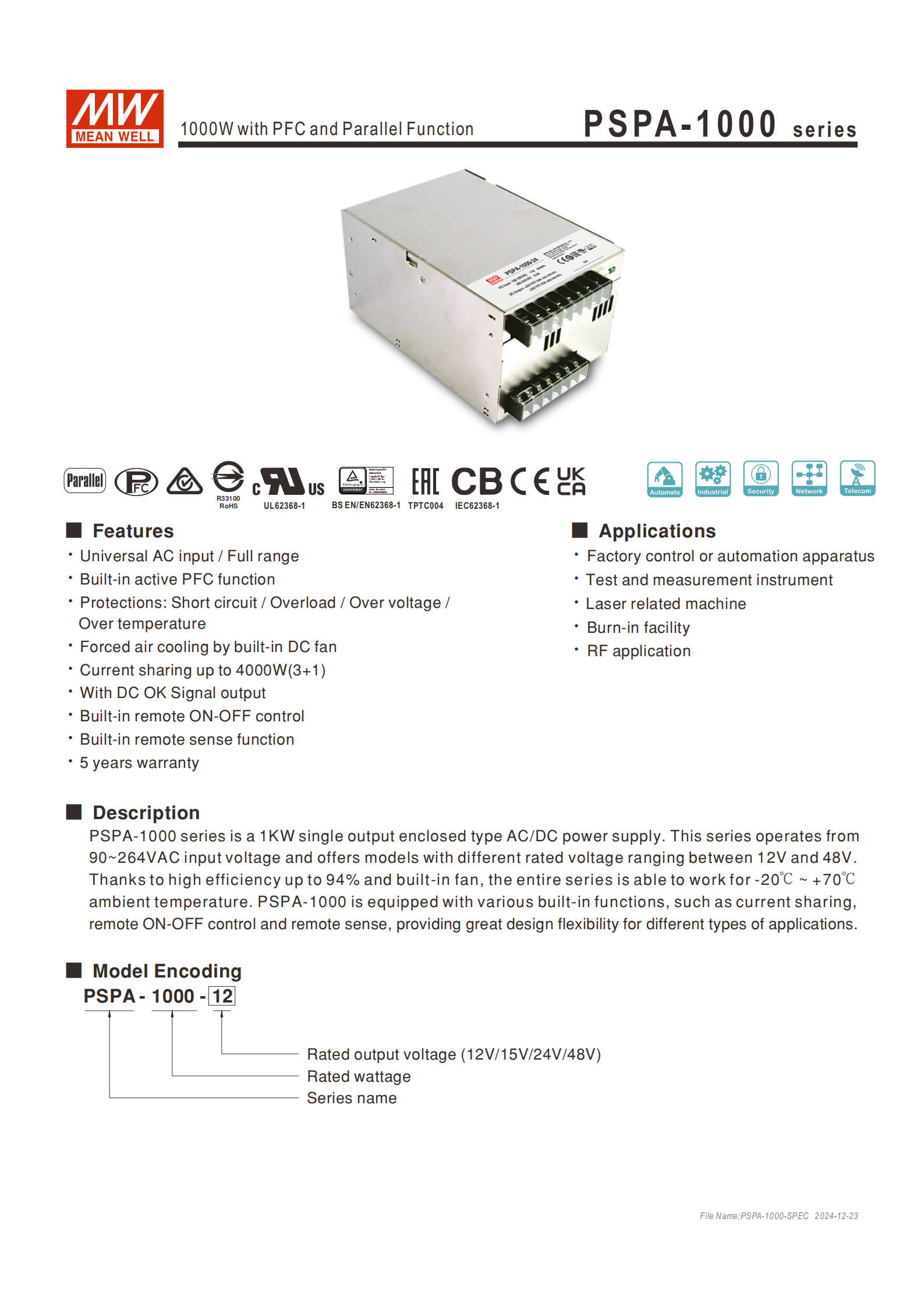

主動式 PFC 功能
全范圍交流輸入（90~264VAC）
多種保護：短路、過載、過壓、過溫
內置直流風扇強制冷卻
支持并聯使用，最多 4 臺（3+1）達 4000W
支持遙控開關、遙感功能、DC OK 信號
5 年質保

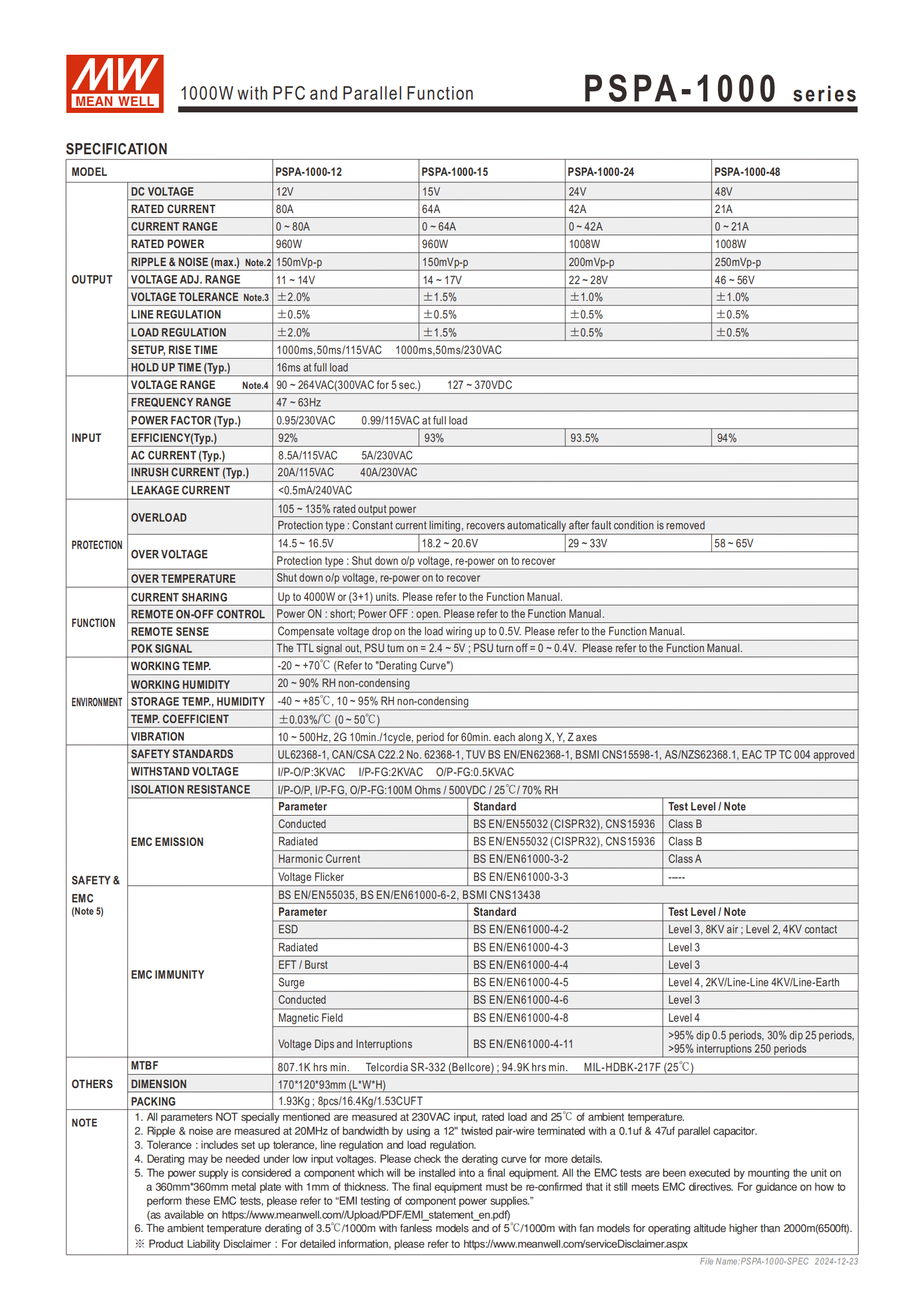

?? 電氣規格（摘要）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| PSPA-1000-12 | 12V | 80A | 960W |
| PSPA-1000-15 | 15V | 64A | 960W |
| PSPA-1000-24 | 24V | 42A | 1008W |
| PSPA-1000-48 | 48V | 21A | 1008W |

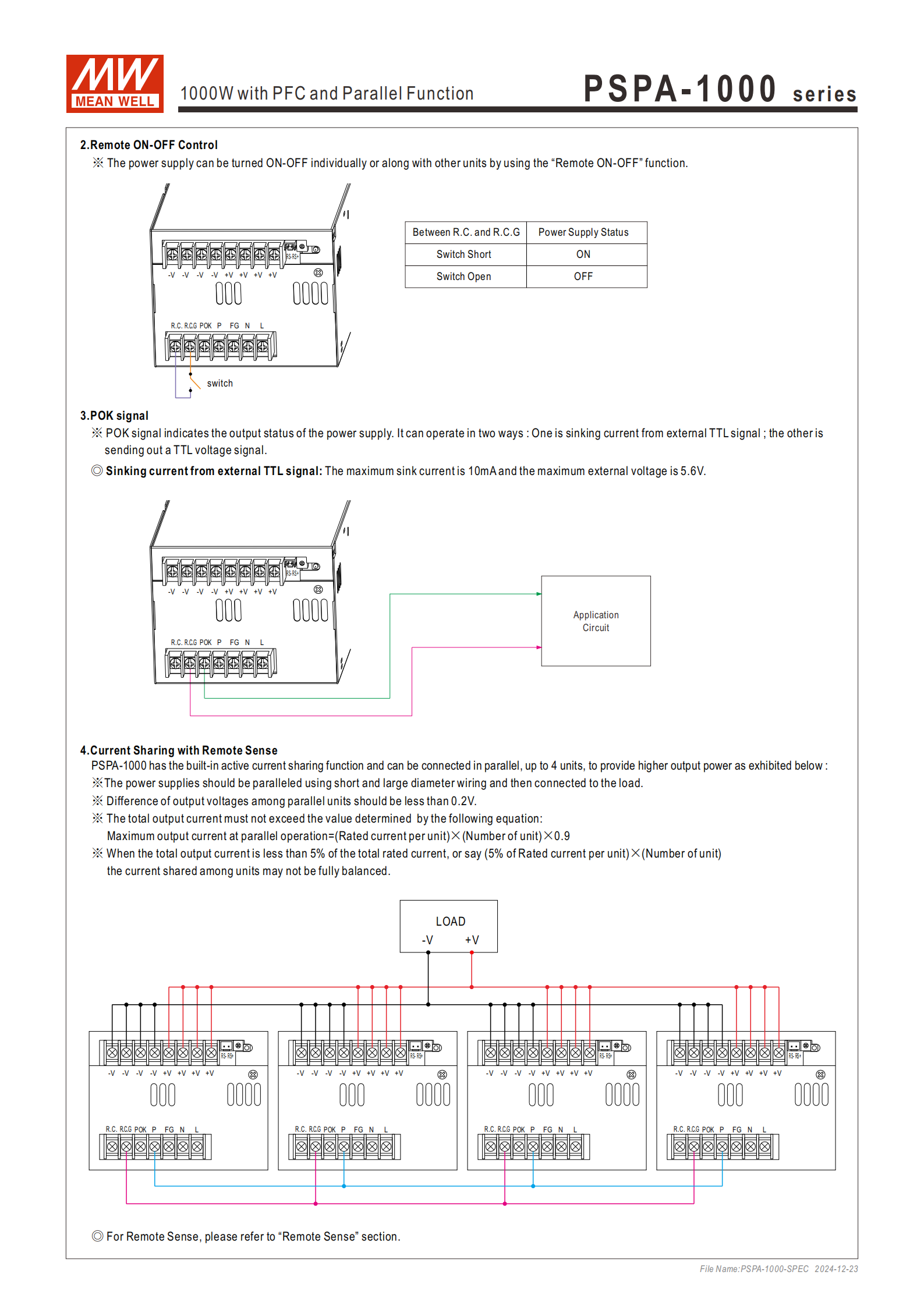

?? 功能與控制

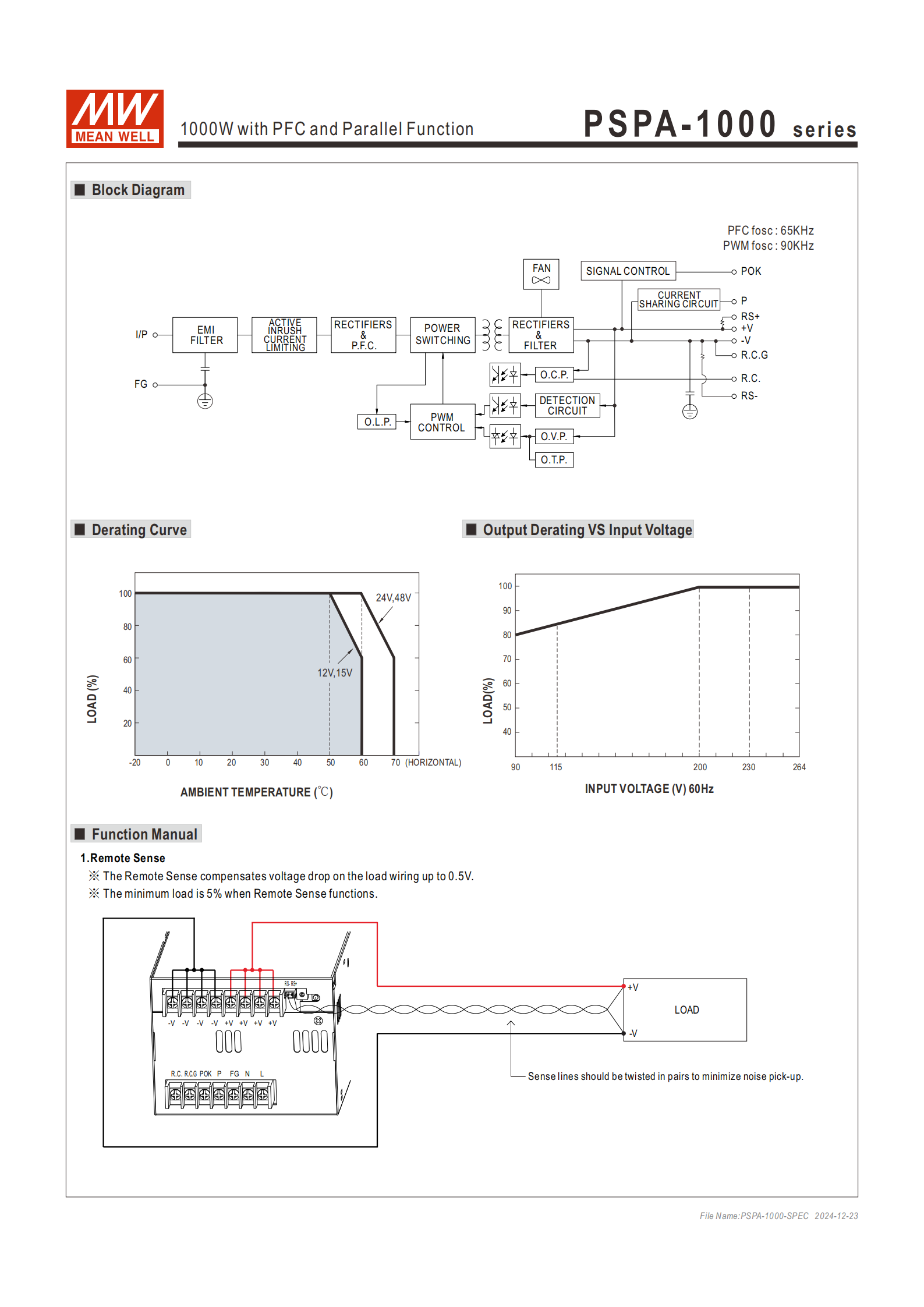

遙感功能：最大可補償 0.5V 線損，最小負載 5%
遙控開關：通過 RC/RCG 控制
POK 信號（DC OK）：TTL 輸出，表示電源狀態
均流功能：支持并聯運行，最高 4000W
內置風扇：強制風冷
?? 物理與環境參數
尺寸：170 × 120 × 93 mm（結構與之前系列不同）
工作溫度：-20℃ ~ +70℃（參考減額曲線）
儲存溫濕度：-40℃ ~ +85℃，10~95%RH
耐振動：10~500Hz，2G，XYZ 各 60 分鐘
?? 認證與標準
安全認證：UL62368-1、EN62368-1、EAC TP TC 004、BSMI CNS15598-1 等
EMC 發射：符合 CISPR32 Class B
EMC 抗擾度：符合 EN61000-4-2/3/4/5/6/8/11 等
MTBF：最低 807.1K 小時（Telcordia SR-332）
?? 備注
遙感功能使用時需保持最小負載 5%
并聯時輸出電流總和 ≤ 各單元額定電流之和 × 0.9
并聯單元輸出電壓差異應小于 0.2V
POK 信號可外接 TTL，最大吸入電流 10mA，最大電壓 5.6V

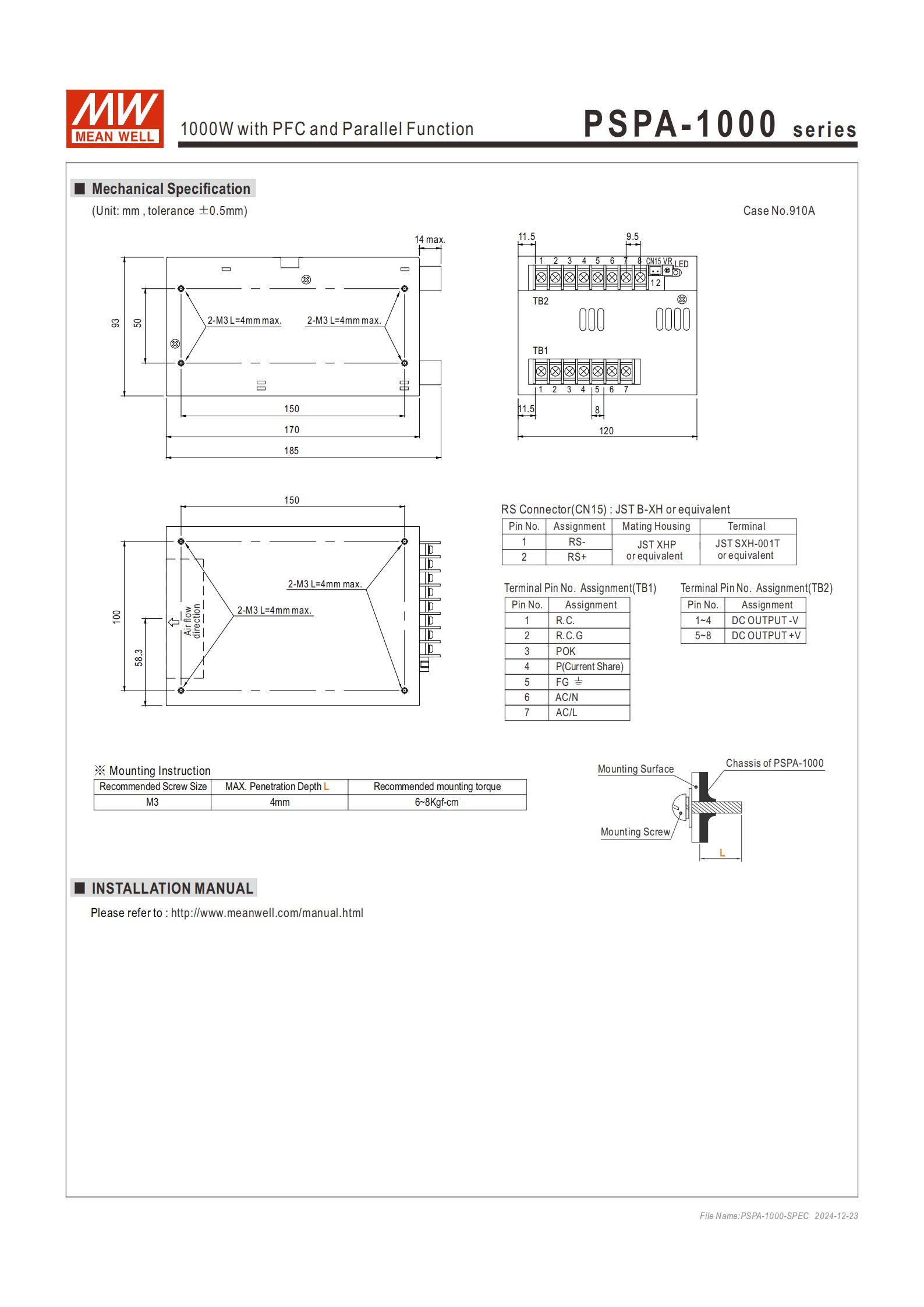

?? 端子定義
TB1（控制端子）
| 引腳 | 功能 | 說明 |
|---|---|---|
| 1 | R.C. | 遙控正極 |
| 2 | R.C.G | 遙控地 |
| 3 | POK | DC OK 信號 |
| 4 | P | 均流信號（并聯用） |
| 5 | FG | 接地 |
| 6 | AC/N | 交流零線 |
| 7 | AC/L | 交流火線 |
TB2（直流輸出端子）
| 引腳 | 功能 |
|---|---|
| 1~4 | DC OUTPUT -V |
| 5~8 | DC OUTPUT +V |
?? 安裝說明
推薦螺絲：M3，最大穿透深度 4mm，扭矩 6~8 Kg/cm
機殼型號：910A
連接器：JST B-XH 系列
