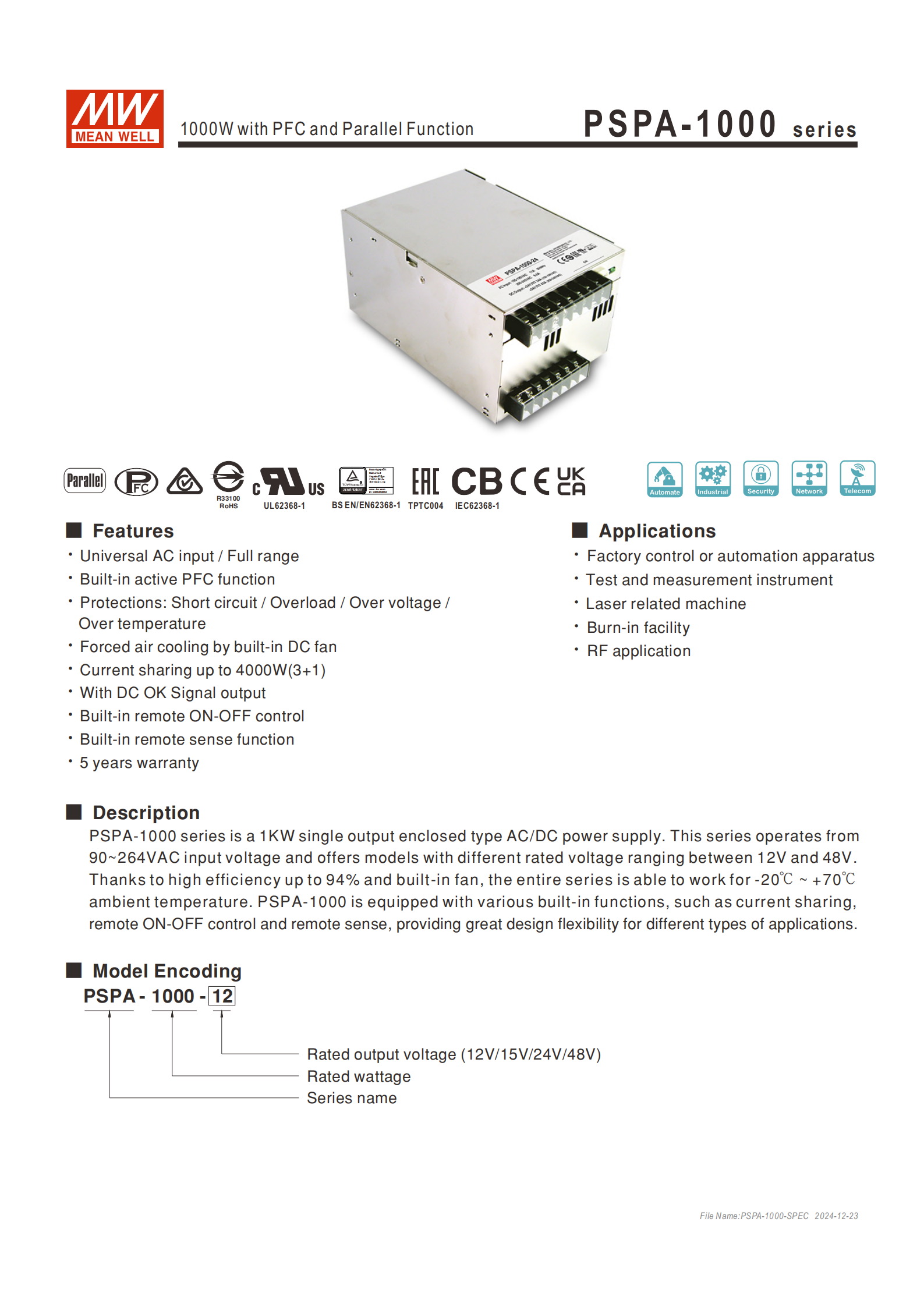

PSPA-1000 系列是一款 1KW 單組輸出機殼型交流變直流電源供應器，具備90~264VAC 國際通用全范圍輸入、94% 高轉換效率，支持12V/15V/24V/48V 多種額定輸出電壓，工作溫度范圍為 -20℃~+70℃，內建主動式 PFC、均流（3+1 并聯可達 4000W）、遙控開關、遙感等功能，擁有短路 / 過負載 / 過電壓 / 過溫度多重保護，符合 UL62368-1 等多項安全規范，提供 5 年保固，廣泛應用于工廠控制、測試測量?jī)x器、激光設備等場景。
一、產品概述
產品定位：1KW 單組輸出機殼型交流變直流（AC-DC）電源供應器，整系列支持多型號額定輸出電壓，適配全球通用輸入電源，具備高轉換效率和寬溫工作能力。
核心優勢：集成主動式 PFC、均流、遙控等多功能，多重保護機制，合規性強，5 年長期保固。

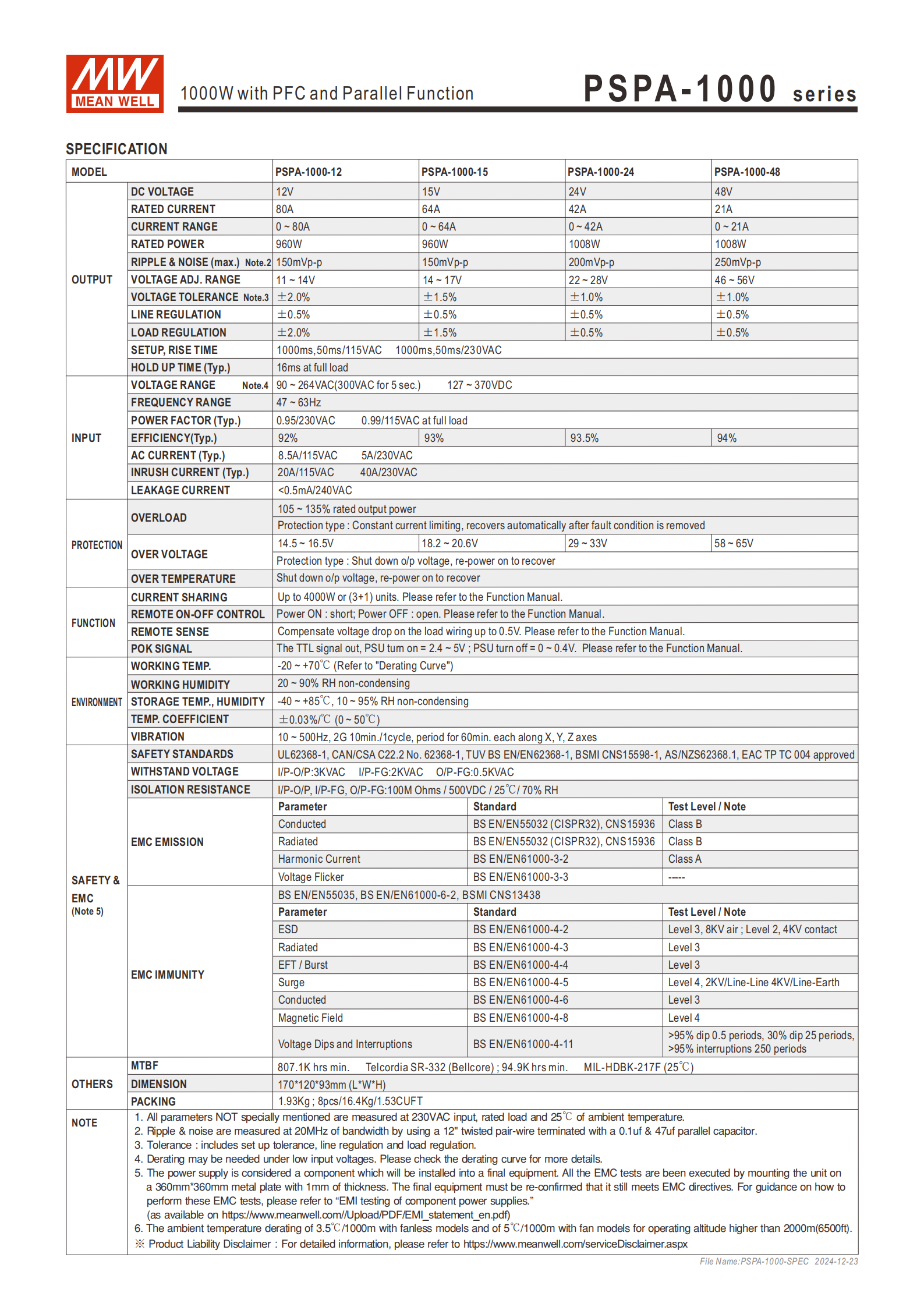

二、關鍵電氣參數（表格匯總）
| 類別 | 具體參數 | 備注 |
|---|---|---|
| 輸入特性 | 輸入電壓范圍 | 90~264VAC（300VAC 持續 5 秒）、127~370VDC |
| 輸入特性 | 頻率范圍 | 47~63Hz |
| 輸入特性 | 交流電流 | 8.5A/115VAC、5A/230VAC（Typ.） |
| 輸入特性 | 浪涌電流 | 20A/115VAC、40A/230VAC |
| 輸出特性 | 額定輸出電壓 | 12V（11~14V）、15V（14~17V）、24V（22~28V）、48V（46~56V） |
| 輸出特性 | 額定功率 | 960W、960W、1008W（對應不同電壓型號） |
| 輸出特性 | 紋波與噪聲（最大） | 150mVp-p（12V/15V）、200mVp-p（24V）、250mVp-p（48V） |
| 輸出特性 | 電壓調整范圍 | 14.5~16.5V（15V 型）、18.2~20.6V（24V 型）、29~33V（24V 型）、58~65V（48V 型） |
| 精度指標 | 電壓精度 | ±2.0%（12V）、±1.5%（15V/24V）、±1.0%（48V） |
| 精度指標 | 線性調整率 | ±0.5%（各型號） |
| 精度指標 | 負載調整率 | ±0.5%~±1.5% |
| 精度指標 | 溫度系數 | ±0.03%/℃（0~50℃） |
| 其他性能 | 轉換效率（Typ.） | 92%~93.5%（滿載） |
| 其他性能 | 功率因數 | 0.95（230VAC）、0.99（115VAC） |
| 其他性能 | 漏電流 | <0.5mA/240VAC |
| 其他性能 | 保持時間 | 1000ms，50ms/115VAC/230VAC |
| 其他性能 | 啟動上升時間 | 16ms（滿載時，Typ.） |
三、核心功能與保護
核心功能
主動式 PFC：提升功率因數，優化電網利用率。

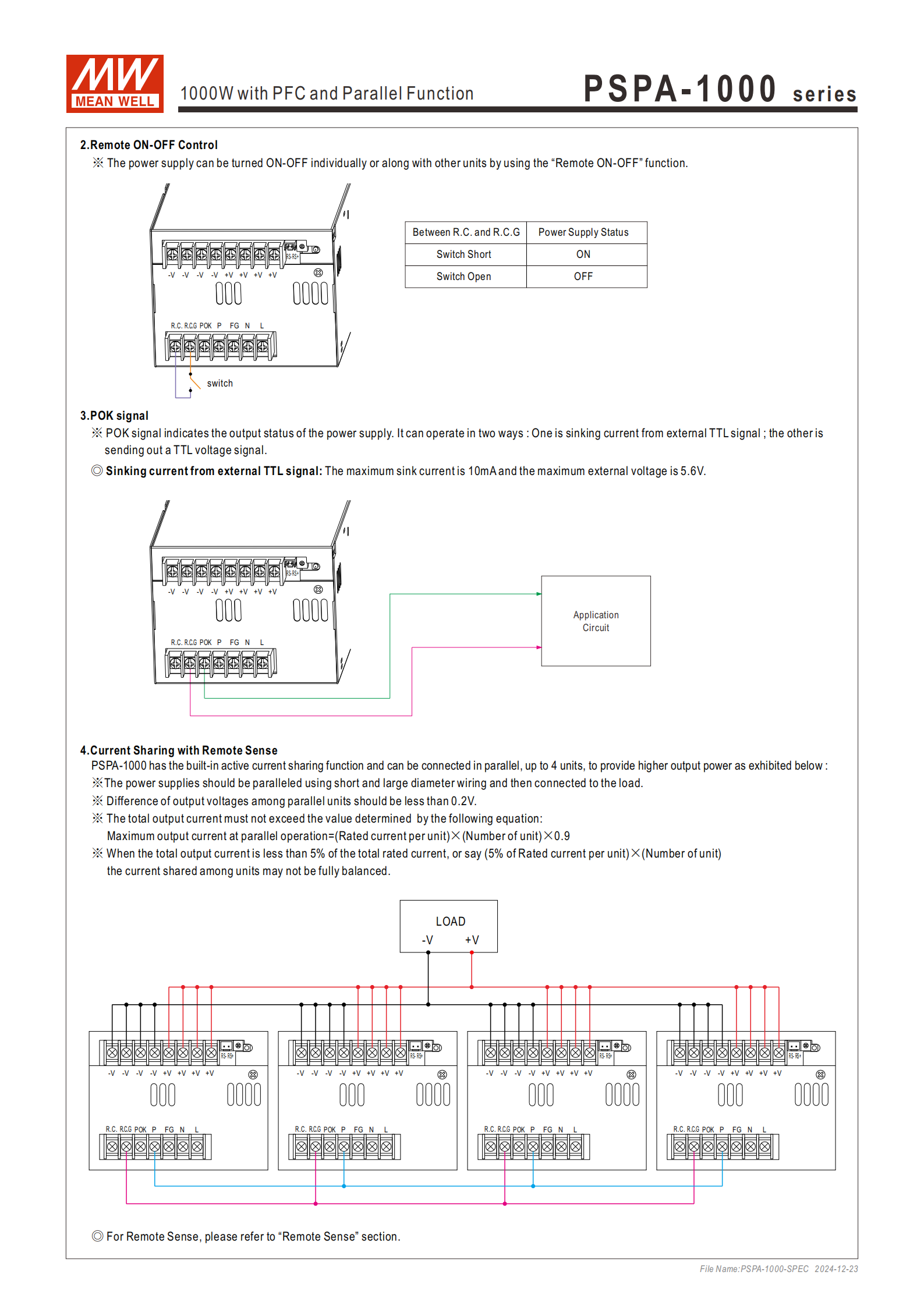

均流功能：支持 3+1 臺并聯，總功率可達 4000W，需確保各單元輸出電壓差異 < 0.2V，總輸出電流≤（單組額定電流 × 組數 ×0.9）。
遙控開關：支持 TTL 信號控制，打開 = 2.4~5V，關閉 = 0~0.4V，可單獨或聯動控制電源開關。
遙感功能：對負載線壓降補償最大 0.5V，最小負載需 5%，感應線需絞繞以減噪。
POK 信號輸出：反映電源輸出狀態，可吸入外部 TTL 信號電流（最大 10mA，外部電壓≤5.6V）。
保護機制
保護類型：短路、過負載、過電壓、過溫度。
保護動作：均為關斷輸出電壓，重啟后恢復正常。
四、安全與合規
安全認證：通過 UL62368-1、CAN/CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、BSMI CNS15598-1 等多項標準。
EMC 規范：
發射：符合 BS EN/EN55032（CISPR32）、CNS15936 等。
抗擾度：ESD（Level3 8KV 空氣 / Level2 4KV 接觸）、Surge（Level4 2KV 線 - 線 / 4KV 線 - 地）等 EN61000 系列標準。
耐壓與絕緣：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；絕緣阻抗 100M Ohms/500VDC/25℃/70% RH。
五、應用場景與安裝
適用場景：工廠控制或自動化裝置、測試和測量?jī)x器、激光相關類機器、老化設備等。
安裝與機構：

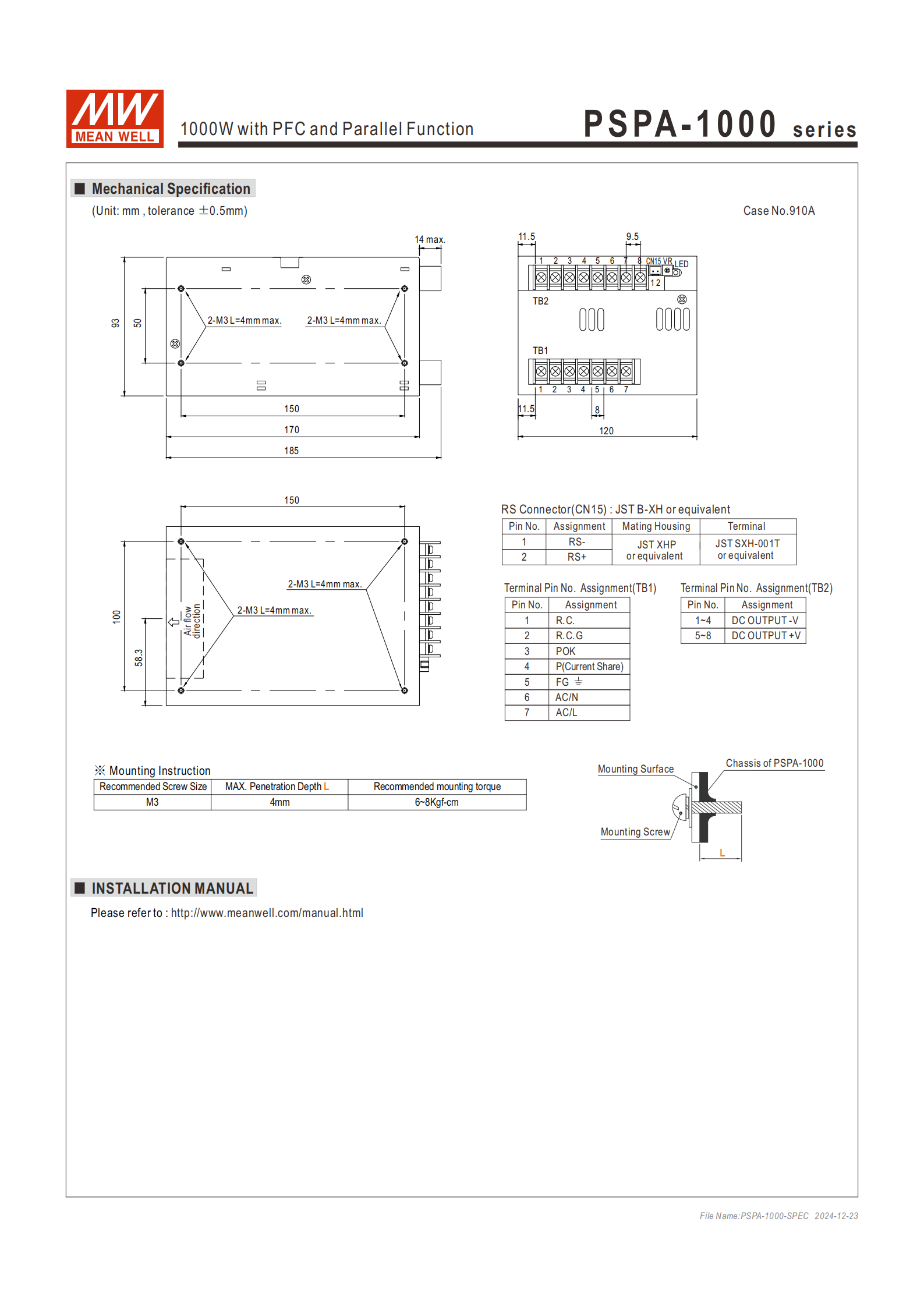

機構尺寸：?jiǎn)挝?mm（公差 ±0.5mm），機殼編號 910A，具體尺寸含 150mm、170mm、185mm 等關鍵維度。
連接器：RS 連接器（CN15）為 JST B-XH 或同等級品，TB1/TB2 端子 pin 腳定義為 1-4（DC OUTPUT-V）、5-8（DC OUTPUT+V）。
六、重要備注
所有規格參數默認在 230VAC 輸入、額定負載、25℃環境下測量。
紋波和噪聲測量需使用 12 英寸雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下進行。

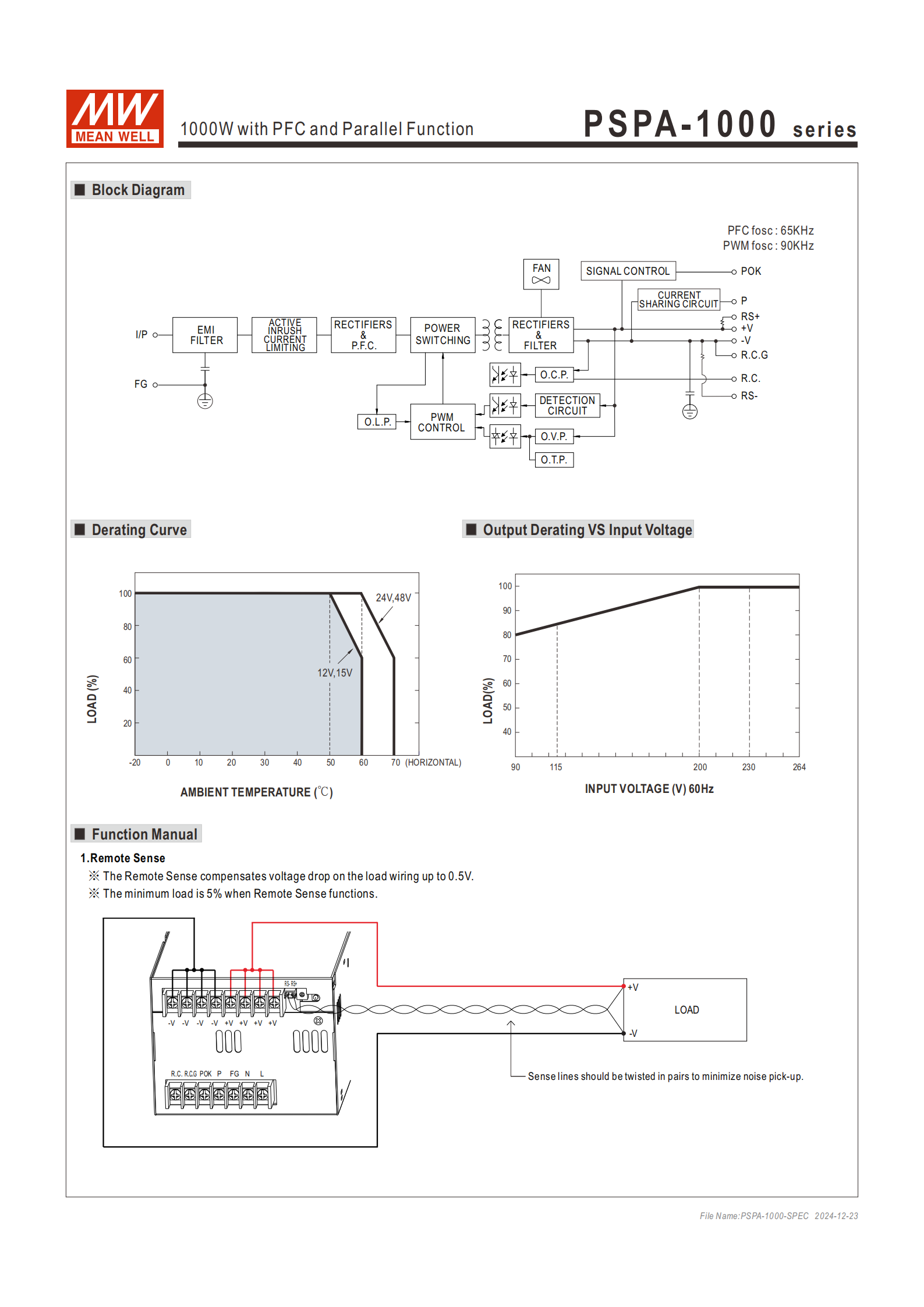

低電壓輸入時需減額輸出，具體參考輸出減額曲線圖。
電源為系統內元件，EMC 測試需結合終端設備確認，詳細操作見官網 EMI 聲明。
