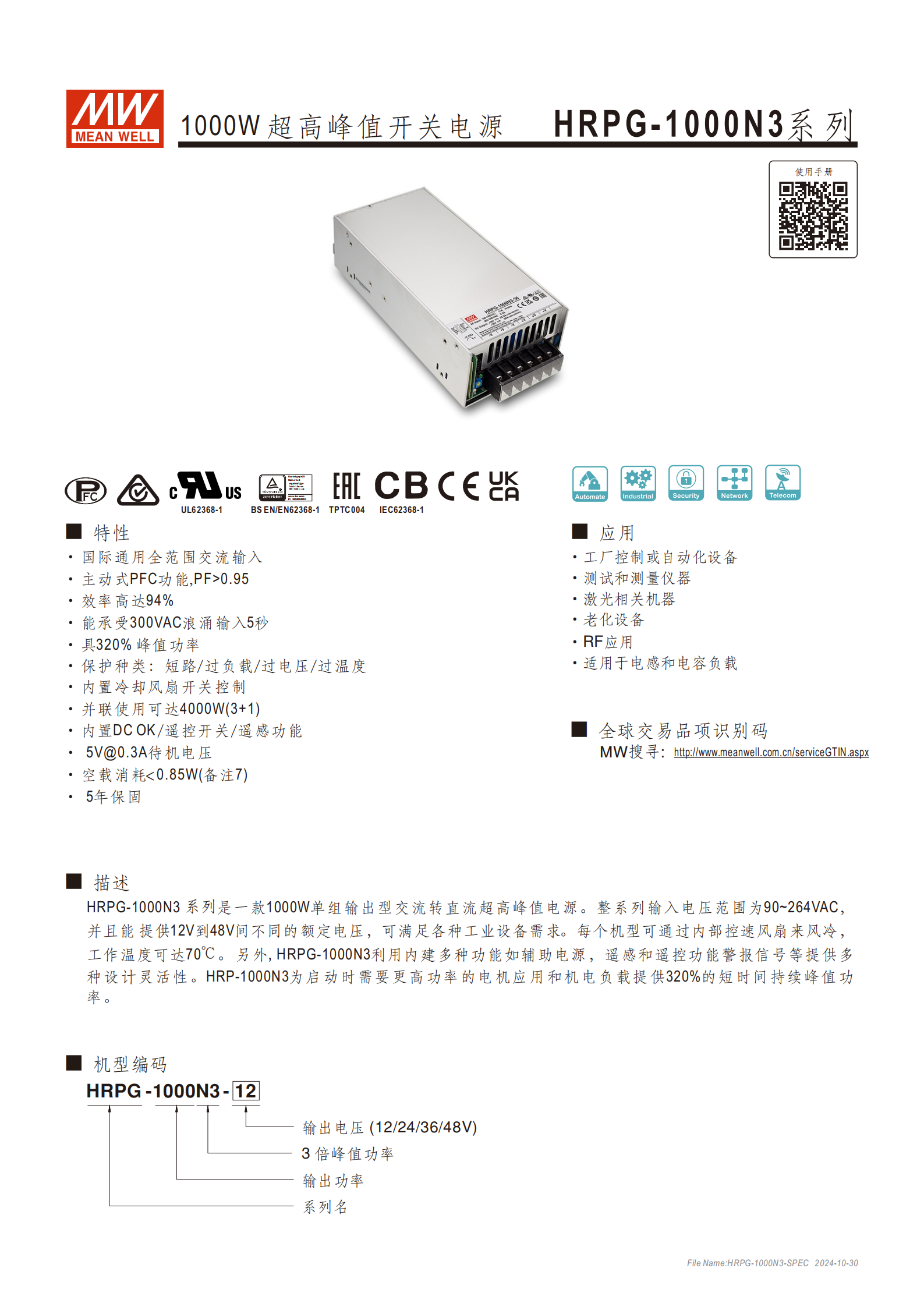

HRPG-1000N3 系列是1000W 單組輸出超高峰值開關電源，輸入電壓范圍90~264VAC（可承受 300VAC 浪涌 5 秒），輸出電壓涵蓋 12V/24V/36V/48V，具備320% 峰值功率、主動式 PFC（PF>0.95） 、效率高達94% 等核心特性，支持并聯使用達 4000W（3+1），內置短路 / 過負載等多重保護及遙控、遙感等功能，適用于工廠自動化、測試儀器等工業場景，提供5 年保固，工作溫度范圍 **-40~+70℃** 。
一、產品基礎信息
產品定位：1000W 單組輸出交流轉直流超高峰值開關電源，型號 HRPG-1000N3 系列
包裝規格：?jiǎn)闻_(tái)重量 1.46Kg，8 臺 / 箱（總重 12.8Kg，體積 1.58CUFT）
保固期限：5 年

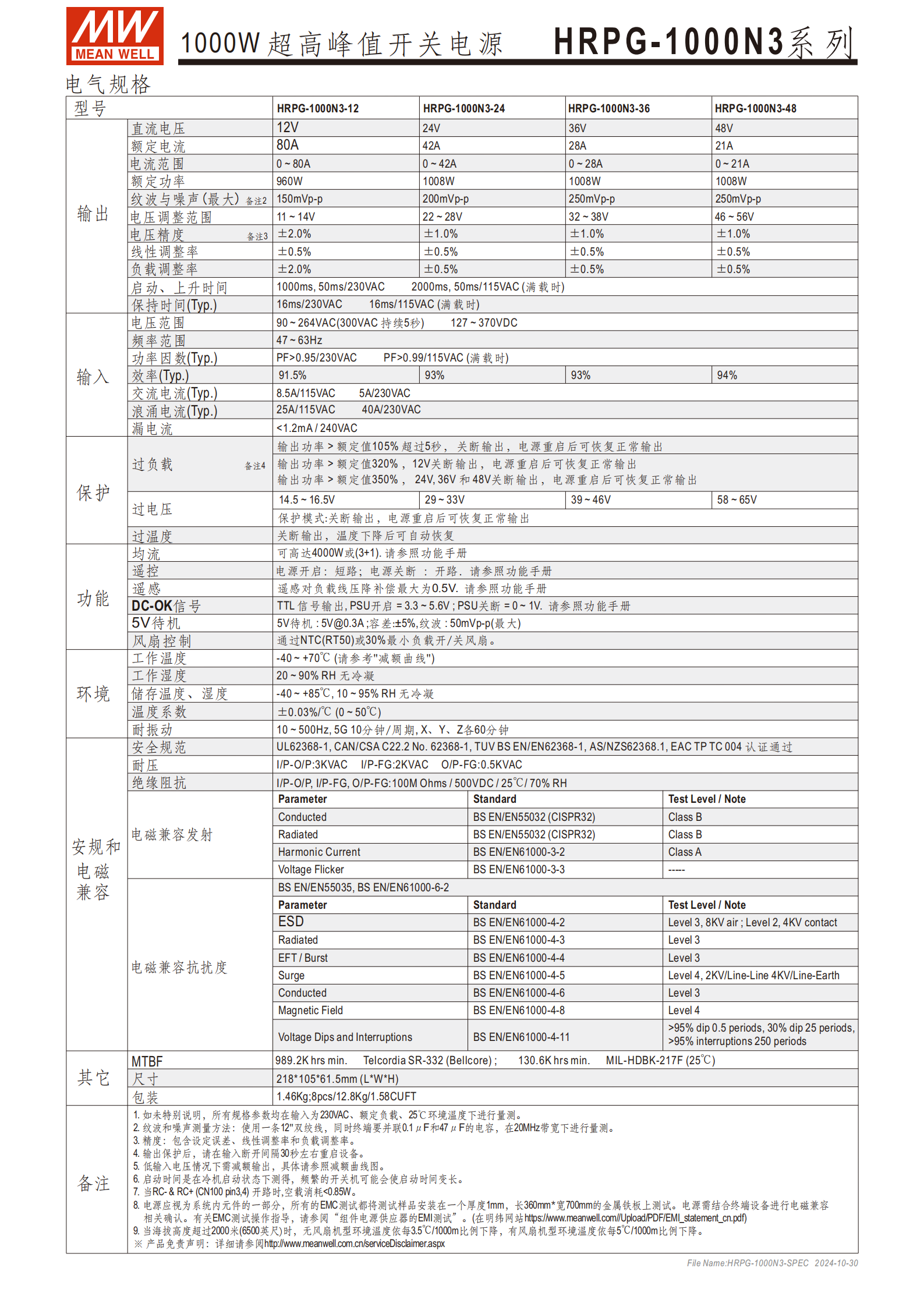

二、電氣核心參數
| 參數類別 | 具體規格 |
|---|---|
| 輸入電壓 | 交流：90~264VAC（300VAC 浪涌輸入可承受 5 秒）；直流：127~370VDC |
| 輸入頻率 | 47~63Hz |
| 輸出電壓范圍 | 12V（11~14V）、24V（22~28V）、36V（38V 左右）、48V（46~56V） |
| 額定功率 | 12V 機型 960W，24V/36V/48V 機型 1008W |

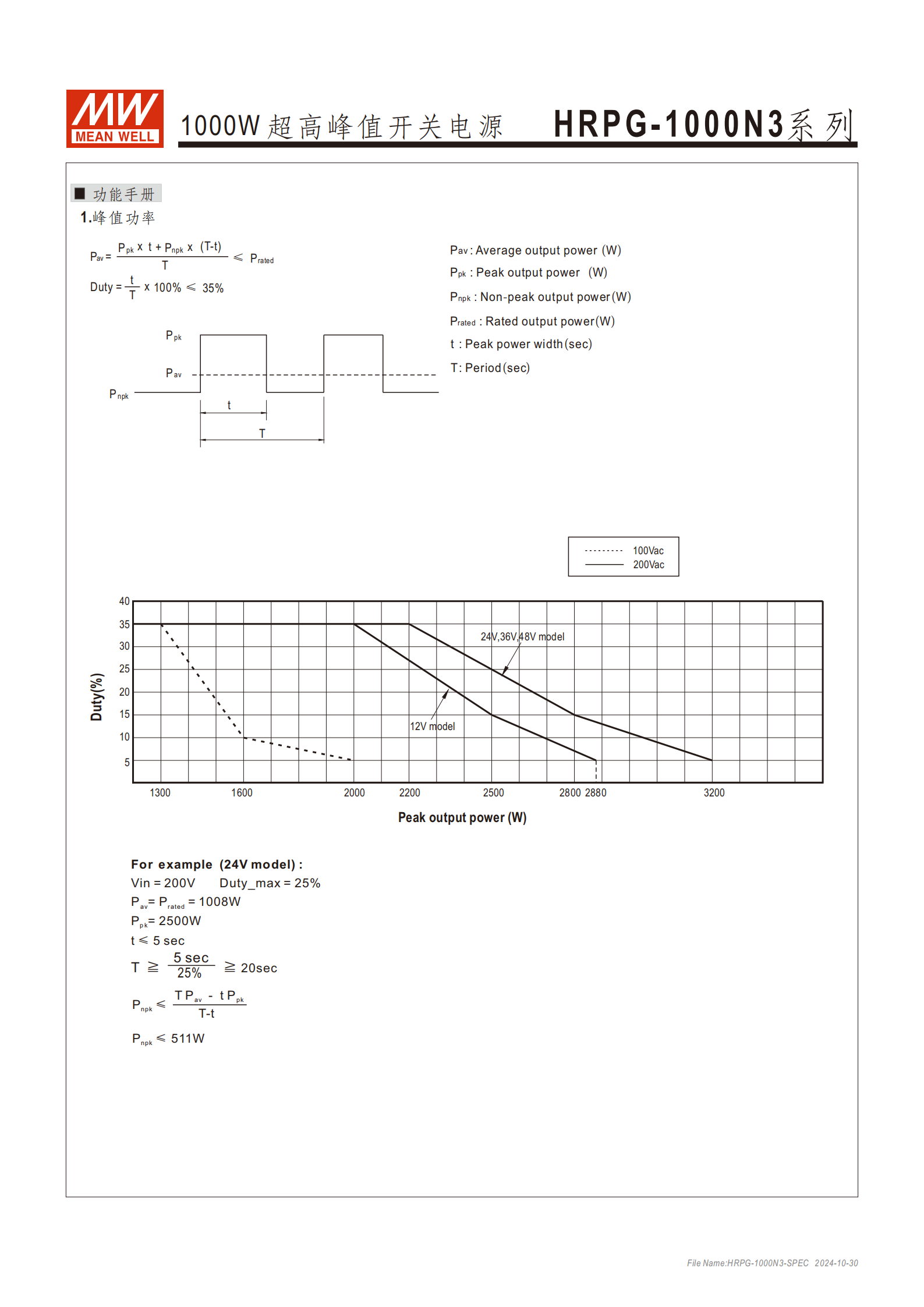

| 峰值功率 | 320% 額定功率（適用于啟動需高功率的電機、機電負載） |
| 效率 | 典型值 91.5%~94%（24V/36V/48V 機型可達 93%~94%） |
| 功率因數 | PF>0.95（主動式 PFC 功能） |
| 空載消耗 | <0.85W（RC+&RC - 開路時） |
三、關鍵電氣性能
精度與調整率
電壓精度：±1.0%~±2.0%（不同機型）
線性調整率：±0.5%
負載調整率：±0.5%~±2.0%
溫度系數：±0.03%/℃（0~50℃）
紋波與噪聲：最大 150mVp-p（12V 機型）、200mVp-p（24V 機型）、250mVp-p（36V/48V 機型）
啟動與保持特性
啟動時間：16ms/230VAC、16ms/115VAC（典型值，冷機啟動）
保持時間：1000ms/230VAC、2000ms/115VAC（滿載時）
漏電流：<1.2mA/240VAC（典型值）
浪涌電流：25A/115VAC、40A/230VAC（典型值）
四、功能配置
保護功能
短路保護：關斷輸出，電源重啟后恢復
過負載保護：關斷輸出，電源重啟后恢復（12V 機型 320%、24V/36V/48V 機型 350% 額定功率觸發）
過電壓保護：14.5~16.5V（12V 機型）、29~33V（24V 機型）等，關斷輸出重啟恢復
過溫度保護：關斷輸出，溫度下降后自動恢復
輔助功能
待機電源：5V@0.3A，容差 ±5%，紋波最大 50mVp-p
DC-OK 信號：集電極開路信號，高電平時 PSU 開啟（參考 DC-OK GND）
遙感功能：+S/-S 引腳連接負載正負極，補償最大 0.5V 負載線壓降（需用絞線減少雜訊）
遙控功能：通過 RC+/RC - 引腳控制，短路開機、開路關機（支持電子開關或干觸點控制）
擴展功能
均流功能：內置主動式均流，多臺并聯時需連接所有 CS 引腳
并聯擴展：支持 3+1 并聯，總功率可達 4000W，總輸出電流≤各組額定電流 × 組數 ×0.9
五、環境與可靠性
工作環境
工作溫度：-40~+70℃（需參考減額曲線，海拔超 2000 米時，無風扇機型每 1000 米降 3.5℃，有風扇機型降 5℃）
工作濕度：20~90% RH（無冷凝）
儲存條件：-40~+85℃，10~95% RH（無冷凝）
耐振動：10~500Hz，5G，X/Y/Z 各 60 分鐘 / 周期
可靠性：MTBF 最小 989.2K 小時（Telcordia SR-332 標準）、130.6K 小時（MIL-HDBK-217F 標準，25℃）
六、安全與電磁兼容
安全認證：UL62368-1、CAN/CSA C22.2、TUV BS EN/EN62368-1、AS/NZS62368.1、EAC TP TC 004
耐壓規格：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
電磁兼容
發射：傳導 & 輻射符合 BS EN/EN55032（CISPR32）Class B；諧波電流符合 BS EN/EN61000-3-2 Class A
抗擾度：ESD Level 3（8KV 空氣 / 4KV 接觸）、浪涌 Level 4（2KV 線 - 線 / 4KV 線 - 地）等多項 Level 3~4 標準
七、應用場景
工廠控制或自動化設備
測試和測量?jī)x器
激光相關機器
老化設備
電感和電容負載
關鍵問題
問題：HRPG-1000N3 系列電源的峰值功率特性及適用場景是什么？答案：該系列電源具備 320% 額定功率的短時間持續峰值功率（12V 機型 320%、24V/36V/48V 機型 350%），核心適用于啟動時需要更高功率的電機應用和機電負載，可滿足這類設備啟動階段的瞬時高功率需求，同時兼容工廠自動化、測試儀器等常規工業場景。
問題：HRPG-1000N3 系列電源支持并聯擴展嗎？具體要求和擴展效果如何？答案：支持并聯擴展，采用 3+1 并聯方式，總輸出功率可達4000W；關鍵要求包括：① 并聯時需用短而粗的導線連接電源與負載；② 各并聯單元輸出電壓差值需小于 0.2V；③ 總輸出電流≤各組額定電流 × 組數 ×0.9；④ 當總輸出電流小于總額定電流的 5% 時，各電源電流可能無法完全均衡。
問題：HRPG-1000N3 系列電源的核心保護功能和輔助功能有哪些？各自作用是什么？答案：① 核心保護功能：短路保護（關斷輸出，重啟恢復）、過負載保護（超峰值功率觸發，重啟恢復）、過電壓保護（超額定電壓范圍觸發，重啟恢復）、過溫度保護（高溫關斷，降溫自動恢復），可全方位保障電源和負載設備安全；② 輔助功能：5V@0.3A 待機電源（不受開關控制，持續供電）、DC-OK 信號（高電平提示 PSU 開啟，反饋工作狀態）、遙感功能（補償最大 0.5V 負載線壓降，保證負載端電壓穩定）、遙控功能（通過引腳短路 / 開路控制電源啟停，提升操作靈活性）。
