HRPG-1000 系列是一款 1000W 單組輸出帶主動式 PFC 功能的開關電源，輸入電壓范圍覆蓋 90~264VAC（可承受 300VAC 浪涌 5 秒），輸出電壓涵蓋 12V、15V、24V、48V 等規格，效率高達 94% 、PF>0.95 ，具備短路 / 過負載 / 過電壓 / 過溫度等多重保護，支持遙控、遙感、DC OK 信號輸出及 3+1 并聯擴容至 4000W，工作溫度范圍 - 40~+70℃，空載消耗 < 0.75W，符合 UL62368-1 等多項國際安規，適用于工廠自動化、測試儀器等工業場景，提供 5 年保固。

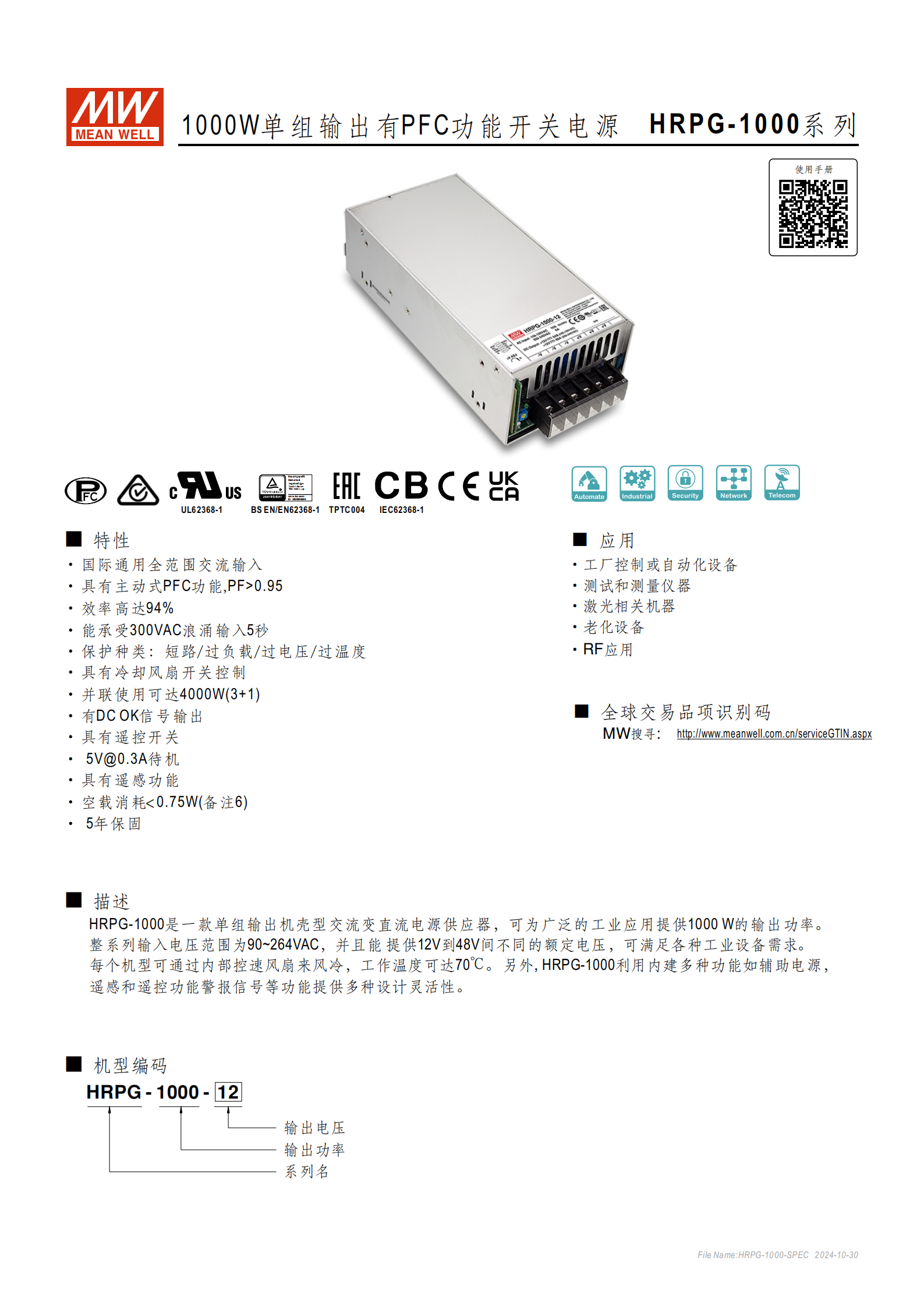

一、產品概述
產品名稱：HRPG-1000 系列開關電源
核心定位：單組輸出機殼型交流變直流電源供應器，專為工業應用設計
核心優勢：主動式 PFC 功能、高效率、寬輸入電壓范圍、多重保護、支持并聯擴容
保固期限：5 年
適用場景：工廠控制或自動化設備、測試和測量儀器、激光相關機器、老化設備等

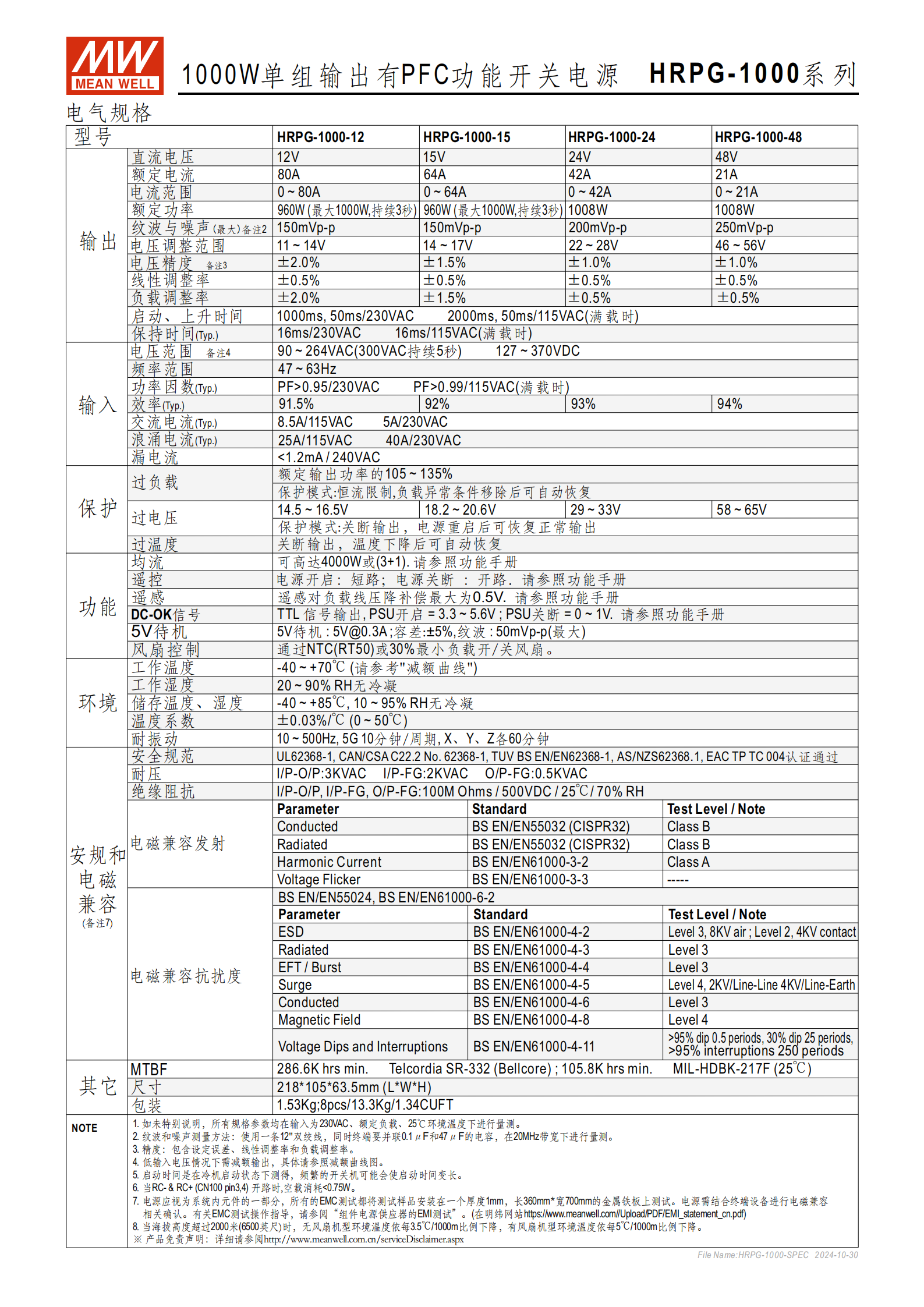

二、核心電氣規格
（1）輸入?yún)?shù)
| 參數項 | 具體規格 |
|---|---|
| 輸入電壓范圍 | 90~264VAC（可承受 300VAC 浪涌輸入 5 秒）；127~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因數（Typ.） | 230VAC 滿載時 PF>0.95；115VAC 滿載時 PF>0.99 |
| 交流電流（Typ.） | 115VAC 時 8.5A；230VAC 時 5A |
| 浪涌電流（Typ.） | 115VAC 時 25A；230VAC 時 40A |
（2）輸出參數（分機型）
| 機型 | HRPG-1000-12 | HRPG-1000-15 | HRPG-1000-24 | HRPG-1000-48 |
|---|---|---|---|---|
| 輸出電壓 | 12V（調整范圍 11~14V） | 15V（調整范圍 14~17V） | 24V（調整范圍 22~28V） | 48V（調整范圍 46~56V） |
| 額定電流 | 80A | 64A | 42A | 21A |
| 電流范圍 | 0~80A | 0~64A | 0~42A | 0~21A |
| 額定功率 | 960W（最大 1000W，持續 3 秒） | 960W（最大 1000W，持續 3 秒） | 1008W | 1008W |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 200mVp-p | 250mVp-p |
| 電壓精度 | ±2.0% | ±1.5% | ±1.0% | ±1.0% |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | ±2.0% | ±1.5% | ±0.5% | ±0.5% |
（3）關鍵性能參數
效率（Typ.）：最高 94%（HRPG-1000-24 機型），其余機型 91.5%~93%
啟動時間：230VAC 滿載時 1000ms（上升時間 50ms）；115VAC 滿載時 2000ms（上升時間 50ms）
保持時間（Typ.）：16ms（230VAC/115VAC 滿載時）
空載消耗：<0.75W（RC + 與 RC - 開路時）
溫度系數：±0.03%/℃（0~50℃）
三、保護功能與核心特性
（1）保護功能
| 保護類型 | 保護規格 | 恢復方式 |
|---|---|---|
| 過負載保護 | 觸發閾值為額定輸出功率的 105~135% | 恒流限制，負載異常移除后自動恢復 |
| 過電壓保護 | 觸發閾值：14.5~16.5V（12V 機型）、18.2~20.6V（15V 機型）、29~33V（24V 機型）、58~65V（48V 機型） | 關斷輸出，電源重啟后恢復 |
| 過溫度保護 | 溫度超標時觸發 | 關斷輸出，溫度下降后自動恢復 |
| 短路保護 | 短路狀態觸發 | 自動保護（隱含恢復機制） |
（2）核心功能
遙控開關：RC + 與 RC - 短路時電源開啟，開路時關斷

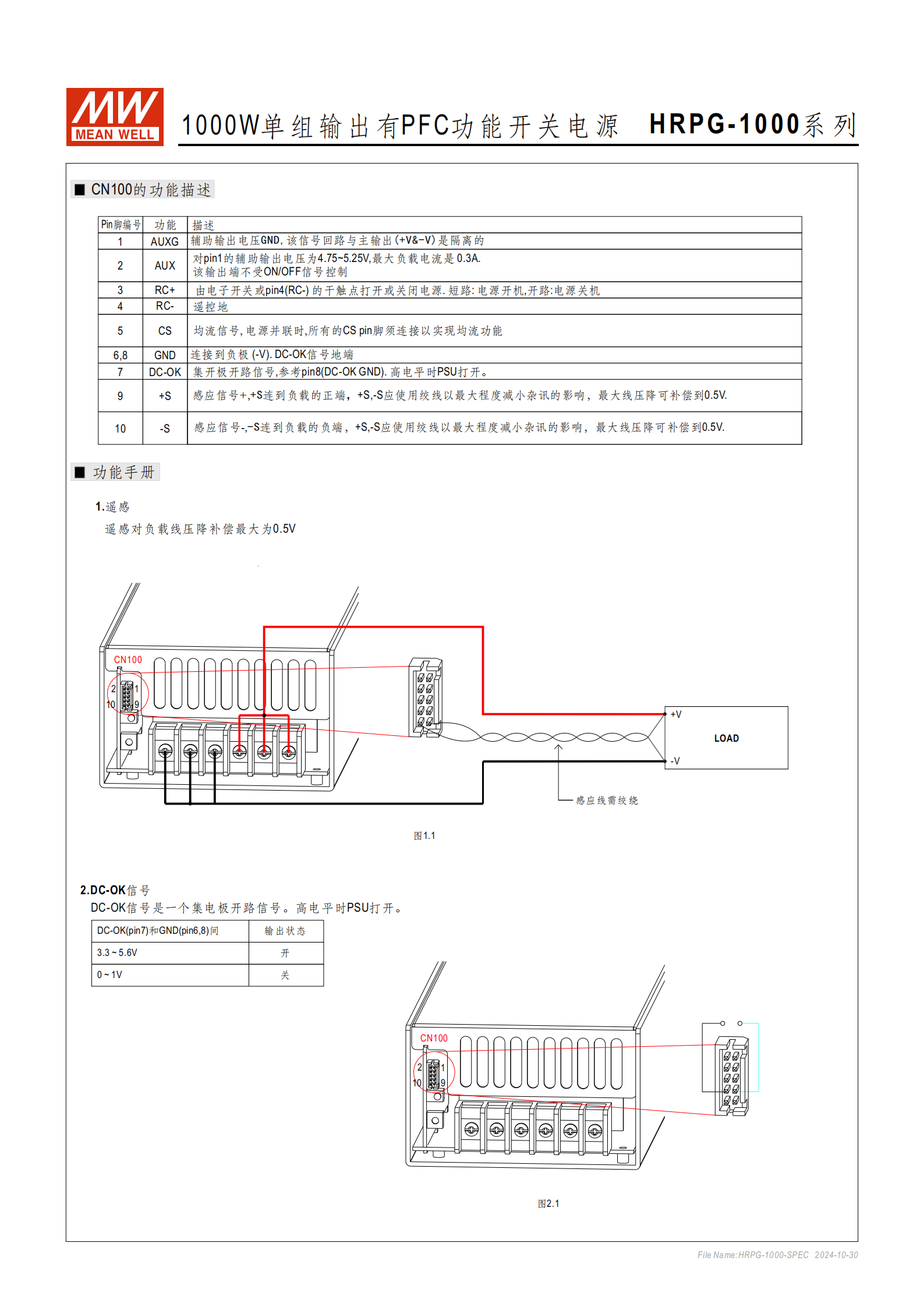

遙感功能：對負載線壓降補償最大 0.5V，感應線需絞繞以減少雜訊
DC OK 信號：TTL 信號輸出，3.3~5.6V 時 PSU 開啟，0~1V 時 PSU 關斷
待機功能：5V@0.3A 待機輸出，容差 ±5%，紋波最大 50mVp-p
風扇控制：通過 NTC（RT50）或 30% 最小負載控制風扇開 / 關

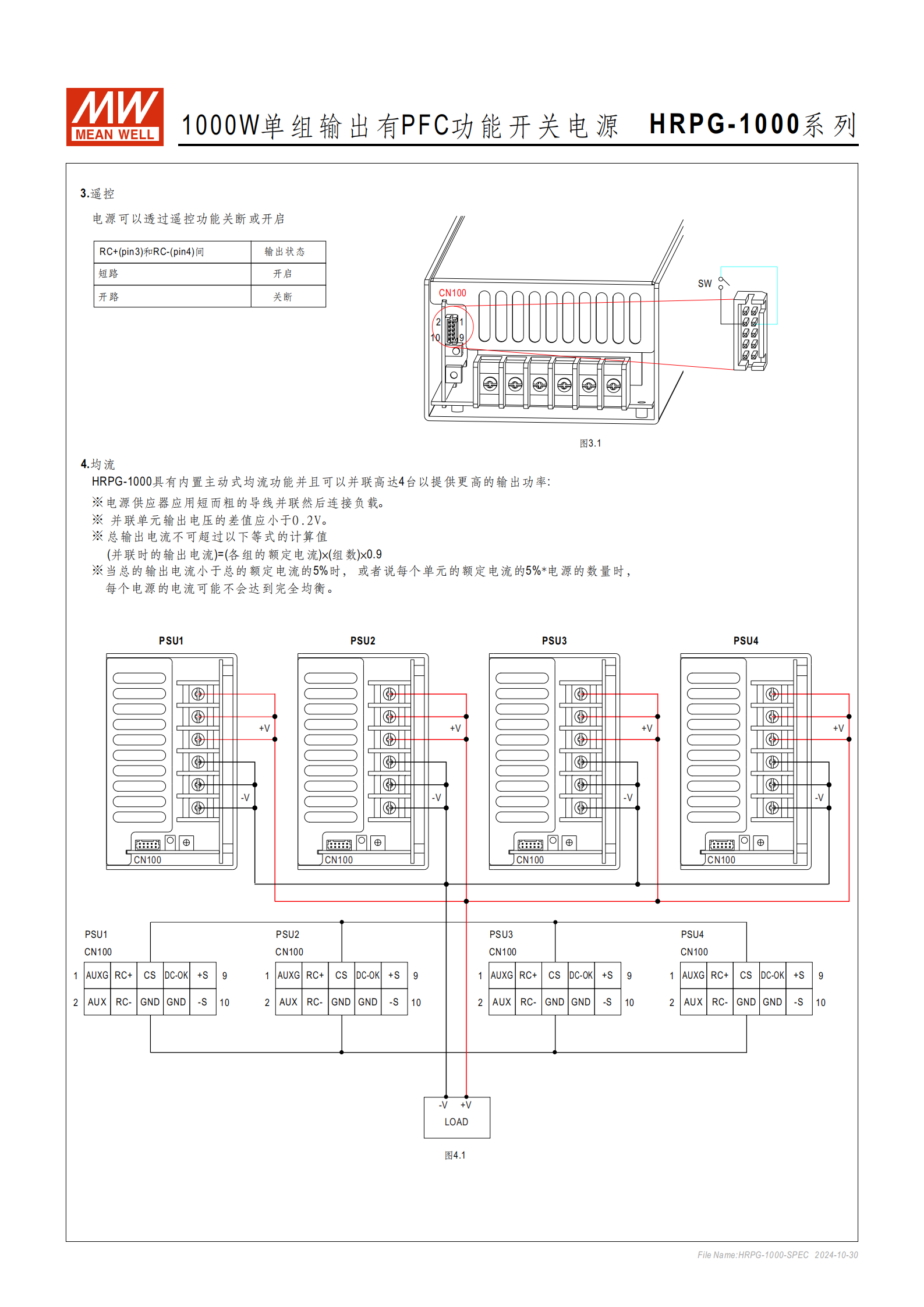

并聯擴容：支持 3+1 并聯使用，最大輸出功率 4000W，并聯時輸出電流 = 各組額定電流 × 組數 ×0.9
四、環境與安規要求
（1）環境參數

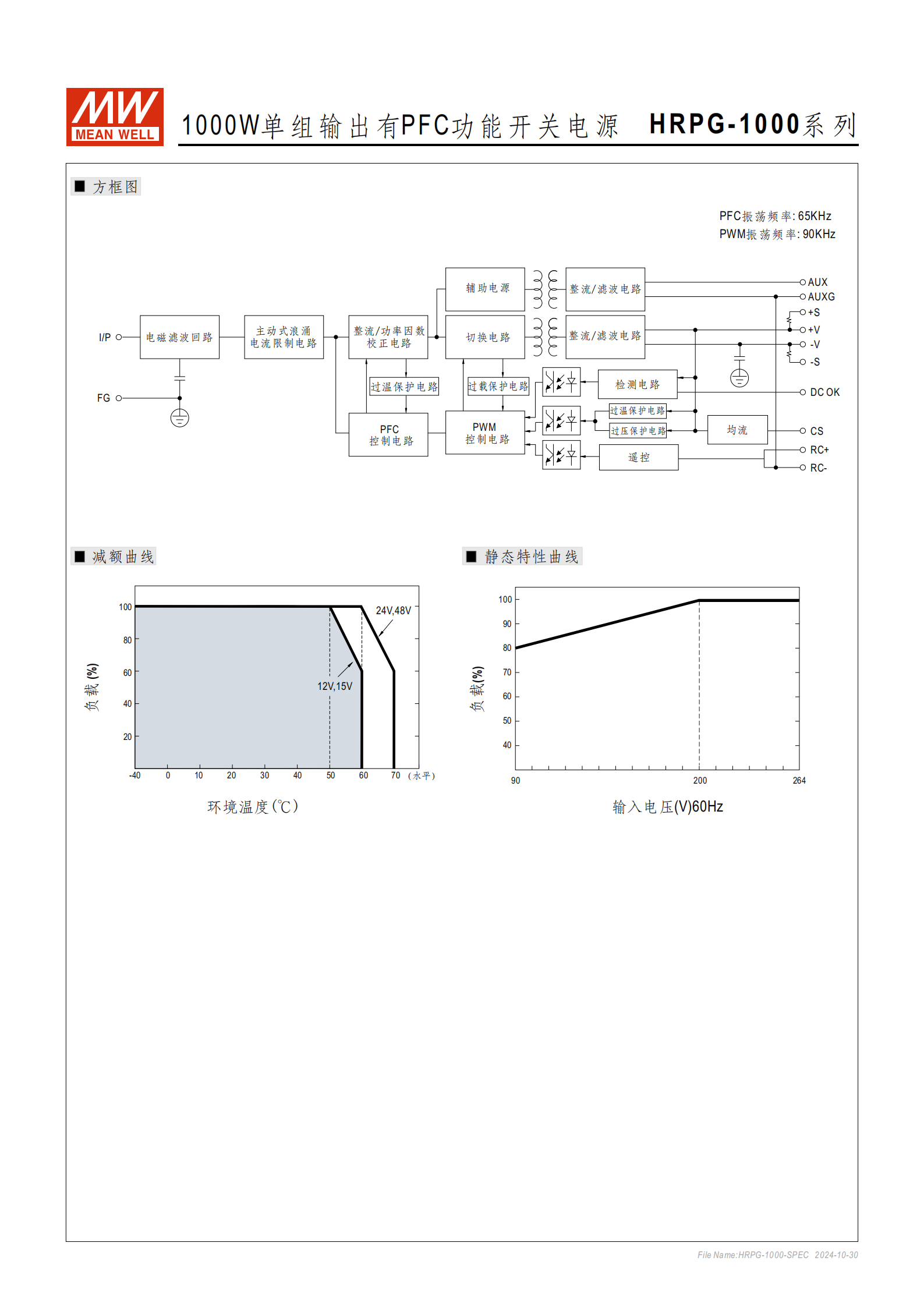

工作溫度：-40~+70℃（需參考減額曲線）
儲存溫度：-40~+85℃
工作濕度：10~95% RH（無冷凝）
儲存濕度：20~90% RH（無冷凝）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
海拔適應：超過 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型降 5℃
（2）安規與電磁兼容
安全規范：UL62368-1、CAN/CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、AS/NZS62368、EAC TP TC 004
耐壓規格：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
電磁兼容（發射）：傳導騷擾符合 BS EN/EN55032（CISPR32）Class B；輻射騷擾符合 BS EN/EN55032（CISPR32）Class B；諧波電流符合 BS EN/EN61000-3-2 Class A
電磁兼容（抗擾度）：ESD（Level 3：8KV 空氣 / 4KV 接觸）、EFT/Burst（Level 3）、浪涌（Level 4：2KV 線 - 線 / 4KV 線 - 地）等，符合 EN61000 系列標準

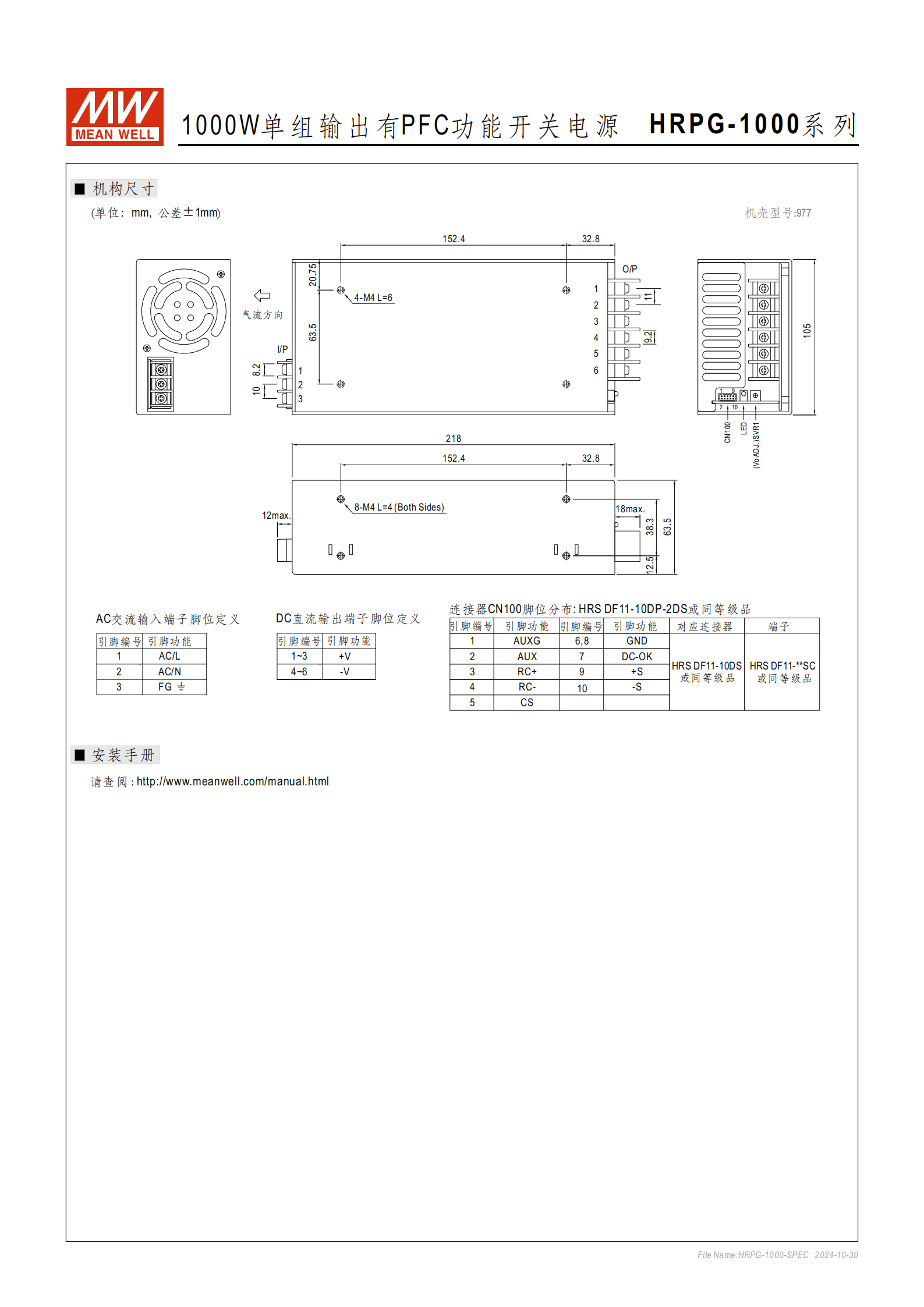

五、物理與安裝信息
尺寸（L×W×H）：218×105×63.5mm（公差 ±1mm）
重量：1.53Kg
包裝：8 臺 / 箱，總重 13.3Kg，體積 1.34CUFT
連接器：CN100 采用 HRS DF11-10DP-2DS 或同等級品
端子定義：AC 輸入（AC/L、AC/N、FG）；DC 輸出（1-3 腳 + V、4-6 腳 - V）；CN100 引腳含 AUXG、AUX、RC+、RC - 等功能腳
4. 關鍵問題及答案
問題 1：HRPG-1000 系列電源支持并聯擴容，具體要求和最大輸出功率是多少？
答案：該系列支持 3+1 并聯使用，最大輸出功率可達 4000W；核心要求包括：① 電源需用短而粗的導線并聯后連接負載；② 并聯單元的輸出電壓差值應小于 0.2V；③ 總輸出電流不可超過 “各組額定電流 × 組數 ×0.9” 的計算值；④ 當總輸出電流小于總額定電流的 5%（或單臺額定電流 × 組數 ×5%）時，各電源電流可能無法完全均衡。
問題 2：HRPG-1000 系列的核心保護功能有哪些，不同保護類型的恢復方式有何區別？
答案：核心保護功能包括短路保護、過負載保護、過電壓保護、過溫度保護；恢復方式區別如下：① 過負載保護：恒流限制模式，移除負載異常后自動恢復；② 過電壓保護：關斷輸出，需重啟電源恢復；③ 過溫度保護：關斷輸出，溫度下降后自動恢復；④ 短路保護：自動觸發保護，短路故障排除后可恢復正常輸出。
問題 3：HRPG-1000 系列不同機型的輸出電壓、額定電流及關鍵性能（效率、電壓精度）差異是什么？
答案：各機型核心參數差異如下表所示：
| 機型 | 輸出電壓（調整范圍） | 額定電流 | 效率（Typ.） | 電壓精度 |
|---|---|---|---|---|
| HRPG-1000-12 | 12V（11~14V） | 80A | 91.5% | ±2.0% |
| HRPG-1000-15 | 15V（14~17V） | 64A | 93% | ±1.5% |
| HRPG-1000-24 | 24V（22~28V） | 42A | 94% | ±1.0% |
| HRPG-1000-48 | 48V（46~56V） | 21A | 92% | ±1.0% |
| 注：所有機型最大輸出功率可達 1000W（持續 3 秒），額定功率 960W~1008W。 |
