HRP-600 系列是一款 600W 單組輸出且具備主動式 PFC 功能（PF>0.93）的開關電源，支持國際通用全范圍交流輸入，效率最高達89% ，能承受 300VAC 浪涌輸入 5 秒，具備短路、過負載等多重保護，搭載恒流限制、冷卻風扇開關控制、DC OK 信號輸出及遙感功能，采用 105℃高壽命電容并提供5 年保固，涵蓋 3.3V 至 48V 多種輸出電壓型號，適配 - 40~+70℃工作溫度，通過多項國際安規認證，廣泛適用于各類需要穩定供電的設備場景。
產品名稱：HRP-600 系列開關電源
核心定位：600W 單組輸出，具備主動式 PFC 功能的通用型電源
核心優勢：國際通用輸入、高效率、多重保護、長壽命、5 年保固
適用認證：UL62368-1、TUV BS EN/EN62368-1、AS/NZS62368.1、EAC TP TC 004（安全規范）；符合 BS EN/EN55032 (CISPR32) Class B 等電磁兼容標準

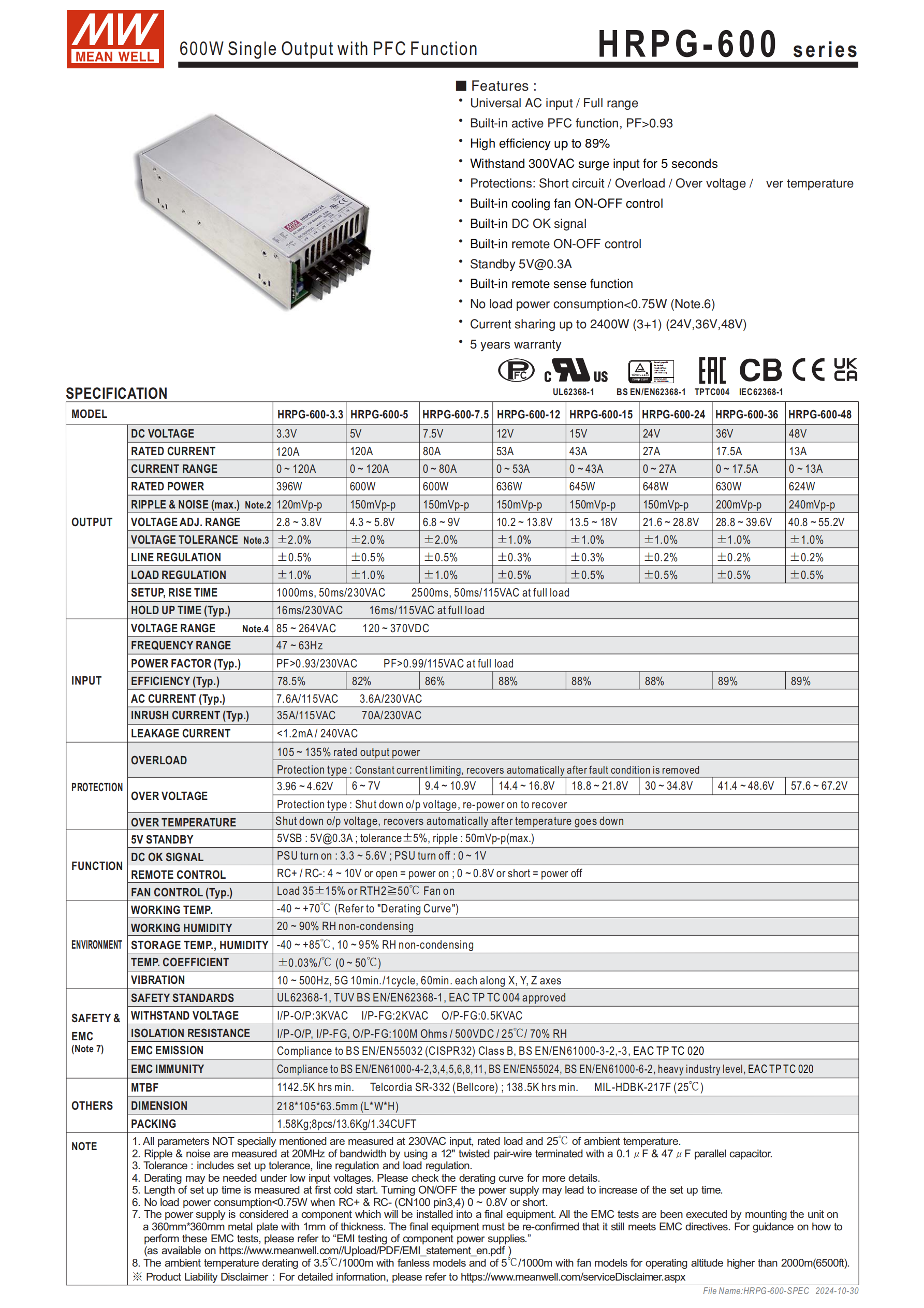

二、核心電氣參數（關鍵數據匯總）
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸出規格 | 輸出電壓型號 | HRP-600-3.3（3.3V）、HRP-600-5（5V）、HRP-600-7.5（7.5V）、HRP-600-12（12V）、HRP-600-15（15V）、HRP-600-24（24V）、HRP-600-36（36V）、HRP-600-48（48V） |
| 額定電流 | 3.3V/120A、5V/120A、7.5V/80A、12V/53A、15V/43A、24V/27A、36V/17.5A、48V/13A | |
| 額定功率 | 396W~648W（不同型號略有差異，5V 及以上多數達 600W 級） | |
| 電壓精度 | ±1.0%（12V 及以上型號）、±2.0%（3.3V、5V、7.5V 型號） | |
| 紋波與噪聲（最大） | 3.3V/120mVp-p、5V~15V/150mVp-p、36V/200mVp-p、48V/240mVp-p | |
| 輸入規格 | 頻率范圍 | 47~63Hz |
| 功率因數（滿載） | PF>0.93（230VAC）、PF>0.99（115VAC） | |
| 效率（典型值） | 78.5%（3.3V）~89%（36V、48V） | |
| 浪涌電流（典型值） | 35A/115VAC、70A/230VAC | |
| 漏電流 | <1.2mA / 240VAC | |
| 調整率 | 線性調整率 | ±0.2%~±0.5%（電壓越高精度越高） |
| 負載調整率 | ±0.5%（12V 及以上型號）、±1.0%（3.3V、5V、7.5V 型號） |
三、保護與功能特性
保護功能
過負載保護：觸發條件為額定輸出功率的 105%~135%，保護模式為恒流限制，負載異常移除后自動恢復
過電壓保護：保護電壓范圍 3.96~67.2V（隨型號變化），保護模式為關斷輸出，電源重啟后恢復
過溫度保護：關斷輸出，溫度下降后自動恢復
其他保護：短路保護（文檔隱含，屬核心保護種類）
關鍵功能
DC OK 信號輸出：PSU 開時 3.3~5.6V，PSU 關時 0~1V
冷卻風扇控制：負載 35±15% 或 RTH2≥50℃時風扇開啟

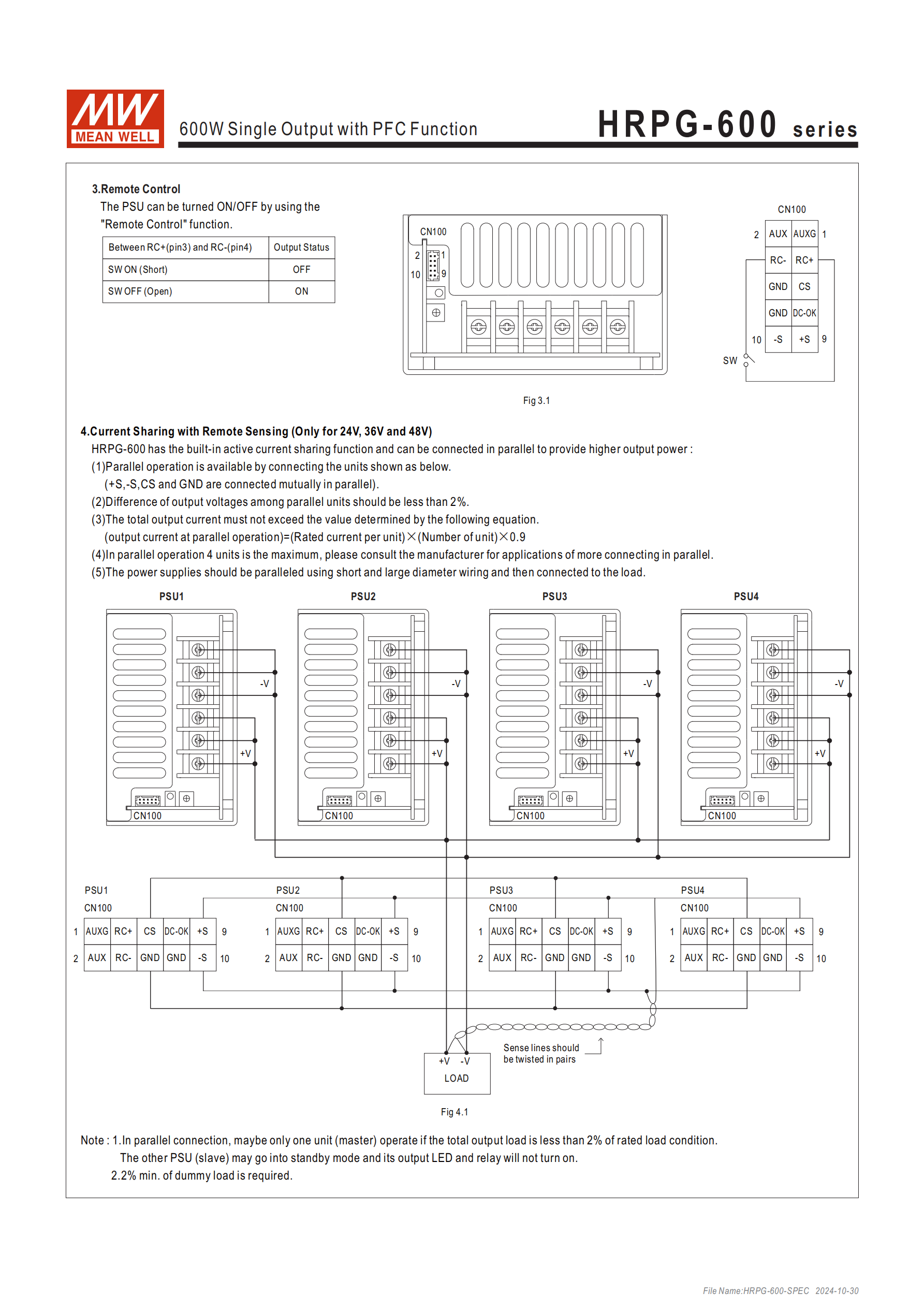

遙感功能：支持輸出電壓遠程補償
恒流限制電路：保障負載穩定運行
元件與可靠性
電容規格：全部使用 105℃高壽命電容
MTBF：最小 1333.6K hrs（Telcordia SR-332 標準）、最小 140.7K hrs（MIL-HDBK-217F 標準，25℃）
四、環境與物理特性
環境適應性
工作溫度：-40~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度 10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
海拔適應：超過 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃

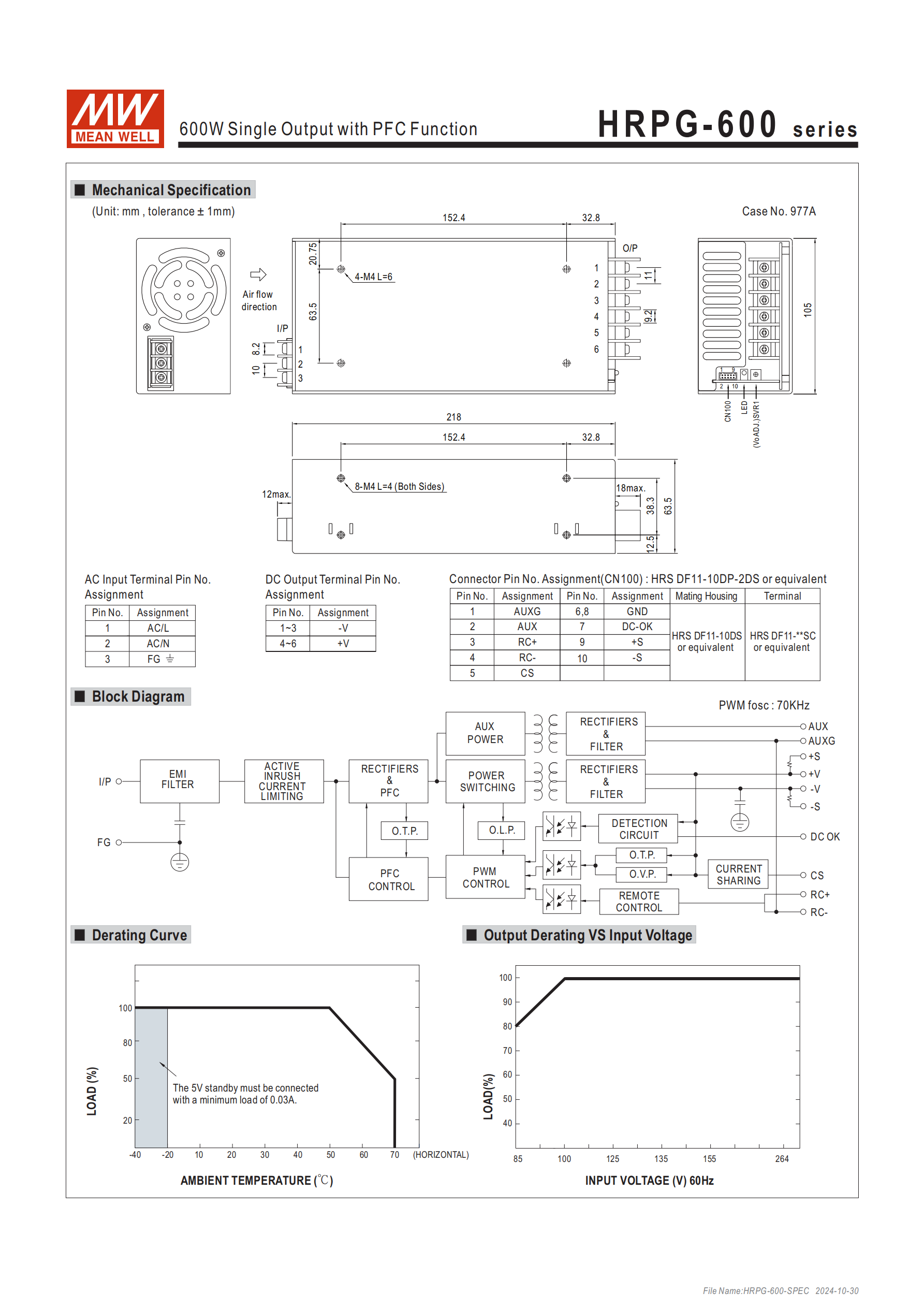

物理與包裝信息
尺寸：21810563.5mm（LWH），公差 ±1mm
機殼型號：977A
安裝規格：4-M4 L=6（底部）、8-M4 L=4（兩面）
包裝：?jiǎn)闻_(tái) 1.5Kg，8 臺 / 箱（13Kg/1.34CUFT）
五、端子腳位定義
AC 交流輸入端子
引腳 1：AC/L
引腳 2：AC/N
引腳 3：FG
DC 直流輸出端子
引腳 1~3：-V
引腳 4~6：+V

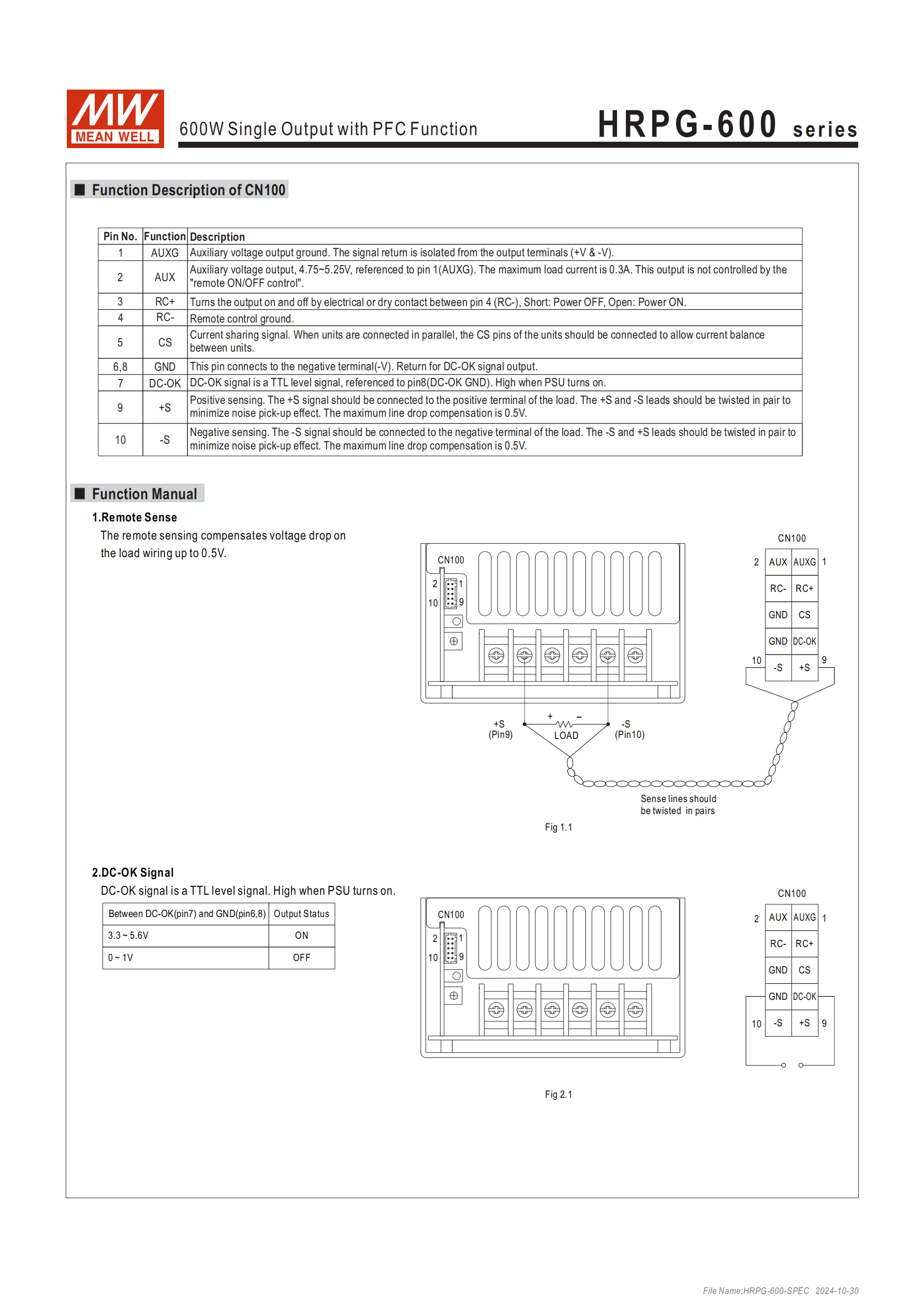

連接器 CN100（HRS DF11-4DP-2DS 或同等級品）
引腳 1：DC-OK
引腳 2：GND
引腳 3：+S
引腳 4：-S
4. 關鍵問題
問題 1：HRP-600 系列開關電源的核心優勢的是什么？適用于哪些場景？
答案：核心優勢包括：① 具備主動式 PFC 功能，功率因數 PF>0.93（230VAC 滿載），電能利用率高；② 效率最高達 89%，能耗低；③ 支持國際通用全范圍交流輸入，適配性強；④ 具備短路、過負載、過電壓、過溫度多重保護，且有恒流限制、風扇控制等輔助功能，運行穩定；⑤ 采用 105℃高壽命電容，MTBF 最長達 1333.6K hrs，可靠性高，提供 5 年保固。適用場景：需穩定 600W 級單組直流供電的設備，如工業控制設備、通信設備、測試儀器、醫療設備（符合安規）等。
問題 2：HRP-600 系列不同輸出電壓型號的關鍵性能差異體現在哪些方面？
答案：主要差異集中在效率、電壓精度、紋波噪聲三個核心指標，具體如下：① 效率：3.3V 型號最低（78.5%），36V、48V 型號最高（89%），電壓越高效率普遍越高；② 電壓精度：3.3V、5V、7.5V 型號為 ±2.0%，12V 及以上型號提升至 ±1.0%，高電壓型號精度更優；③ 紋波噪聲：3.3V 型號最?。?20mVp-p），48V 型號最大（240mVp-p），電壓越高紋波噪聲略高；此外，額定功率隨電壓和電流組合略有差異，5V 及以上多數型號達 600W 級，3.3V 型號為 396W。
問題 3：HRP-600 系列開關電源的保護功能有哪些？觸發條件和恢復方式分別是什么？
答案：共三類核心保護功能，詳情如下：① 過負載保護：觸發條件為負載達到額定輸出功率的 105%~135%，保護模式為恒流限制，恢復方式為負載異常條件移除后自動恢復；② 過電壓保護：觸發電壓范圍 3.96~67.2V（隨型號變化，如 3.3V 型號為 3.96~4.62V，48V 型號為 57.6~67.2V），保護模式為關斷輸出，恢復方式為電源重啟后恢復正常；③ 過溫度保護：無明確觸發溫度數值，保護模式為關斷輸出，恢復方式為設備溫度下降后自動恢復。
