HRPG-450 系列是450W 單組輸出帶主動式 PFC 功能的開關電源，具備國際通用 85~264VAC/120~370VDC 寬輸入范圍，效率最高達89.5% ，PF 值 > 0.95（230VAC 滿載），提供 3.3V~48V 多檔輸出電壓選擇，額定電流 0~90A，擁有短路 / 過負載等多重保護、5V@0.3A 待機、DC OK 信號、遙控開關及遙感功能，空載消耗 < 0.5W，工作溫度范圍 - 40~+70℃，尺寸 21810541mm，通過多項安規認證并提供5 年保固。
一、產品基礎信息
| 項目 | 詳情 |
|---|---|
| 產品系列 | HRPG-450 系列 |
| 產品類型 | 450W 單組輸出有 PFC 功能開關電源 |
| 核心特性 | 主動式 PFC 功能（PF>0.95）、寬范圍輸入、多重保護、低空載消耗 |
| 保固期限 | 5 年 |

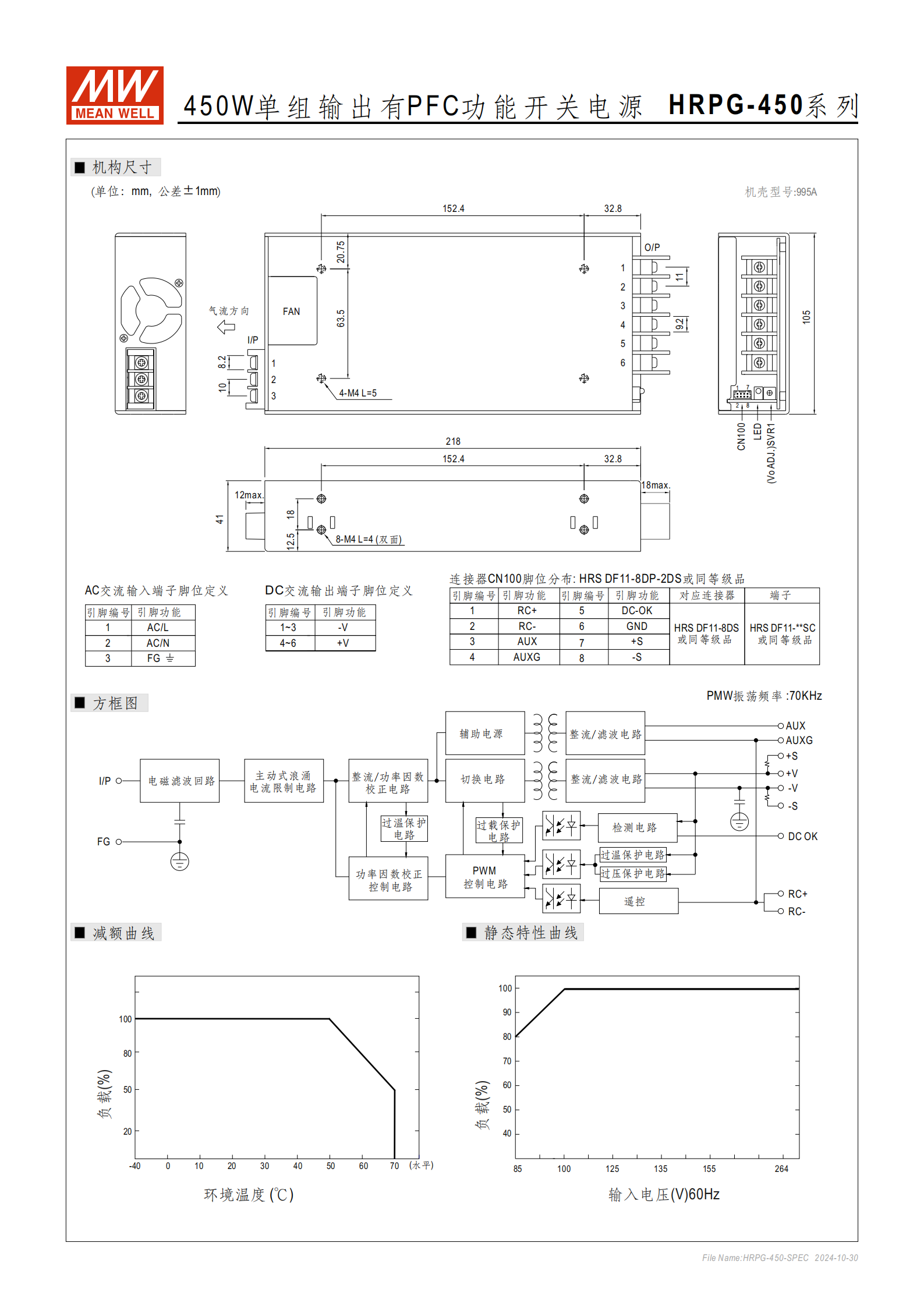

| 機構尺寸 | 21810541mm（LWH），公差 ±1mm |
| 包裝規格 | 單臺 1.19Kg；12pcs / 箱（15.3Kg/0.82CUFT） |

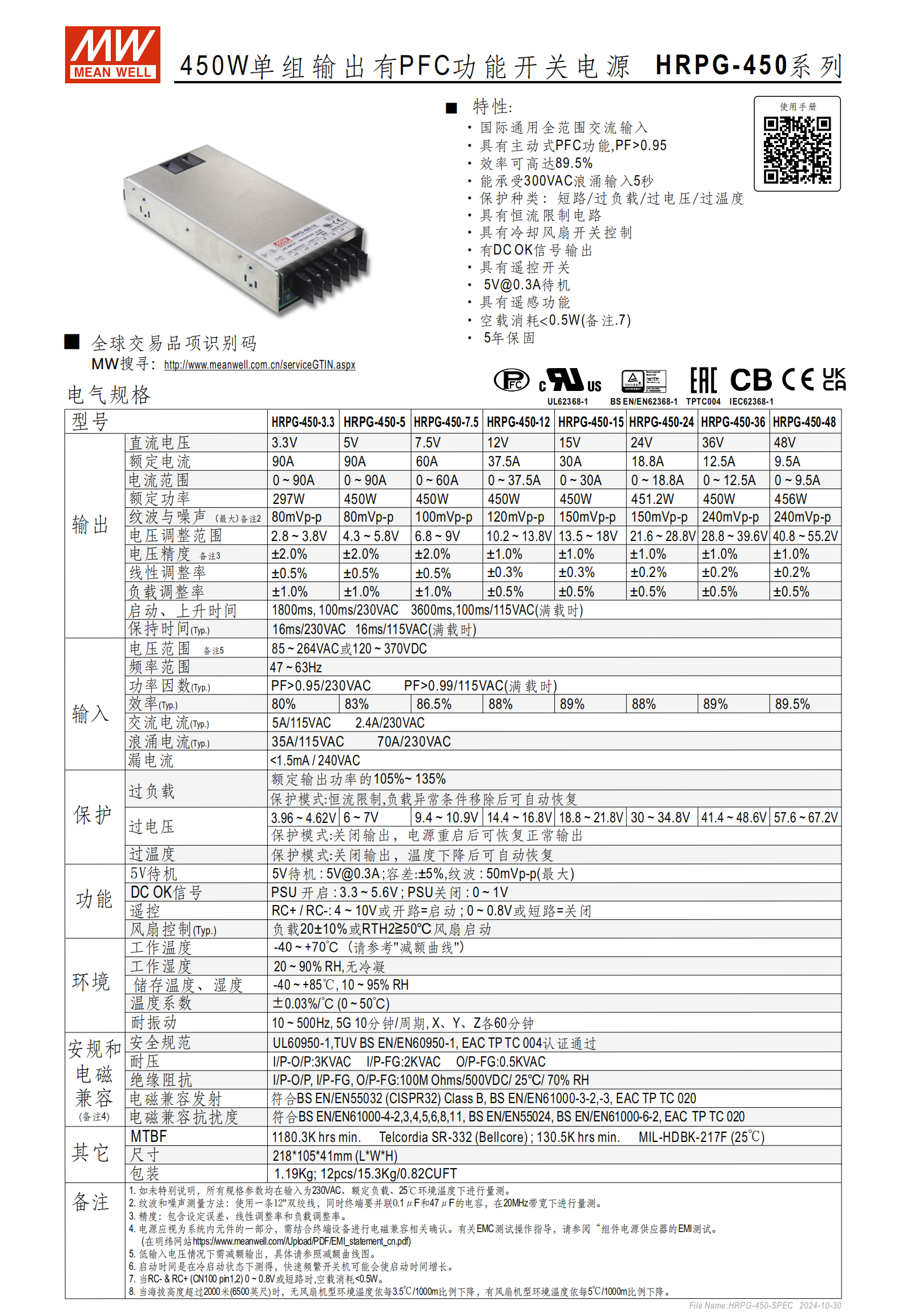

二、電氣規格詳情
（1）輸出參數（關鍵數據匯總）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|
| HRPG-450-3.3 | 3.3V | 90A | 297W | 80mVp-p | 2.8~3.8V | ±2.0% |
| HRPG-450-5 | 5V | 90A | 450W | 80mVp-p | 4.3~5.8V | ±2.0% |
| HRPG-450-7.5 | 7.5V | 60A | 450W | 100mVp-p | 6.8~9V | ±2.0% |
| HRPG-450-12 | 12V | 37.5A | 450W | 120mVp-p | 10.2~13.8V | ±1.0% |
| HRPG-450-15 | 15V | 30A | 450W | 150mVp-p | 13.5~18V | ±1.0% |
| HRPG-450-24 | 24V | 18.8A | 451.2W | 150mVp-p | 21.6~28.8V | ±1.0% |
| HRPG-450-36 | 36V | 12.5A | 450W | 240mVp-p | 28.8~39.6V | ±1.0% |
| HRPG-450-48 | 48V | 9.5A | 456W | 240mVp-p | 40.8~55.2V | ±1.0% |
線性調整率：±0.2%~±1.0%
負載調整率：均為 ±0.5%
啟動 / 上升時間：1800ms（230VAC 滿載）、3600ms（115VAC 滿載），上升時間 100ms
保持時間：16ms（230VAC/115VAC 滿載）
（2）輸入?yún)?shù)
電壓范圍：85~264VAC 或 120~370VDC（低輸入電壓需減額輸出）
頻率范圍：47~63Hz
功率因數（Typ.）：PF>0.95（230VAC 滿載）、PF>0.99（115VAC 滿載）
效率（Typ.）：80%~89.5%（不同型號略有差異，最高 89.5%）
交流電流（Typ.）：5A/115VAC、2.4A/230VAC
浪涌電流（Typ.）：35A/115VAC、70A/230VAC
漏電流：<1.5mA / 240VAC
三、保護功能
| 保護類型 | 保護參數 / 模式 |
|---|---|
| 過負載保護 | 額定輸出功率的 105%~135%，恒流限制模式，異常移除后自動恢復 |
| 過電壓保護 | 3.96~67.2V（隨型號變化），關閉輸出，重啟后恢復 |
| 過溫度保護 | 關閉輸出，溫度下降后自動恢復 |
| 其他保護 | 短路保護（含恒流限制電路） |

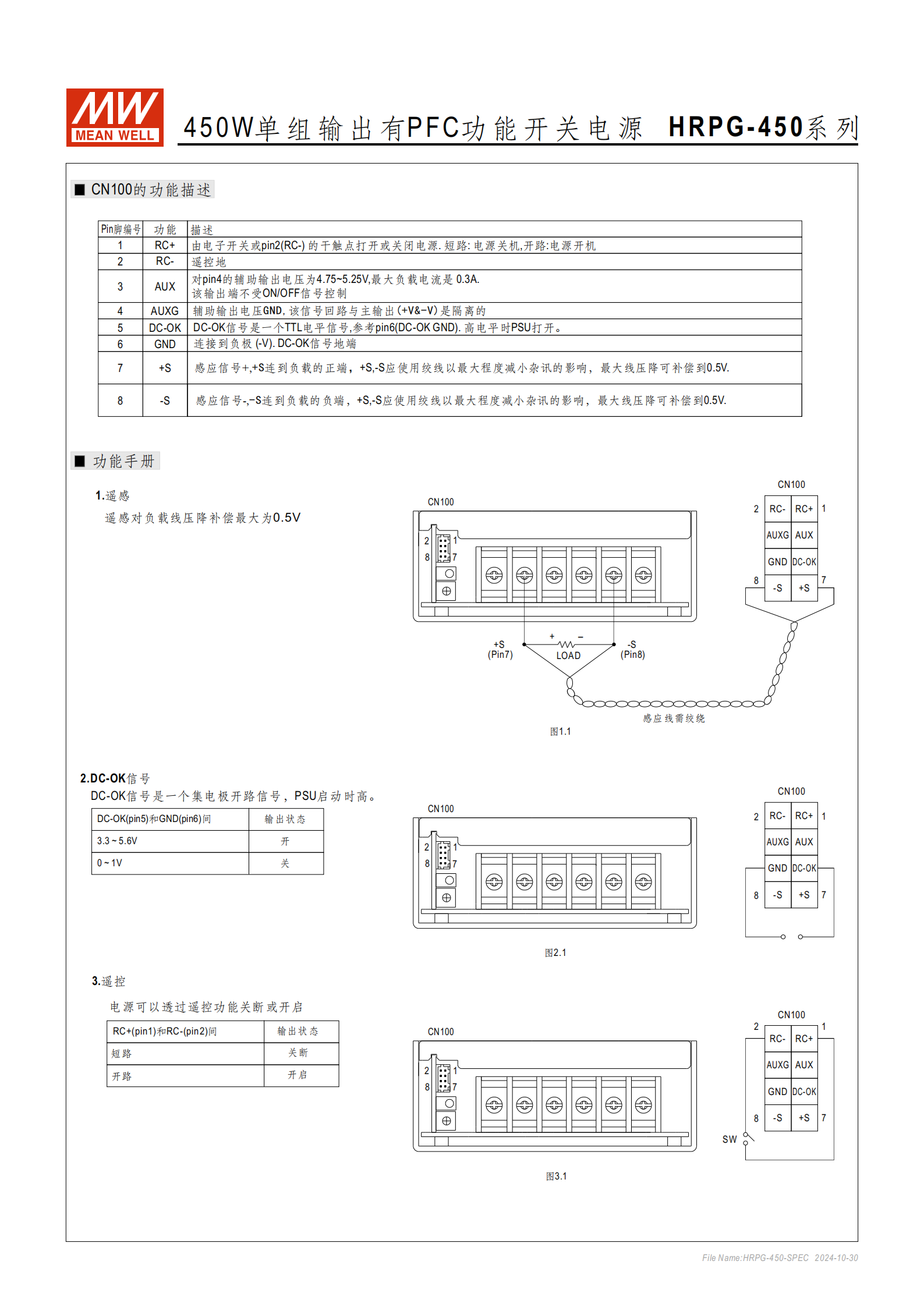

四、特色功能
5V 待機功能：輸出 5V@0.3A，容差 ±5%，紋波最大 50mVp-p，不受 ON/OFF 信號控制
DC OK 信號：TTL 電平信號，參考 pin6（GND）；3.3~5.6V 時 PSU 開啟，0~1V 時關閉
遙控開關：RC+（pin1）與 RC-（pin2）短路時電源關斷，開路時開啟；支持 4~10V 啟動、0~0.8V 關閉
遙感功能：+S（pin7）連負載正端、-S（pin8）連負載負端，需用絞線減少雜訊，最大補償 0.5V 線壓降
風扇控制：負載≥20%±10% 或溫度≥50℃時風扇啟動
五、環境與可靠性
工作溫度：-40~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
MTBF：最小 1180.3K hrs（Telcordia SR-332）；最小 130.5K hrs（MIL-HDBK-217F，25℃）
六、安規與電磁兼容
安全規范：UL60950-1、TUV BS EN/EN60950-1、EAC TP TC 004 等認證通過
耐壓規格：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC（25℃/70% RH）
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2/-3 等
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、BS EN/EN55024 等
4. 關鍵問題
問題 1：HRPG-450 系列電源的核心電氣優勢的是什么？對應的關鍵參數有哪些？
答案：核心電氣優勢是寬輸入范圍、高功率因數、高效率及多檔位精準輸出。關鍵參數包括：①輸入范圍 85~264VAC/120~370VDC，適配全球電網；②主動式 PFC 使 PF>0.95（230VAC 滿載），電能利用率高；③效率最高達 89.5%，能耗低；④提供 3.3V~48V 8 檔輸出，電壓精度 ±1.0%~±2.0%，線性 / 負載調整率低（最小 ±0.2%/±0.5%），輸出穩定；⑤空載消耗 < 0.5W，節能環保。
問題 2：HRPG-450 系列電源的保護機制和特色功能如何保障設備安全與靈活使用？
答案：①保護機制：具備短路、過負載（105%~135% 額定功率）、過電壓（3.96~67.2V）、過溫度四重保護，分別采用恒流限制、重啟恢復、降溫恢復等模式，全方位避免電源及負載損壞；②特色功能：遙控開關支持遠程啟停，DC OK 信號可實時監測電源工作狀態，遙感功能補償 0.5V 線壓降確保負載端電壓穩定，5V 待機功能滿足設備低功耗待機需求，風扇智能控制兼顧散熱與節能，大幅提升使用靈活性與安全性。
問題 3：HRPG-450 系列電源的安裝使用條件及可靠性指標是什么？
答案：①安裝使用條件：尺寸 21810541mm，需匹配對應安裝孔位（4-M4 L=5、8-M4 L=4）；工作溫度 - 40~+70℃（高海拔需降額：無風扇機型每 1000m 降 3.5℃，有風扇機型每 1000m 降 5℃），濕度 20~90% RH 無冷凝；輸入電壓低于額定范圍時需參考減額曲線調整輸出；②可靠性指標：MTBF 最小 1180.3K hrs（Telcordia SR-332 標準），通過 UL、TUV 等多項國際安規認證，電磁兼容符合 Class B 標準，絕緣阻抗達 100M Ohms，耐振動性能優異，搭配 5 年保固，保障長期穩定運行。
