HRPG-300 系列是300W 單組輸出帶主動式 PFC 功能的開關電源，具備國際通用 85~264VAC/120~370VDC 輸入、效率高達 89% 、PF>0.95 等核心優勢，支持短路 / 過負載 / 過電壓 / 過溫度多重保護，擁有5V@0.3A 待機輸出、DC OK 信號、遙控開關、遙感補償（最大 0.5V） 等功能，機身高度僅 41mm，符合多項國際安全與 EMC 標準，提供5 年保固，適用于多種工業場景。
一、產品基礎信息
| 項目 | 詳情 |
|---|---|
| 產品型號 | HRPG-300 系列 |
| 產品類型 | 300W 單組輸出有 PFC 功能開關電源 |
| 核心特性 | 主動式 PFC 功能（PF>0.95/230VAC，PF>0.99/115VAC，滿載時） |
| 保固期限 | 5 年 |
| 振蕩頻率 | 70KHz |

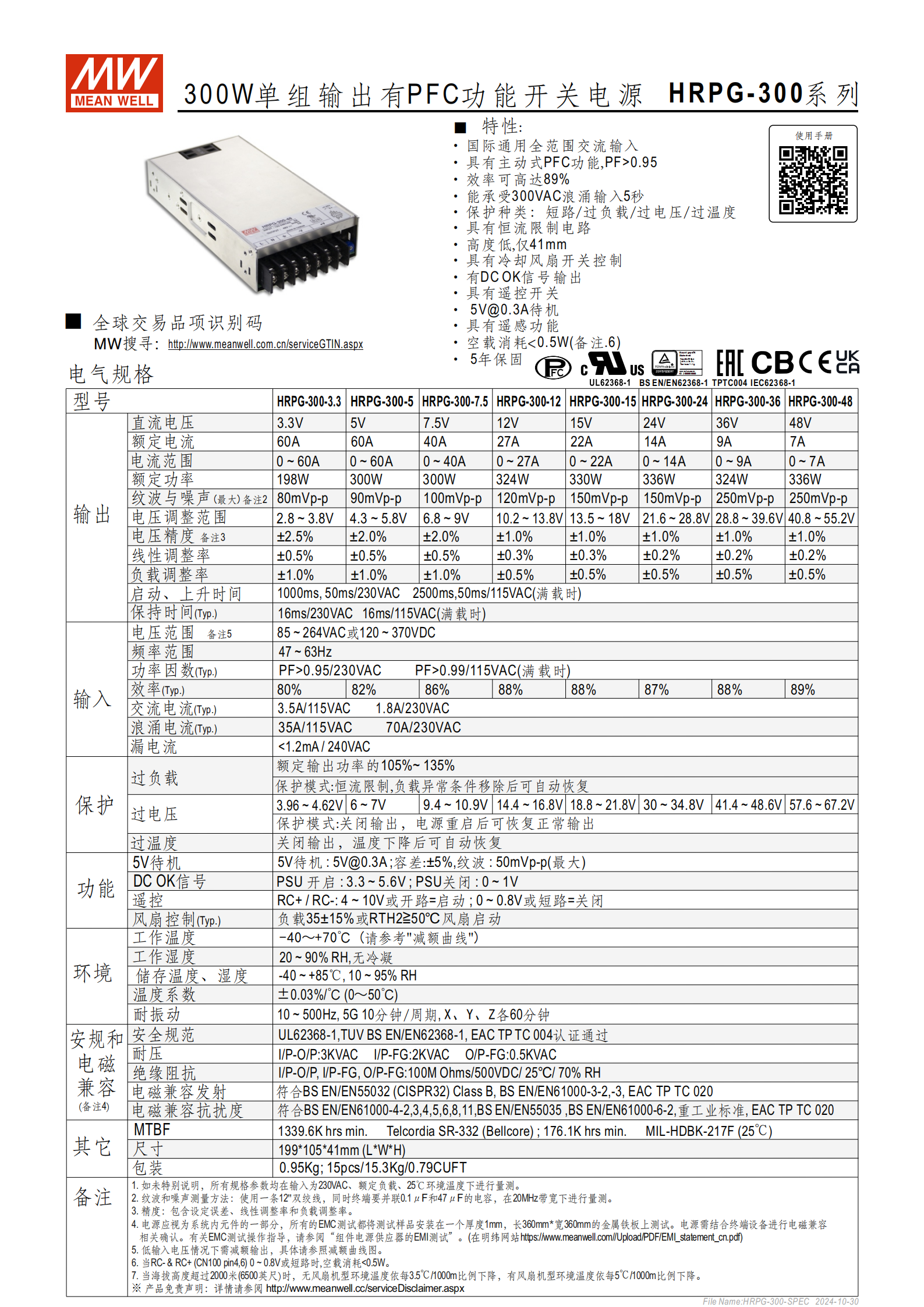

二、核心電氣參數
（1）輸入?yún)?shù)
電壓范圍：85~264VAC 或 120~370VDC
頻率范圍：47~63Hz
交流電流：3.5A/115VAC（Typ.）、1.8A/230VAC（Typ.）
浪涌電流：35A/115VAC、70A/230VAC
漏電流：<1.2mA / 240VAC（Typ.）
浪涌耐受：300VAC 浪涌輸入 5 秒
（2）輸出參數
| 輸出類型 | 規格詳情 |
|---|---|
| 主輸出電壓 | 6~7V、3.96~4.62V、9.4~10.9V、14.4~16.8V、18.8~21.8V、30~34.8V、41.4~48.6V、57.6~67.2V（容差 ±5%） |
| 主輸出紋波 | 最大 50mVp-p |
| 待機輸出 | 5V@0.3A（必須接最小負載 0.03A） |
| 負載調整率 | ±0.5%~±1.0% |
| 效率 | 最高 89%（Typ.），不同工況下 80%~88% |
| 保持時間 | 230VAC 滿載時 1000ms，115VAC 滿載時 2500ms；16ms/230VAC、16ms/115VAC（滿載時） |
| 溫度系數 | ±0.03%/℃（0~50℃） |
三、功能與保護特性
（1）核心功能
遙感功能：+S（Pin7）連負載正端，-S（Pin8）連負載負端，需用絞線減少雜訊，最大線壓降補償 0.5V
DC OK 信號：TTL 電平信號，參考 Pin5（GND）；3.3~5.6V 時 PSU 開啟，0~1V 時 PSU 關閉

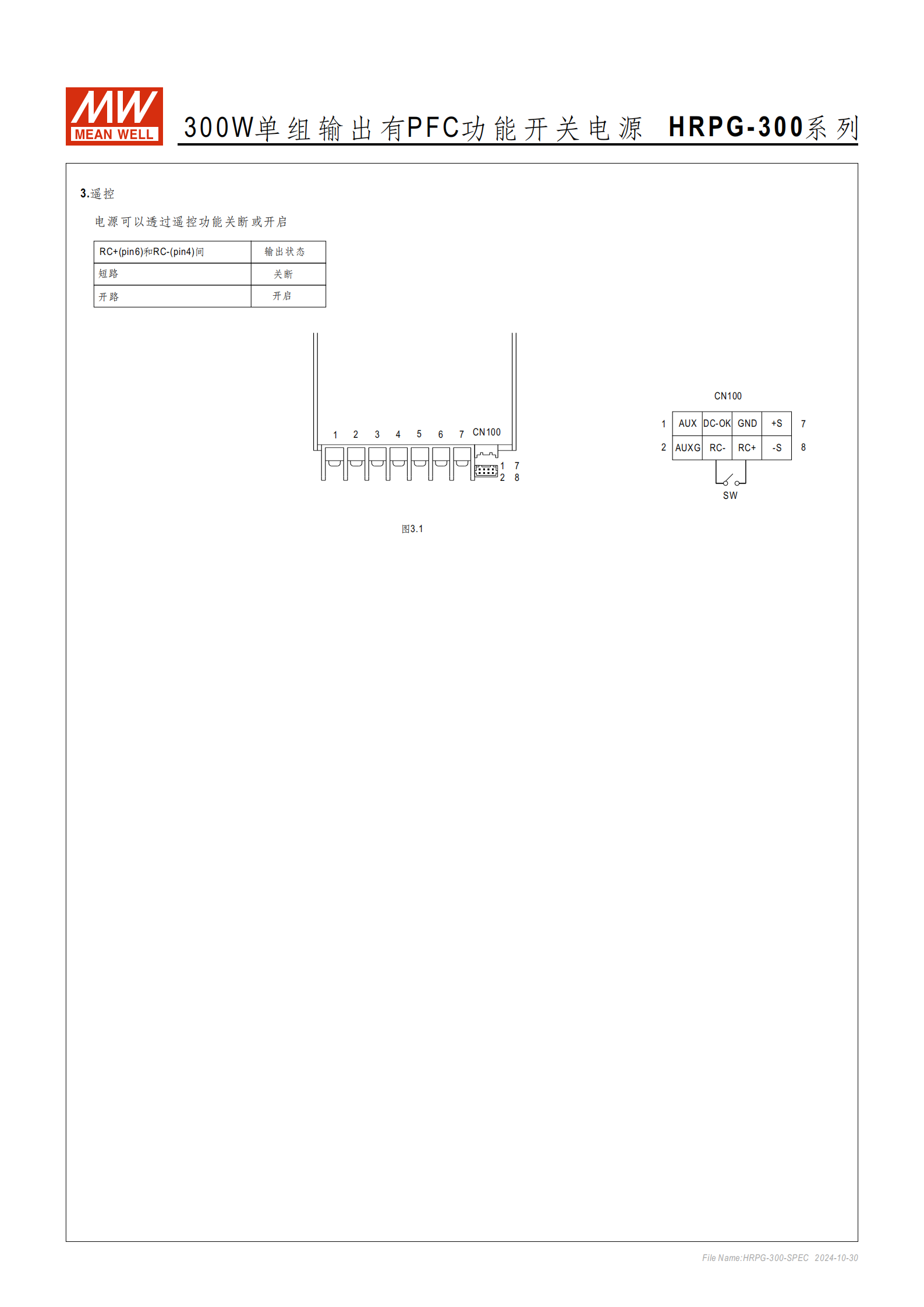

遙控開關：RC+（Pin6）與 RC-（Pin4）短路時電源關斷，開路時電源開啟；控制電壓 4~10V
風扇控制：RTH2≥50℃時風扇啟動
待機功能：5V@0.3A 待機輸出，不受 ON/OFF 信號控制
空載消耗：<0.5W（RC+&RC - 為 0~0.8V 或短路時）
（2）保護功能
| 保護類型 | 保護機制 |
|---|---|
| 過負載保護 | 額定輸出功率的 105%~135% 時觸發，關閉輸出，電源重啟后恢復 |
| 過電壓保護 | 對應輸出電壓超范圍時觸發，關閉輸出，電源重啟后恢復 |
| 過溫度保護 | 溫度過高時關閉輸出，溫度下降后自動恢復 |
| 短路保護 | 輸出短路時觸發，關閉輸出，電源重啟后恢復 |

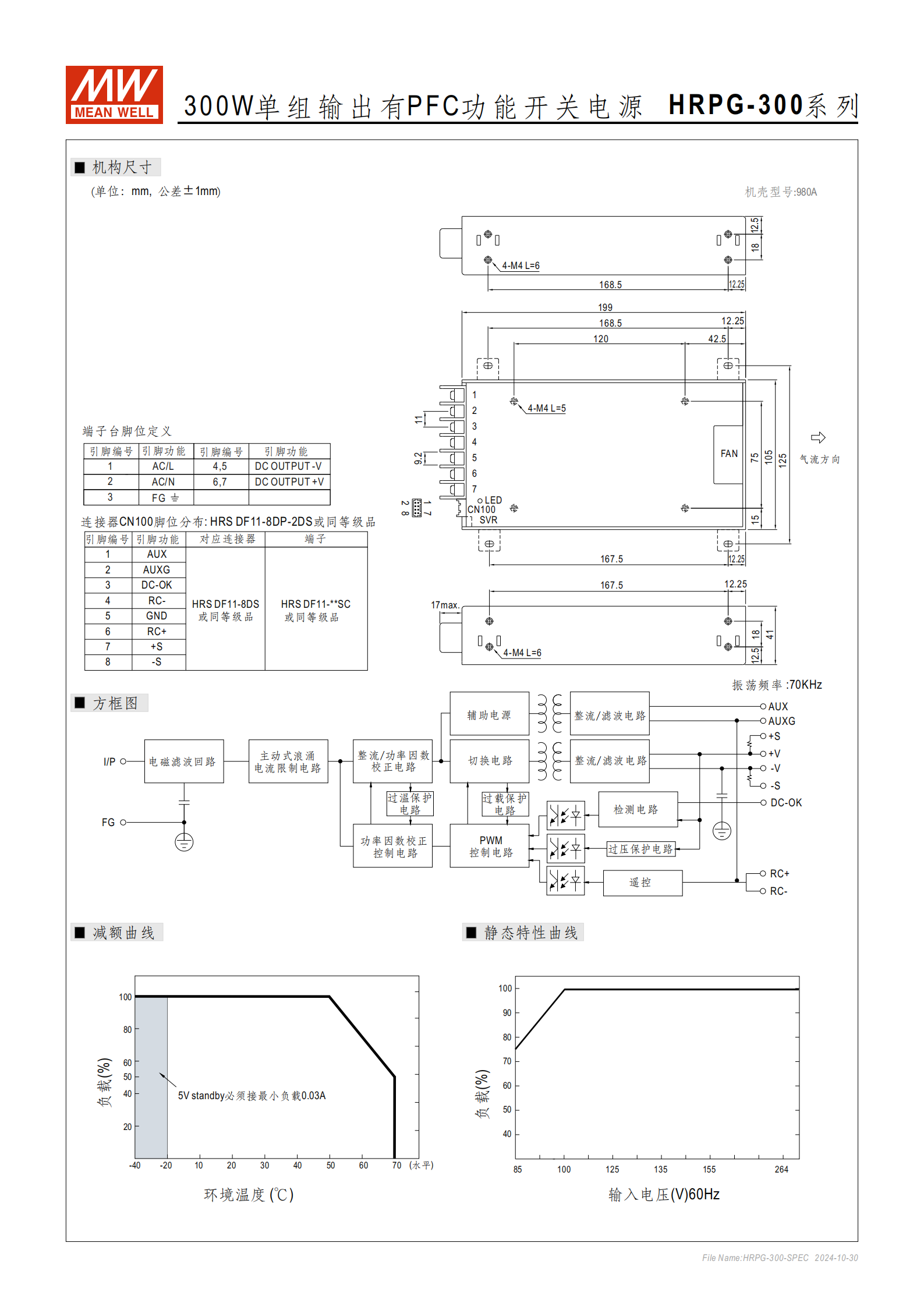

四、機械與環境參數
機械尺寸：19910541mm（LWH），公差 ±1mm
重量：0.95Kg
包裝規格：15pcs/15.3Kg/0.79CUFT
工作環境：溫度 - 40~+70℃（需參考減額曲線），濕度 20~90% RH（無冷凝）
儲存環境：溫度 - 40~+85℃，濕度 10~95% RH（無冷凝）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
安裝要求：EMC 測試需安裝在 1mm 厚、360mm*360mm 金屬鐵板上
五、認證與標準
安全規范：UL62368-1、TUV EN62368-1、BS EN/EN62368-1、EAC TP TC 004
EMC 標準：發射符合 BS EN/EN55032（CISPR32）Class B、EN55035；抗擾度符合 BS EN/EN61000-4-2/3/4/5/6/8/11、EN61000-3-2/-3、BS EN/EN61000-6-2（重工業標準）、EAC TP TC 020
耐壓要求：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
MTBF：Telcordia SR-332（Bellcore）標準下最小 1339.6K hrs；MIL-HDBK-217F（25℃）標準下最小 176.1K hrs

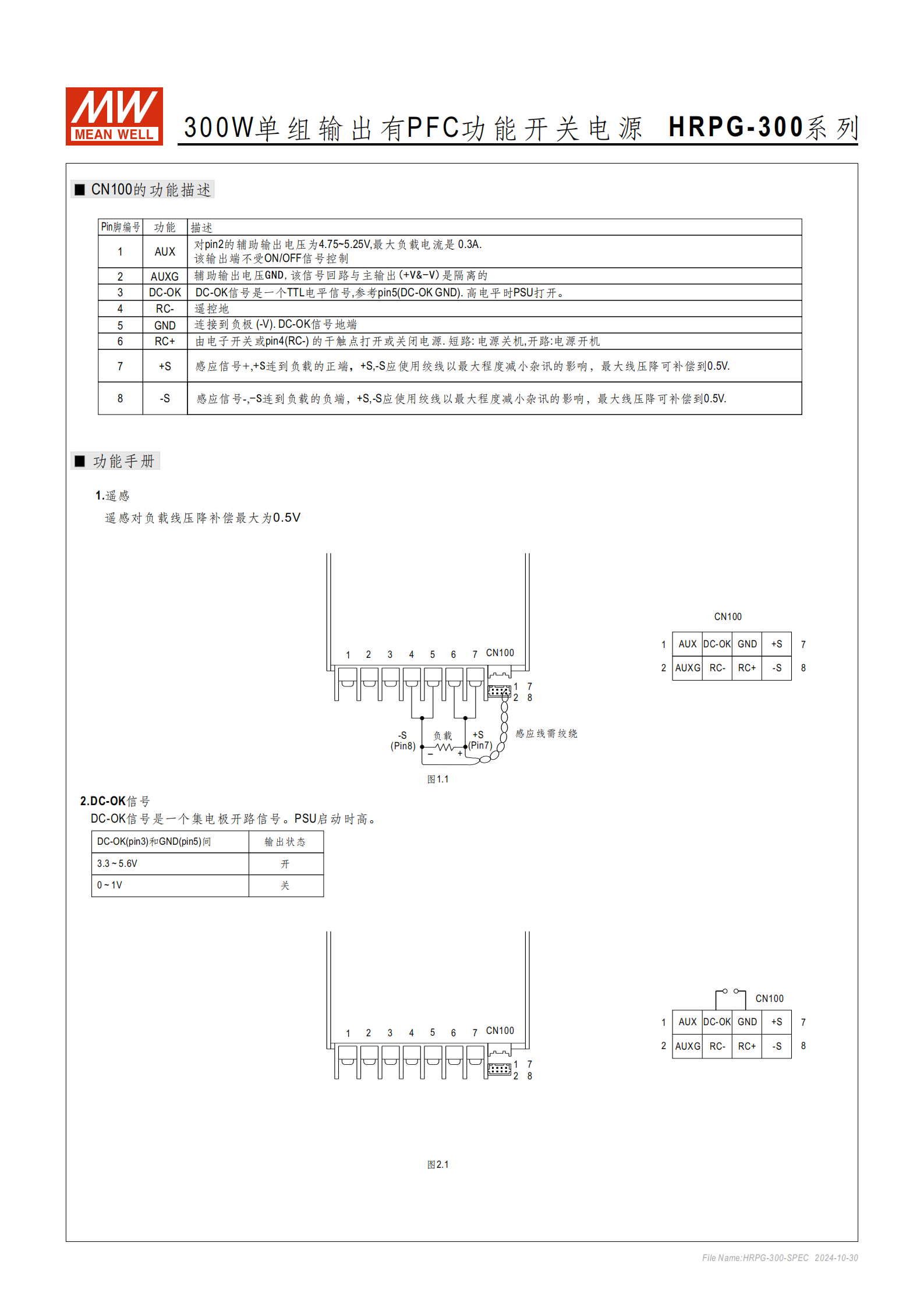

六、端子臺與引腳定義（連接器 CN100）
| 引腳編號 | 功能名稱 | 功能描述 | 對應連接器 |
|---|---|---|---|
| 1 | AUX | 對 Pin2 的輔助輸出電壓 4.75~5.25V，最大負載電流 0.3A，不受 ON/OFF 信號控制 | HRS DF11-8DP-2DS 或同等級品 |
| 2 | AUXG | 輔助輸出電壓 GND，與主輸出（+V&-V）隔離 | HRS DF11-8DS 或同等級品 |
| 3 | DC-OK | TTL 電平信號，參考 Pin5，高電平 PSU 打開 | HRS DF11-**SC 或同等級品 |
| 4 | RC- | 遙控地 | - |
| 5 | GND | 連接到負極（-V），DC-OK 信號地端 | - |
| 6 | RC+ | 與 RC - 配合控制電源，短路關機，開路開機 | - |
| 7 | +S | 感應信號 +，連負載正端，需用絞線減少雜訊 | - |
| 8 | -S | 感應信號 -，連負載負端，需用絞線減少雜訊 | - |
4. 關鍵問題
問題 1：HRPG-300 系列開關電源的核心優勢及適用場景是什么？
答案：核心優勢包括：① 具備主動式 PFC 功能，PF 值≥0.95（230VAC 滿載），電能利用率高；② 效率高達 89%，空載消耗 < 0.5W，節能性突出；③ 支持 85~264VAC 全范圍交流輸入，適配全球電網；④ 擁有短路 / 過負載 / 過電壓 / 過溫度多重保護，且高度僅 41mm，結構緊湊；⑤ 提供 5V 待機輸出、DC OK 信號、遙控開關、遙感補償?shù)蓉S富功能。適用場景：工業自動化設備、儀器儀表、電子設備測試平臺等對電源穩定性、兼容性和功能擴展性有較高要求的場景。
問題 2：如何通過 CN100 端子臺實現 HRPG-300 電源的遙控開關和負載線壓降補償功能？
答案：① 遙控開關功能：通過 CN100 的 Pin6（RC+）和 Pin4（RC-）實現，當兩引腳短路時電源關斷，開路時電源開啟，控制電壓范圍為 4~10V；② 負載線壓降補償功能：通過 CN100 的 Pin7（+S）和 Pin8（-S）實現，需將 + S 連接到負載正端、-S 連接到負載負端，且兩根感應線需絞繞以減少雜訊，最大可補償 0.5V 的線壓降，確保負載端電壓穩定。
問題 3：HRPG-300 系列電源的工作環境限制及保護機制如何保障設備可靠性？
答案：工作環境限制：① 溫度范圍 - 40~+70℃，需參考減額曲線在高溫下調整輸出；② 濕度范圍 20~90% RH（無冷凝），海拔超過 2000 米時需按規定減額（無風扇機型每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃）。保護機制：① 過溫度保護：溫度過高時關閉輸出，溫度下降后自動恢復；② 過負載 / 過電壓 / 短路保護：觸發后關閉輸出，重啟電源可恢復；③ 浪涌耐受：能承受 300VAC 浪涌輸入 5 秒，避免電網波動損壞；④ 絕緣與耐壓設計：I/P-O/P 耐壓 3KVAC，絕緣阻抗 100MΩ，防止漏電風險，多重保障設備在復雜環境下的長期可靠運行。
