HRPG-200 系列是200W 單組輸出帶主動式 PFC 功能的開關電源，具備國際通用 85~264VAC 寬交流輸入、PF>0.95的高功率因數及高達 89% 的效率，支持短路 / 過負載 / 過電壓 / 過溫度四重保護，擁有5V@0.3A 待機輸出、遙控開關、遙感等功能，空載消耗 < 0.5W，工作溫度范圍 - 40~+70℃，尺寸為 1999838mm，通過 UL62368-1 等多項安規認證，提供 5 年保固，涵蓋 3.3V~48V 多個輸出電壓型號，滿足不同設備供電需求。
一、產品概述
HRPG-200 系列是200W 單組輸出的開關電源，核心亮點為主動式 PFC 功能（PF>0.95），效率最高可達 89%，適用于全球通用電力環境，具備多重保護與豐富實用功能，通過多項國際安規認證，提供 5 年保固，廣泛適配各類電子設備供電場景。

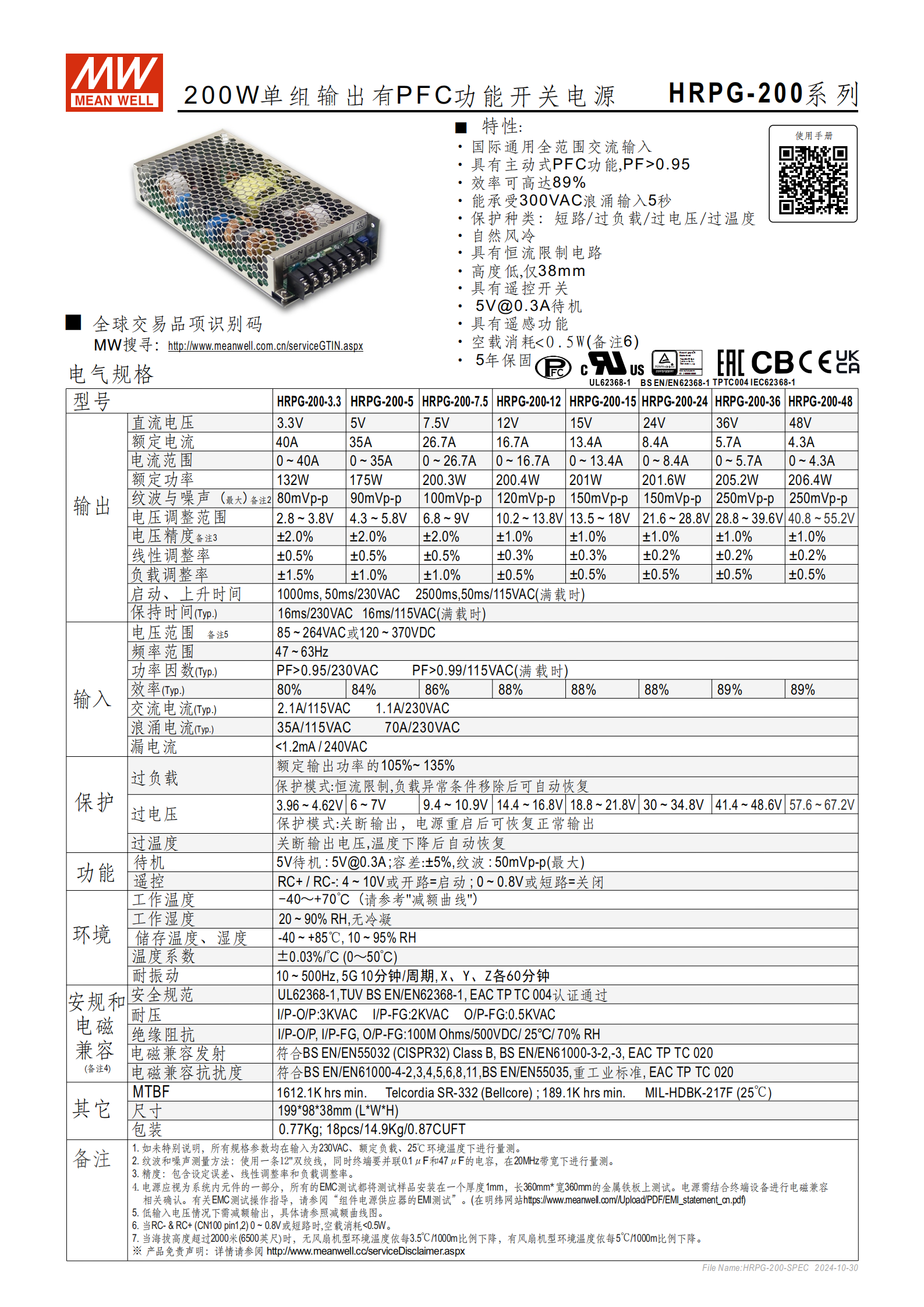

二、關鍵電氣參數
（1）輸入規格
| 項目 | 詳細參數 |
|---|---|
| 電壓范圍 | 85~264VAC 或 120~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因數（Typ.） | PF>0.95（230VAC 滿載）；PF>0.99（115VAC 滿載） |
| 浪涌電流（Typ.） | 35A/115VAC；70A/230VAC |
| 漏電流 | <1.2mA / 240VAC |
（2）輸出規格（核心型號）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| HRPG-200-3.3 | 3.3V | 40A | 132W | ±2.0% | 80mVp-p |
| HRPG-200-5 | 5V | 35A | 175W | ±2.0% | 90mVp-p |
| HRPG-200-12 | 12V | 16.7A | 200.4W | ±1.0% | 120mVp-p |
| HRPG-200-24 | 24V | 8.4A | 201.6W | ±1.0% | 150mVp-p |
| HRPG-200-48 | 48V | 4.3A | 206.4W | ±1.0% | 250mVp-p |
（3）調整與穩定性
電壓調整范圍：2.8~55.2V（隨型號變化，如 3.3V 型號為 2.8~3.8V，48V 型號為 40.8~55.2V）
線性調整率：±0.2%~±0.5%
負載調整率：±0.5%~±1.5%
溫度系數：±0.03%/℃（0~50℃）
三、核心功能與保護
保護功能
過負載保護：額定輸出功率的 105%~135% 時，恒流限制，異常移除后自動恢復
過電壓保護：關斷輸出，電源重啟后恢復（保護電壓范圍 3.96~67.2V，隨型號變化）
過溫度保護：關斷輸出，溫度下降后自動恢復
短路保護：支持短路保護，自動恢復
特殊功能
待機輸出：5V@0.3A，容差 ±5%，紋波最大 50mVp-p
遙控開關：RC+/- 引腳，4~10V 或開路 = 啟動；0~0.8V 或短路 = 關閉
遙感功能：+S/-S 引腳，補償最大 0.5V 線壓降，需用絞線減少雜訊
低空載消耗：<0.5W（RC- & RC + 短路或 0~0.8V 時）
四、環境與物理特性
工作溫度：-40~+70℃（需參考減額曲線，低輸入電壓或高海拔需減額）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃，10~95% RH
耐振動：10~500Hz，5G 10 分鐘 / 周期，X、Y、Z 各 60 分鐘

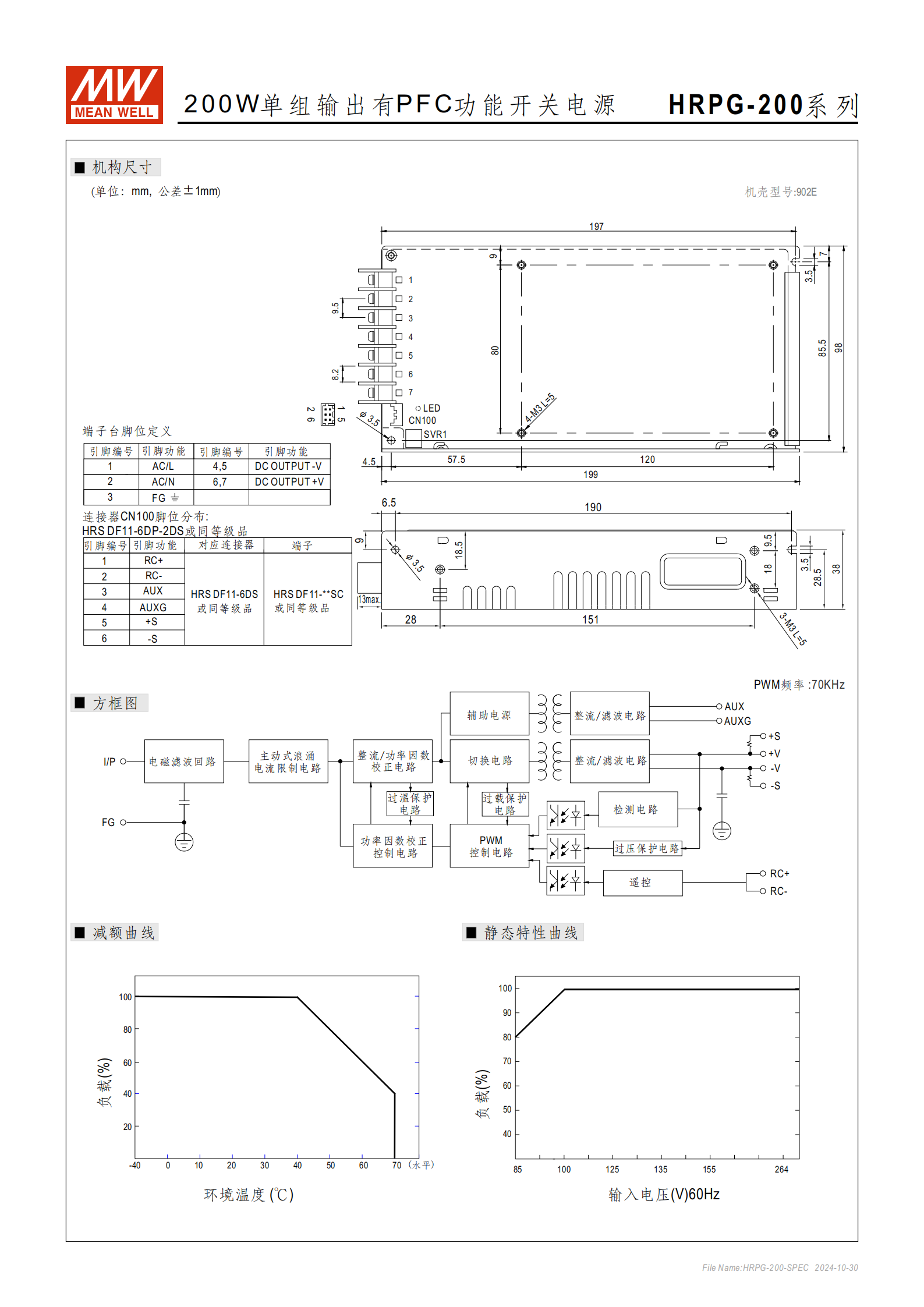

尺寸：1999838mm（LWH）
重量：0.77Kg，包裝 18pcs/14.9Kg/0.87CUFT
五、安規與電磁兼容
安全規范：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
耐壓：I/P-O/P:3KVAC；I/P-FG:2KVAC；O/P-FG:0.5KVAC
絕緣阻抗：100M Ohms/500VDC/25℃/70% RH（I/P-O/P、I/P-FG、O/P-FG）
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B 等
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列標準、重工業標準等
4. 關鍵問題
問題 1：HRPG-200 系列開關電源的核心優勢的是什么？適配哪些輸入電壓環境？
答案：核心優勢包括主動式 PFC 功能（PF>0.95） 、最高 89% 的高效率、國際通用寬電壓輸入、四重保護（短路 / 過負載 / 過電壓 / 過溫度） 、低空載消耗（<0.5W） 、5 年保固及豐富功能（待機、遙控、遙感）。適配輸入電壓環境為85~264VAC 交流或120~370VDC 直流，頻率范圍 47~63Hz，可滿足全球多數地區電力需求。
問題 2：該系列電源的遙控功能如何實現？遙感功能的作用及使用注意事項是什么？

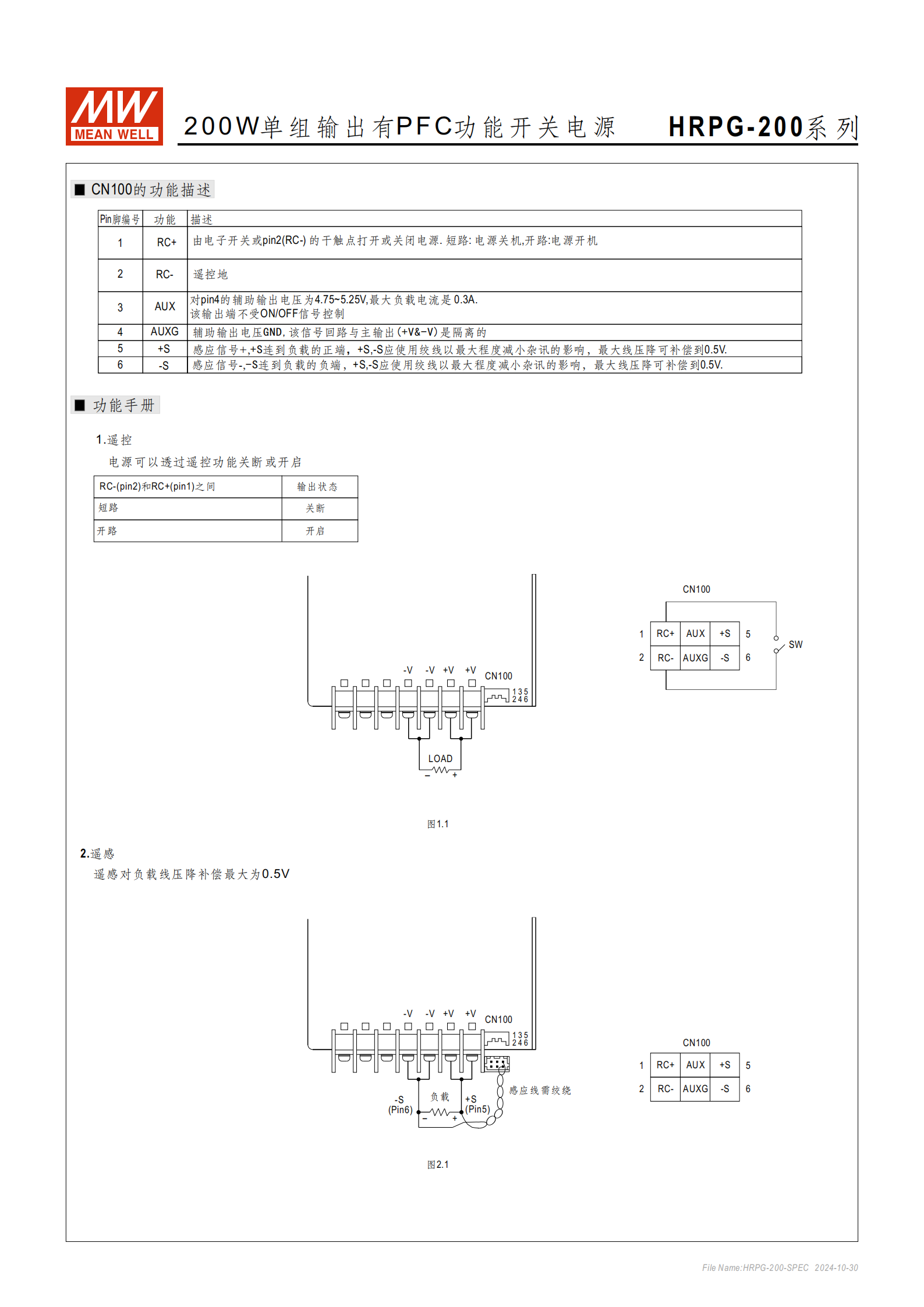

答案：遙控功能通過 CN100 引腳的 RC+（pin1）和 RC-（pin2）實現：開路或 4~10V 電壓時電源啟動，短路或 0~0.8V 電壓時電源關斷；遙感功能用于補償負載線壓降，最大補償值 0.5V，通過 + S（pin5，連負載正端）和 - S（pin6，連負載負端）引腳實現，使用時需將 + S 和 - S 線絞繞，以最大程度減小雜訊影響。
問題 3：HRPG-200 系列不同輸出電壓型號的額定電流、電壓精度及紋波噪聲有何差異？（列舉核心型號）
答案：核心型號的關鍵差異如下表所示：| 型號 | 額定電流 | 電壓精度 | 紋波噪聲（最大） ||------|----------|----------|------------------|| HRPG-200-3.3 | 40A | ±2.0% | 80mVp-p || HRPG-200-5 | 35A | ±2.0% | 90mVp-p || HRPG-200-12 | 16.7A | ±1.0% | 120mVp-p || HRPG-200-24 | 8.4A | ±1.0% | 150mVp-p || HRPG-200-48 | 4.3A | ±1.0% | 250mVp-p |差異規律：輸出電壓越低，額定電流越大；3.3V 和 5V 型號電壓精度為 ±2.0%，12V 及以上型號為 ±1.0%；輸出電壓越高，紋波噪聲（最大）數值越大。
