HRPG-150 系列是150W 單組輸出帶主動式 PFC 功能的開關電源，具備國際通用全范圍交流（85~264VAC）或直流（120~370VDC）輸入，PF 值 > 0.95（230VAC 滿載）、效率最高達 88%，提供 3.3V~48V 多檔直流輸出，額定電流 3.3A~30A，具備短路 / 過負載 / 過電壓 / 過溫度等多重保護，支持遙控開關、遙感功能及 5V@0.3A 待機模式，空載消耗 < 0.5W，1U 外型（1599738mm）自然風冷，通過相關安全規范認證，享有5 年保固，適用于多種工業場景。
一、產品概述
HRPG-150 系列是150W 級單組輸出開關電源，核心亮點為主動式 PFC 功能（滿載時 PF>0.95/230VAC、PF>0.99/115VAC），具備高效節能（效率最高 88%）、寬電壓輸入、多檔輸出、多重保護及豐富附加功能，1U 超薄外型（高度僅 38mm）適配緊湊安裝場景，自然風冷設計無需額外散熱設備，通過多項國際安全與 EMC 認證，提供5 年保固，適用于工業控制、電子設備等多種場景。
二、核心電氣參數
（1）輸入規格
| 項目 | 具體參數 |
|---|---|
| 電壓范圍 | 交流：85~264VAC；直流：120~370VDC（備注 5：低輸入電壓需減額輸出） |
| 頻率范圍 | 47~63Hz |
| 浪涌電流（Typ.） | 35A/115VAC、70A/230VAC；空載時 < 1mA/240VAC |
| 交流電流（Typ.） | 1.7A/115VAC、0.9A/230VAC |
| 功率因數（Typ.） | 滿載時 PF>0.95/230VAC、PF>0.99/115VAC |

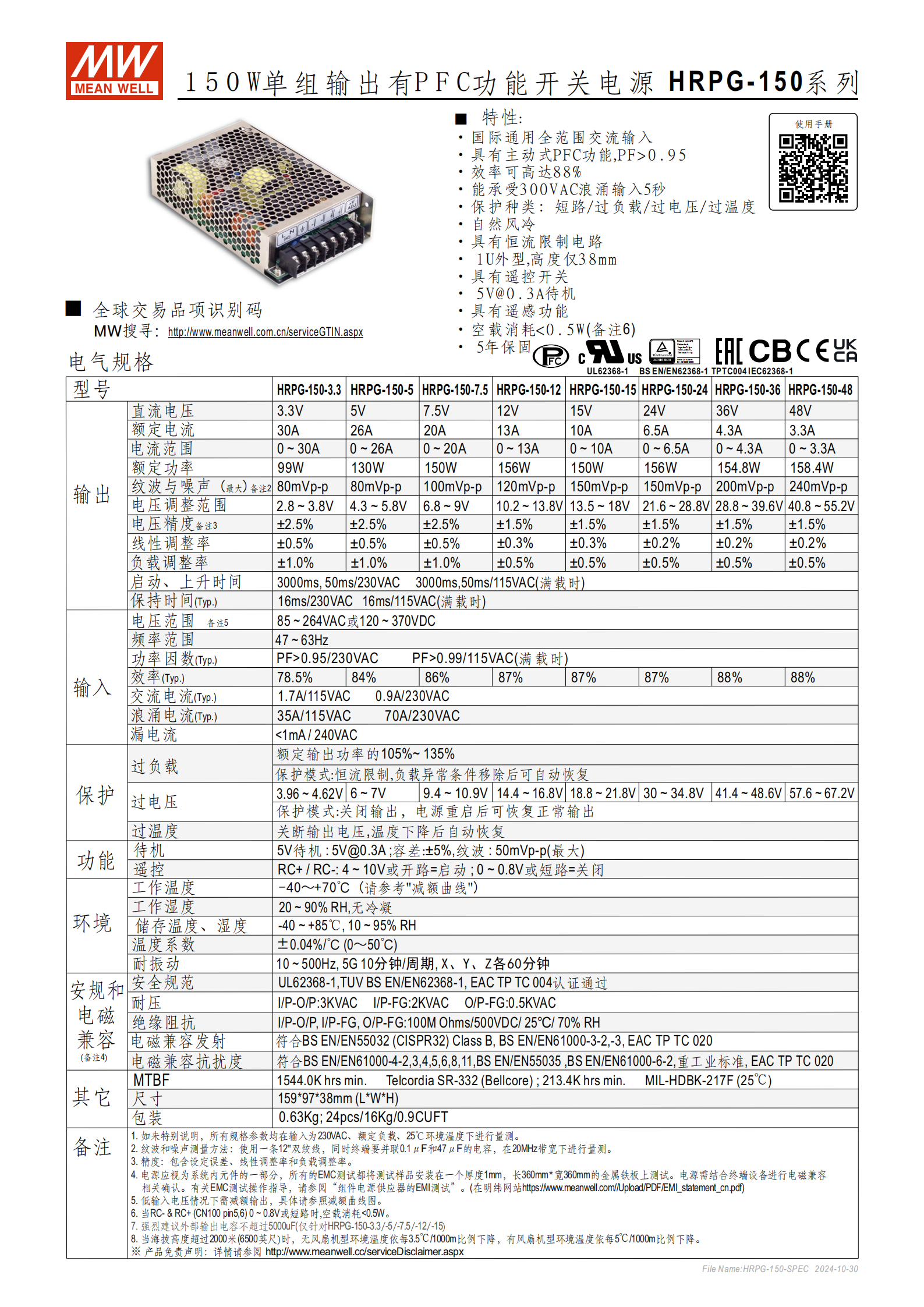

（2）輸出規格（各型號關鍵參數）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波噪聲 | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| HRPG-150-3.3 | 3.3V | 30A | 99W | ±2.5% | 280mVp-p | 2.8~3.8V |
| HRPG-150-5 | 5V | 26A | 130W | ±2.5% | 80mVp-p | 4.3~5.8V |
| HRPG-150-7.5 | 7.5V | 20A | 150W | ±2.5% | 100mVp-p | 6.8~9V |
| HRPG-150-12 | 12V | 13A | 156W | ±1.5% | 120mVp-p | 10.2~13.8V |
| HRPG-150-15 | 15V | 10A | 150W | ±1.5% | 150mVp-p | 13.5~18V |
| HRPG-150-24 | 24V | 6.5A | 156W | ±1.5% | 150mVp-p | 21.6~28.8V |
| HRPG-150-36 | 36V | 4.3A | 154.8W | ±1.5% | 200mVp-p | 28.8~39.6V |
| HRPG-150-48 | 48V | 3.3A | 158.4W | ±1.5% | 240mVp-p | 40.8~55.2V |
（3）調整與穩定特性
線性調整率：±0.2%（24V/36V/48V 檔）~±0.5%（3.3V/5V/7.5V 檔）
負載調整率：±0.5%（12V 及以上檔）~±1.0%（3.3V/5V/7.5V 檔）
啟動 / 上升時間：滿載時 3000ms（啟動）、50ms（上升）/115VAC；3000ms（啟動）、50ms（上升）/230VAC
保持時間（Typ.）：16ms/115VAC、16ms/230VAC（滿載時）
三、功能特性
（1）附加功能
待機功能：5V@0.3A 輸出，容差 ±5%，紋波最大 50mVp-p，需接最小負載 0.03A

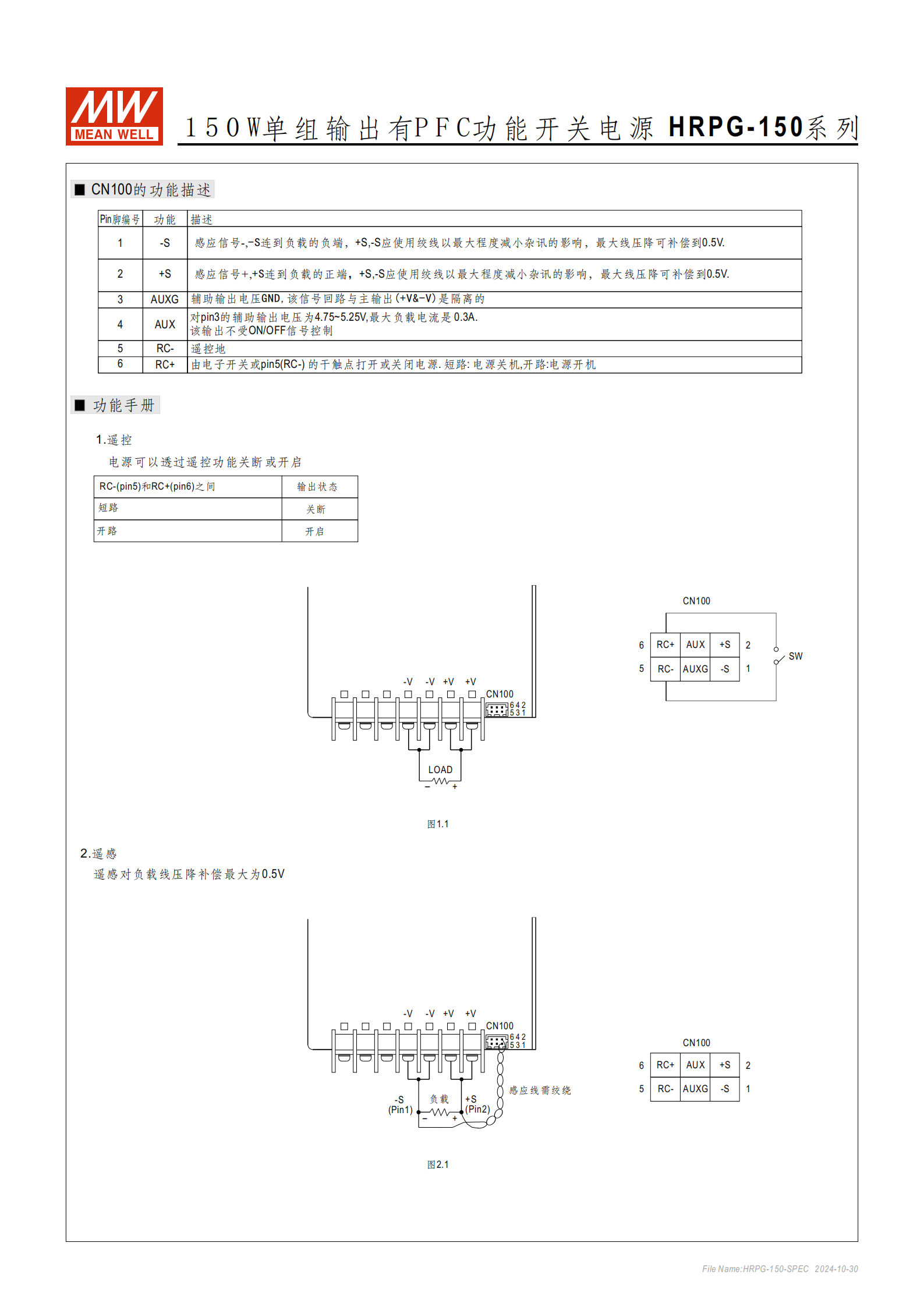

遙控功能：通過 RC+（pin6）和 RC-（pin5）控制，4~10V 或開路 = 啟動，0~0.8V 或短路 = 關閉
遙感功能：+S（pin2）接負載正端、-S（pin1）接負載負端（需用絞線），最大補償線壓降 0.5V
輔助輸出：AUX（pin4）對 AUXG（pin3）輸出 4.75~5.25V，最大負載電流 0.3A，不受 ON/OFF 信號控制
（2）保護功能
| 保護類型 | 保護模式與參數 |
|---|---|
| 過負載 | 恒流限制（額定輸出功率的 105%~135%），異常移除后自動恢復 |
| 過電壓 | 3.96~4.62V（3.3V 檔）至 57.6~67.2V（48V 檔），關閉輸出，重啟后恢復 |
| 過溫度 | 關斷輸出電壓，溫度下降后自動恢復 |
| 短路保護 | 內置短路保護電路，異常排除后可恢復 |
四、環境與物理參數
工作環境：溫度 - 40~+70℃（參考減額曲線），濕度 20~90% RH（無冷凝）
儲存環境：溫度 - 40~+85℃，濕度 10~95% RH
溫度系數：±0.04%/℃（0~50℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘

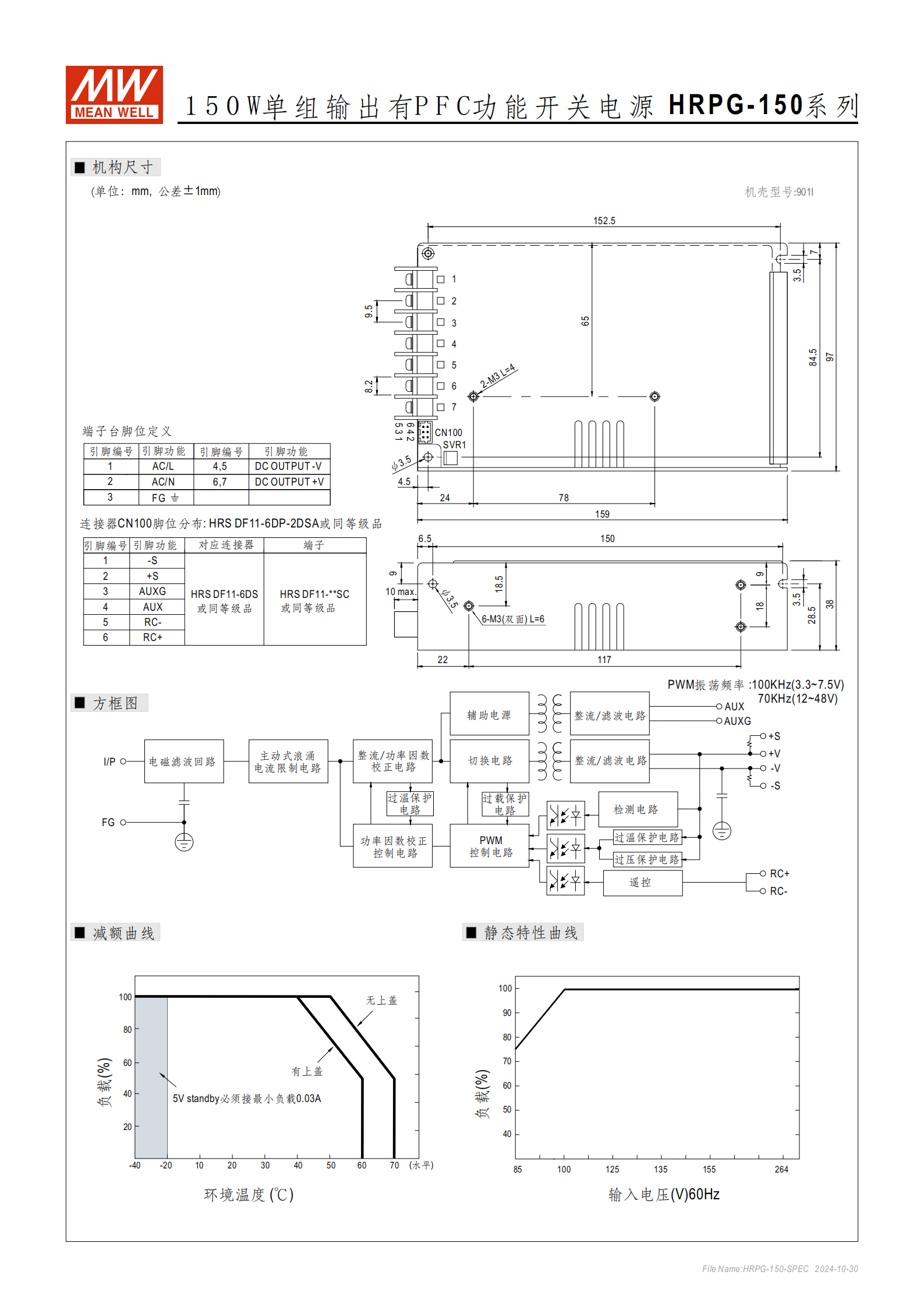

尺寸（LWH）：1599738mm（公差 ±1mm）
重量：?jiǎn)闻_(tái) 0.63Kg，整箱 24 臺 / 16Kg/0.9CUFT
五、認證與可靠性
安全規范認證：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
EMC 認證：發射符合 BS EN/EN55032（CISPR32）Class B 等；抗擾度符合 BS EN/EN61000-4 系列等
MTBF：最小 1544.0K hrs（Telcordia SR-332 標準）、最小 213.4K hrs（MIL-HDBK-217F 標準，25℃）
空載消耗：RC - 與 RC + 短路或 0~0.8V 時，<0.5W（備注 6）
六、重要備注
未特別說明時，參數均在 230VAC 輸入、額定負載、25℃環境下量測
紋波 / 噪聲測量：12" 雙絞線 + 并聯 0.1μF 和 47μF 電容，20MHz 帶寬
電壓精度包含設定誤差、線性調整率和負載調整率
EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上，結合終端設備確認
海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃
外部輸出電容建議不超過 5000μF（僅 HRPG-150-3.3/-5/-7.5/-12/-15）
4. 關鍵問題
問題 1：HRPG-150 系列開關電源的核心輸入輸出特性是什么？適配哪些電壓場景？
答案：輸入特性方面，支持85~264VAC 全范圍交流或120~370VDC 直流輸入，頻率 47~63Hz，滿載時 PF>0.95（230VAC）、PF>0.99（115VAC），浪涌電流最大 70A/230VAC；輸出特性方面，提供 3.3V、5V、7.5V、12V、15V、24V、36V、48V 八檔直流輸出，額定電流 3.3A~30A，額定功率 99W~158.4W，電壓精度 ±1.5%~±2.5%，紋波噪聲最大 280mVp-p。適配場景包括全球通用交流電網（110V/220V）、工業直流供電系統，低輸入電壓時需參考減額曲線調整輸出。
問題 2：HRPG-150 系列具備哪些安全保護和附加功能？如何實現遙控與遙感操作？
答案：安全保護功能包括短路、過負載、過電壓、過溫度四大類，其中過負載采用恒流限制（105%~135% 額定功率）且自動恢復，過電壓 / 過溫度需重啟或降溫后恢復；附加功能有 5V@0.3A 待機（紋波 50mVp-p）、輔助輸出（4.75~5.25V/0.3A）、遙控、遙感。遙控操作：通過 CN100 接口的 RC+（pin6）和 RC-（pin5）控制，4~10V 或開路啟動，0~0.8V 或短路關閉；遙感操作：+S（pin2）接負載正端、-S（pin1）接負載負端（需絞線），可補償最大 0.5V 線壓降。
問題 3：HRPG-150 系列的物理尺寸、環境適應性及可靠性指標如何？有哪些關鍵使用限制？
答案：物理尺寸為1599738mm（LWH） ，1U 高度，自然風冷，單臺重 0.63Kg；環境適應性方面，工作溫度 - 40~+70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），耐振動 5G（10~500Hz），海拔超 2000 米時每 1000 米環境溫度下降 3.5℃；可靠性指標為 MTBF 最小 1544.0K hrs（Telcordia SR-332 標準），5 年保固。關鍵使用限制：外部輸出電容不超過 5000μF（特定型號）；待機功能需接 0.03A 最小負載；EMC 測試需結合金屬鐵板與終端設備；低輸入電壓需減額輸出。
